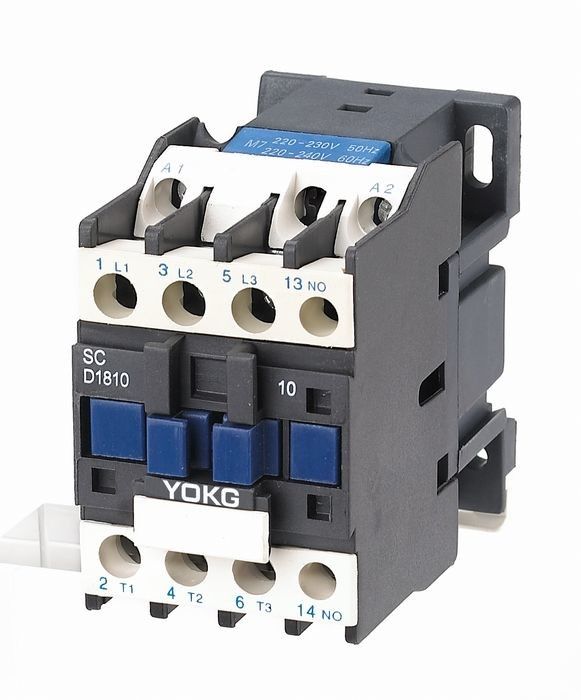

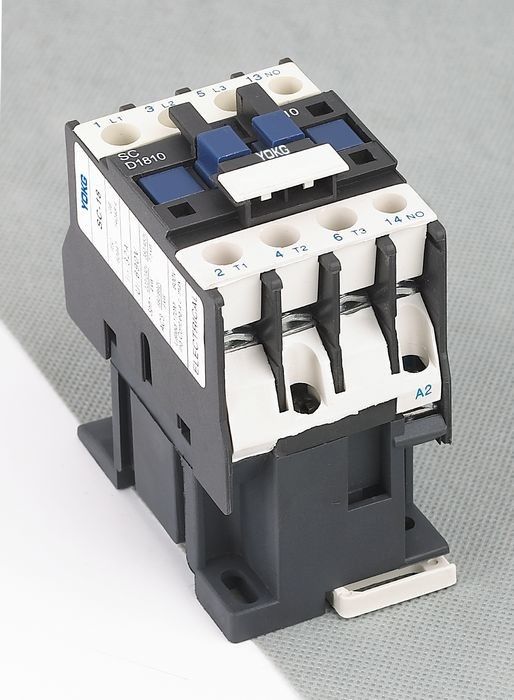

کنتاکتور برقی AC سری YOKG SC 20A 690 ولت کنتاکتور مشکی سه قطبی
کاربرد:
کنتاکتورهای AC سری SC عمدتاً برای ولتاژ AC 50 هرتز / 60 هرتز تا 660 ولت و جریان نامی تا 95 آمپر برای سوئیچ از راه دور، شکستن و راه اندازی مکرر، کنترل موتور AC استفاده می شود.علاوه بر این، کنتاکتور می تواند به عنوان کنتاکتور تاخیر زمانی، کنتاکتور برگشت پذیر، ستاره مثلث شروع کننده با افزودن لوازم جانبی مانند افزودن مجموعه تماس کمکی مدولار عمل کند.هد تاخیر زمانی هوا، مکانیسم اینترلاک مکانیکی، و غیره.
این کنتاکتور سری مطابق با GB 14048، IEC60947-4-1 است.
پارامترهای اصلی و عملکرد فنی:
تایپ کنید | SC18 | ||
جریان گرمایش نامی (A) | 32 | ||
ولتاژ عایق نامی (V) | 690 | ||
ولتاژ تحمل ضربه نامی (KV) | 6 | ||
ظرفیت ساخت رتبه بندی شده | 10ل | ||
ظرفیت شکست امتیازی | 8le | ||
لهستانی ها | 3 | ||
تماس کمکی | NO/NC | ||
جریان مقاومت کوتاه مدت (A) | 10S | 144 | |
جریان کاری نامی (A) | 380 ولت | AC-3 | 18 |
AC-4 | 7.7 | ||
660 ولت | AC-3 | 12 | |
AC-4 | 3.8 | ||
ظرفیت AC-3 فاز 3 موتور قفس سنجابی (AC-3) KW |
220 ولت | 4 | |
380 ولت | 7.5 | ||
660 ولت | 10 | ||
فرکانس عملیات (بار در ساعت) | عمر الکتریکی | AC-3 | 1200 |
AC-4 | 300 | ||
زندگی ماشینی | 3600 | ||
عمر الکتریکی (10000/بار) | AC-3 | 100 | |
AC-4 | 20 | ||
عمر مکانیکی (10000/بار) | 1000 | ||
نوع فیوز مجهز | RT16-32 | ||
ولتاژ منبع تغذیه کنترل نامی Us(V) | 50/60 هرتز | 12 تا 480 | |
محدوده عملیات | کشش به داخل | (85%~110%) ایالات متحده +40℃ | |
رها کردن | (20%~75%) آمریکا -5℃ | ||
توان متوسط سیم پیچ ac (VA) | شروع کنید | 70 | |
نگه داشتن | 8 | ||
کلاس راندمان برق | کلاس 3 | ||
تلفات حرارتی (W) | 2 ~ 3 | ||
زمان فعال سازی (ms) | نزدیک | 12 تا 25 | |
زنگ تفريح | 5 تا 20 | ||
سیم کشی مدار اصلی | سیم انعطاف پذیر بدون سرما فشار دادن پایانه (㎟) |
1 چوب | 1.5 تا 6 |
2 عدد چوب | 1.5 تا 6 | ||
سیم انعطاف پذیر با سرما فشار دادن پایانه (㎟) |
1 چوب | 1 تا 6 | |
2 عدد چوب | 1 تا 4 | ||
سیم سخت (㎟) | 1 چوب | 1.5 تا 6 | |
2 عدد چوب | 1.5 تا 6 | ||
اندازه پیچ بست | M3.5 | ||
گشتاور بست سفت کردن (Nm) | 0.8 | ||
سیم کشی حلقه کنترل | سیم انعطاف پذیر بدون سرما فشار دادن پایانه (㎟) |
1 چوب | 1 تا 4 |
2 عدد چوب | 1 تا 4 | ||
سیم انعطاف پذیر با سرما فشار دادن پایانه (㎟) |
1 چوب | 1 تا 4 | |
2 عدد چوب | 1 تا 2.5 | ||
سیم سخت (㎟) | 1 چوب | 1 تا 4 | |
2 عدد چوب | 1 تا 4 | ||
اندازه پیچ بست | M3.5 | ||
گشتاور بست سفت کردن (Nm) | 0.8 |
مدل و مفهوم:
شرایط کار و نصب:
دمای هوای محیط: -5℃--+40℃ و میانگین حداکثر از +35℃ در 24 ساعت;
ارتفاع: ≤ 2000 متر؛
شرایط هوا: هنگامی که بالاترین درجه حرارت +40 درجه سانتیگراد است، رطوبت نسبی هوا تا 50٪ نیست، اما رطوبت بالاتر در دمای پایین تر مجاز است.مانند، رطوبت 90٪ در 20 درجه سانتیگراد.شبنم میعان باید در دمای پایینتر در نظر گرفته شود.
درجه آلودگی: کلاس 3
دسته نصب: III
درجه حفاظت: IP20
شرایط نصب: زاویه گرادیان بین سمت نصب و سمت عمودی نباید بیش از 5 ± ℃ باشد
ضربه و ارتعاش: کنتاکتور باید در شرایطی که هیچ تکان، ضربه و لرزش آشکاری وجود نداشته باشد، نصب و کار کند.
ویژگی ساختار:
می توان آن را با بلوک کنتاکت های کمکی، رله زمان و بلوک کنتاکت های محدود جریان، و رله حرارتی نصب کرد، سپس محصولات مشتق دیگر باشد.
این کنتاکتور سری دارای حجم کم، وزن سبک، اتلاف انرژی کمتر، عمر طولانی و ایمن و قابلیت اطمینان و غیره است.
کنتاکتور را می توان به کنتاکت کمکی 1NO یا کنتاکت کمکی 1NC (کمتر از 32A) و کنتاکت کمکی 1NO+کنتاکت کمکی 1NC (بیش از 40A) مجهز کرد.علاوه بر این، می توان آن را به بلوک کنتاکتور کمکی F4 (2 بلوک یا 4 بلوک) مجهز کرد.
علاوه بر استفاده از پیچ برای نصب، کنتاکتور را می توان با ریل نصب استاندارد 35 میلی متر (sc09~95) و ریل نصب استاندارد 75 میلی متر (SC40~95) سفت کرد.
ابعاد نصب:
حداکثر | حداکثر B | حداکثر C | آ | ب | ∅ |
47 | 76 | 87 | 34/35 | 50/60 | 4.5 |
