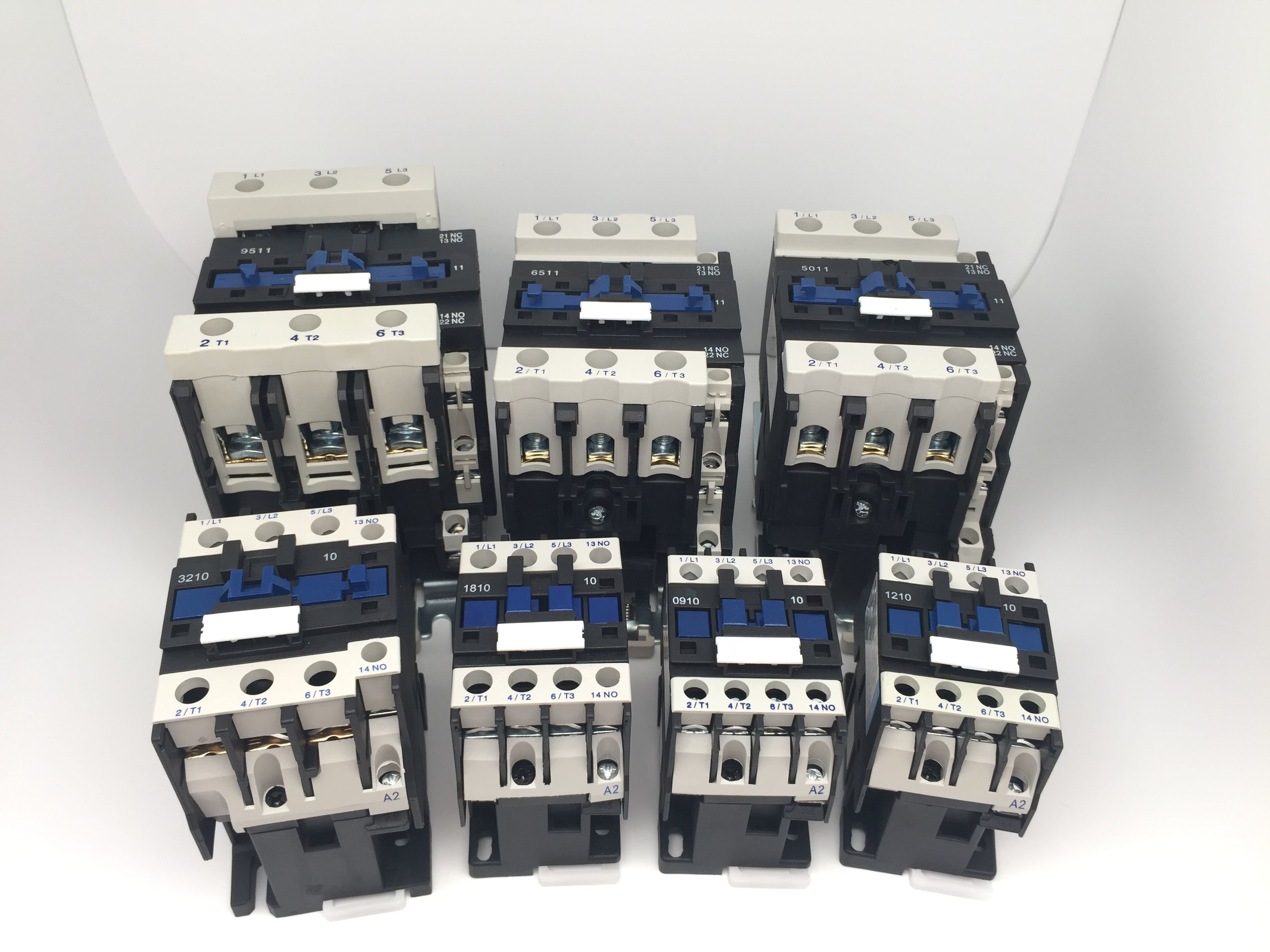

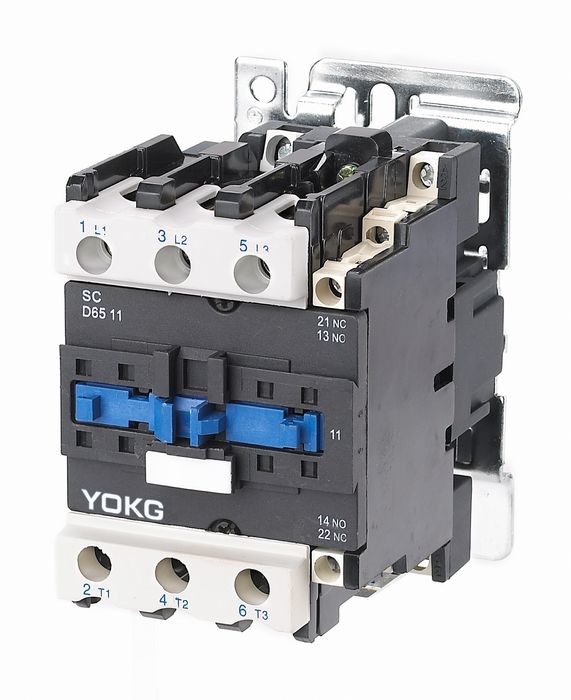

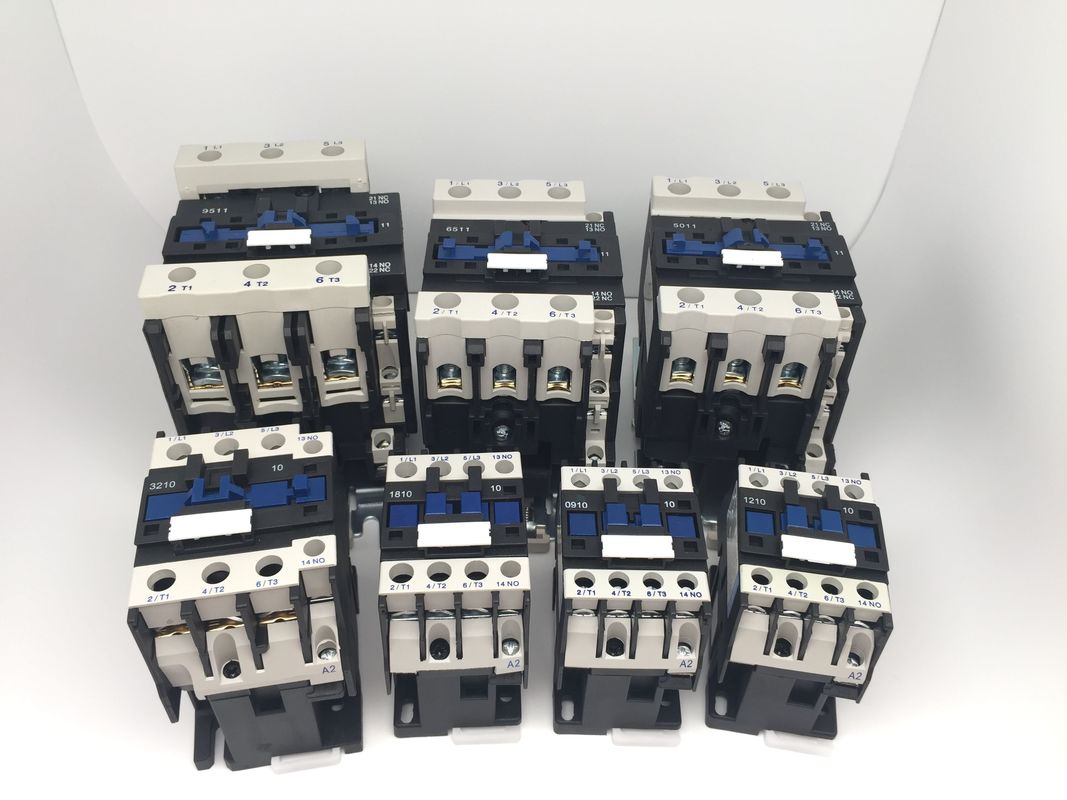

کنتاکتور الکتریکی 4P تک قطبی 110Vac کنتاکتور مغناطیسی AC DP قطعی
کاربرد:
کنتاکتور AC سری SC (از این پس کنتاکتور) برای استفاده در مدارها تا ولتاژ نامی 690 ولت AC 50 هرتز یا 60 هرتز، جریان نامی تا 95 آمپر، برای ساخت، شکستن، راه اندازی مکرر و کنترل موتور AC مناسب است.همراه با رله حرارتی، به استارت الکترومغناطیسی برای محافظت از مدارهای اضافه بار تبدیل می شود.
این کنتاکتور سری مطابق با GB 14048، IEC60947-4-1 است.
مدل و مفهوم:
پارامترهای اصلی و عملکرد فنی:
| تایپ کنید | SC40 | SC50 | SC65 | ||
| جریان گرمایش نامی (A) | 60 | 80 | 80 | ||
| ولتاژ عایق نامی (V) | 690 | 690 | 690 | ||
| ولتاژ تحمل ضربه نامی (KV) | 6 | 6 | 6 | ||
| ظرفیت ساخت رتبه بندی شده | 10ل | 10ل | 10ل | ||
| ظرفیت شکست امتیازی | 8le | 8le | 8le | ||
| لهستانی ها | 3 | 3 | 3 | ||
| تماس کمکی | NO+NC | NO+NC | NO+NC | ||
| جریان مقاومت کوتاه مدت (A) | 10S | 320 | 400 | 520 | |
| جریان کاری نامی (A) | 380 ولت | AC-3 | 40 | 50 | 65 |
| AC-4 | 18.5 | 24 | 28 | ||
| 660 ولت | AC-3 | 34 | 39 | 42 | |
| AC-4 | 9 | 12 | 14 | ||
| ظرفیت AC-3 فاز 3 موتور قفس سنجابی (AC-3) KW |
220 ولت | 11 | 15 | 18.5 | |
| 380 ولت | 18.5 | 22 | 30 | ||
| 660 ولت | 30 | 37 | 37 | ||
| فرکانس عملیات (بار در ساعت) | عمر الکتریکی | AC-3 | 600 | 600 | 600 |
| AC-4 | 300 | 300 | 300 | ||
| زندگی ماشینی | 3600 | 3600 | 3600 | ||
| عمر الکتریکی (10000/بار) | AC-3 | 80 | 60 | 60 | |
| AC-4 | 15 | 15 | 15 | ||
| عمر مکانیکی (10000/بار) | 800 | 800 | 800 | ||
| نوع فیوز مجهز | RT16-63 | RT16-80 | RT16-80 | ||
| ولتاژ منبع تغذیه کنترل نامی Us(V) | 50/60 هرتز | 12 تا 480 | 12 تا 480 | 12 تا 480 | |
| محدوده عملیات | کشش به داخل | (85%~110%) ایالات متحده +40℃ | (85%~110%) ایالات متحده +40℃ | (85%~110%) ایالات متحده +40℃ | |
| رها کردن | (20%~75%) آمریکا -5℃ | (20%~75%) آمریکا -5℃ | (20%~75%) آمریکا -5℃ | ||
| توان متوسط سیم پیچ ac (VA) | شروع کنید | 200 | 200 | 200 | |
| نگه داشتن | 20 | 20 | 20 | ||
| کلاس راندمان برق | کلاس 3 | کلاس 3 | کلاس 3 | ||
| تلفات حرارتی (W) | 6 تا 10 | 6 تا 10 | 6 تا 10 | ||
| زمان فعال سازی (ms) | نزدیک | 20 تا 25 | 20 تا 25 | 20 تا 25 | |
| زنگ تفريح | 8 تا 15 | 8 تا 15 | 8 تا 15 | ||
| سیم کشی مدار اصلی | سیم انعطاف پذیر بدون سرما فشار دادن پایانه (㎟) |
1 چوب | 2.5 تا 25 | 2.5 تا 25 | 2.5 تا 25 |
| 2 عدد چوب | 2.5 تا 16 | 2.5 تا 16 | 2.5 تا 16 | ||
| سیم انعطاف پذیر با سرما فشار دادن پایانه (㎟) |
1 چوب | 2.5 تا 25 | 2.5 تا 25 | 2.5 تا 25 | |
| 2 عدد چوب | 2.5 تا 10 | 2.5 تا 10 | 2.5 تا 10 | ||
| سیم سخت (㎟) | 1 چوب | 2.5 تا 25 | 2.5 تا 25 | 2.5 تا 25 | |
| 2 عدد چوب | 2.5 تا 16 | 2.5 تا 16 | 2.5 تا 16 | ||
| اندازه پیچ بست | M8 | M8 | M8 | ||
| گشتاور بست سفت کردن (Nm) | 3.5 | 3.5 | 3.5 | ||
| سیم کشی حلقه کنترل | سیم انعطاف پذیر بدون سرما فشار دادن پایانه (㎟) |
1 چوب | 1 تا 4 | 1 تا 4 | 1 تا 4 |
| 2 عدد چوب | 1 تا 4 | 1 تا 4 | 1 تا 4 | ||
| سیم انعطاف پذیر با سرما فشار دادن پایانه (㎟) |
1 چوب | 1 تا 4 | 1 تا 4 | 1 تا 4 | |
| 2 عدد چوب | 1 تا 2.5 | 1 تا 2.5 | 1 تا 2.5 | ||
| سیم سخت (㎟) | 1 چوب | 1 تا 4 | 1 تا 4 | 1 تا 4 | |
| 2 عدد چوب | 1 تا 4 | 1 تا 4 | 1 تا 4 | ||
| اندازه پیچ بست | M3.5 | M3.5 | M3.5 | ||
| گشتاور بست سفت کردن (Nm) | 0.8 | 0.8 | 0.8 |
||
شرایط کار و نصب:
دمای هوای محیط: -5℃--+40℃ و میانگین حداکثر از +35℃ در 24 ساعت;
ارتفاع: ≤ 2000 متر؛
شرایط هوا: هنگامی که بالاترین درجه حرارت +40 درجه سانتیگراد است، رطوبت نسبی هوا تا 50٪ نیست، اما رطوبت بالاتر در دمای پایین تر مجاز است.مانند، رطوبت 90٪ در 20 درجه سانتیگراد.شبنم میعان باید در دمای پایین‌تر در نظر گرفته شود.
درجه آلودگی: کلاس 3
دسته نصب: III
درجه حفاظت: IP20
شرایط نصب: زاویه گرادیان بین سمت نصب و سمت عمودی نباید بیش از 5 ± ℃ باشد
ضربه و ارتعاش: کنتاکتور باید در شرایطی که هیچ تکان، ضربه و لرزش آشکاری وجود نداشته باشد، نصب و کار کند.
ویژگی ساختار:
کاربرد: الفبلوک کنتاکت های کمکی، بلوک رله زمان و کنتاکت های محدود جریان، و رله حرارتی، سپس سایر محصولات مشتق شوند.
مشخصه: حجم کوچک، وزن سبک، اتلاف انرژی کمتر، عمر طولانی و ایمن و قابلیت اطمینان و غیره؛
نصب: Tریل نصب استاندارد 35 میلی متر (sc09~95) و ریل نصب استاندارد 75 میلی متر (SC40~95) یا پیچ
کنتاکتور را می توان به کنتاکت کمکی 1NO یا کنتاکت کمکی 1NC (کمتر از 32A) و کنتاکت کمکی 1NO+کنتاکت کمکی 1NC (بیش از 40A) مجهز کرد.علاوه بر این، می توان آن را به بلوک کنتاکتور کمکی F4 (2 بلوک یا 4 بلوک) مجهز کرد.
ابعاد نصب:
| حداکثر | حداکثر B | حداکثر C | آ | ب | ∅ |
| 77 | 129 | 116 | 40 | 100/110 | 6.5 |
