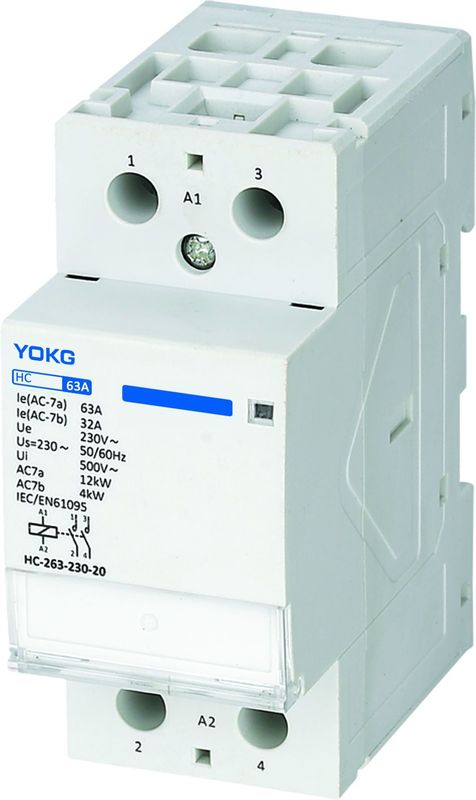

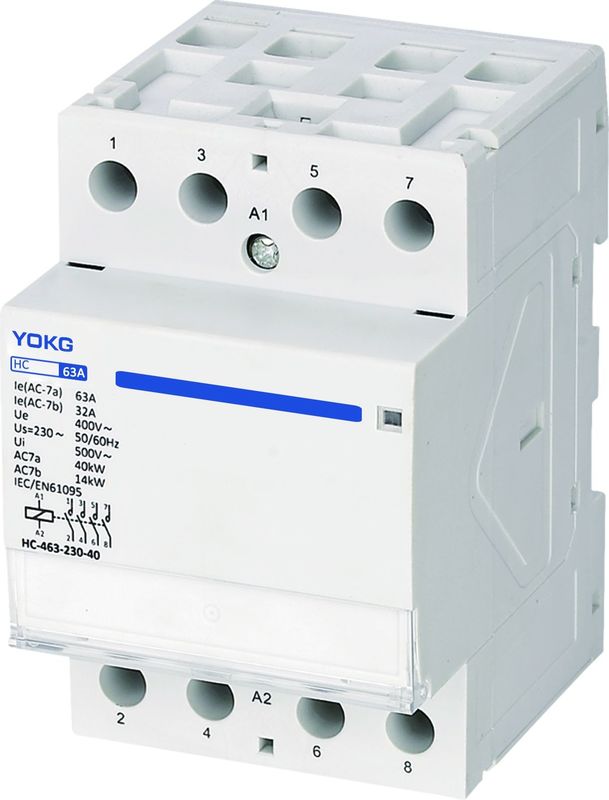

کنتاکتور AC خانگی HC-263 2P/4P 63A 230V برای کنترل روشنایی جدید
کاربرد:
♦ کنتاکتور خانگی AC سری HC (از این پس کنتاکتور) برای استفاده در مدارها تا ولتاژ کاری نامی 400 ولت AC 50 هرتز (یا 60 هرتز)، جریان کاری نامی تا 63 آمپر، برای کنترل لوازم الکتریکی خانگی و راکتانس القایی کم مناسب است. بار و بار راکتانس القایی میکرو با استفاده مشابه، همچنین می توانند برای کنترل بار موتور خانگی محدود شوند که قدرت کنترلی آن باید نسبتاً کاهش یابد.
♦ این محصول برای مکان هایی مانند خانه، هتل، آپارتمان و غیره برای تحقق اتوماسیون لوازم برقی خانگی تولید شده در مقیاس بزرگ کاربرد دارد.
♦ مطابق با IEC61095، GB17885
مدل و تعریف:
شرایط عملیاتی عادی و شرایط نصب:
♦ دمای هوای محیط: -5 ~ + 40 ℃، میانگین حداکثر بیش از +35 درجه در 24 ساعت.
♦ ارتفاع (m): بیش از 2000 متر نباشد
♦ شرایط جوی: هنگامی که بالاترین دما +40 درجه سانتیگراد است، رطوبت نسبی هوا نباید بیشتر از 50٪ باشد.رطوبت نسبی بالاتر باید در دمای پایین تر مجاز باشد، به عنوان مثال، رطوبت 90٪ در دمای 20 درجه سانتیگراد.هنگامی که شبنم میعان گهگاه به دلیل تغییرات دما اتفاق می افتد، باید اقدامات ویژه ای انجام شود.
♦ درجه آلودگی: کلاس 2
♦ دسته نصب: II
♦ نصب: نصب ریل نصب بر روی ریل دین TH35-7.5
♦ درجه حفاظت: IP20
عمومی:
رتبه الکتریکی: تا 25A,40A,63A,100A دسته استفاده: AC-1, AC-7a, AC-7b
استاندارد: IEC/EN 61095 عمر الکتریکی 100000، عمر مکانیکی 1000000
HC-225/HC-240/HC-263: Ue=230V~ HC-425/HC-440/HC-463:Ue=400V~
محدوده عملیات:
کنتاکتور باید در هر مقداری بین 85% Us و 110% Us به طور قابل اعتماد به داخل بکشد.110% Us حداکثر مقدار و 85% Us مقدار حداقل است.
کنتاکتور باید بین 75% Us و 20% Us آزاد شده و کاملاً بشکند.20% Us حداکثر مقدار و 75% Us حداقل مقدار است.
عملکرد عملیات تعیین شده:
شرایط ساخت و شکستن | ||||||
دسته استفاده | منج/منه | Ur/Uه | cos Φ | ایجاد زمان (الف) س |
زمان فاصله س |
چرخه عملیات بار |
AC-7a | 1.0 | 1.05 | 0.80 | 0.05 | 10 | 30000 |
AC-7b | (ج) | (ب) | 0.45 | 0.05 | 10 | 30000 |
(الف) اگر تماس قبل از قطع مجدد به طور کامل بسته شده باشد، زمان ایجاد کمتر از 0.05 ثانیه مجاز است. (ب) برای انجام عملیات Ur/Ue=1.0، برای شکستن عملیات Ur/Ue=0.17 (ج) برای انجام عملیات Ic/Ie=6.0، برای شکستن عملیات Ic/Ie=1.0 |
ساخت و شکستن ظرفیت:
شرایط ساخت و شکستن | ||||||
دسته استفاده | منج/منه | Ur/Uه | cos Φ | ایجاد زمان (الف) س |
زمان فاصله س |
چرخه عملیات بار |
AC-7a | 1.5 | 1.05 | 0.80 | 0.05 | 10 | 50 |
AC-7b | 8 | 1.05 | 0.45 | 0.05 | 10 | 50 |
زندگی ماشینی:
عمر مکانیکی: 1 میلیون بار، چرخه عملیات در ساعت 300 بار.
عمر الکتریکی:
عمر الکتریکی: 100000 بار، حداکثر چرخه عملیات در روز 100 بار است.
محصولات:
♦ کنتاکتورها وسایل کنترل مدولار با ساختار جدید، حجم کم هستند.از ویژگی های آن می توان به نصب ریل، اندازه مدولار، طراحی زیبا و ایمنی اشاره کرد.این می تواند ساختار وارونگی را اعمال کند و با قطع کننده مدار کوچک در جعبه روشنایی ترکیب شود.
♦ از مواد عایق خوبی استفاده می کند که شاخص ایمنی را بهبود می بخشد.
♦ ظاهر خوب و کم صدا دارد و مناسب هتل و بیمارستان و ... می باشد.
کد سفارش HC Home Contactor:
63A | 2P | 4P |
24 ولت | HC-263-24-10 | HC-463-24-30 |
HC-263-24-20 | HC-463-24-40 | |
HC-263-24-11 | HC-463-24-31 | |
HC-263-24-02 | HC-463-24-22 | |
HC-463-24-04 | ||
48 ولت | HC-263-48-10 | HC-463-48-30 |
HC-263-48-20 | HC-463-48-40 | |
HC-263-48-11 | HC-463-48-31 | |
HC-263-48-02 | HC-463-48-22 | |
HC-463-48-04 | ||
110 ولت | HC-263-110-10 | HC-463-110-30 |
HC-263-110-20 | HC-463-110-40 | |
HC-263-110-11 | HC-463-110-31 | |
HC-263-110-02 | HC-463-110-22 | |
HC-463-110-04 | ||
230 ولت | HC-263-230-10 | HC-463-230-30 |
HC-263-230-20 | HC-463-230-40 | |
HC-263-230-11 | HC-463-230-31 | |
HC-263-230-02 | HC-463-230-22 | |
HC-463-230-04 |
