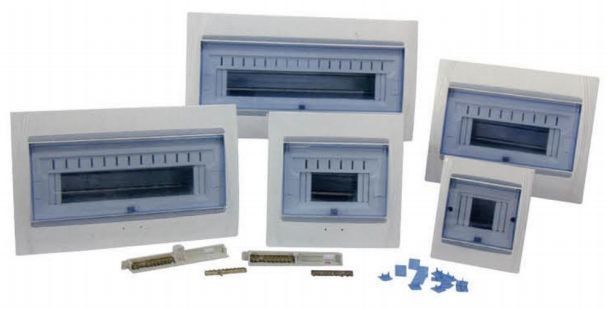

نوع نصب شده جعبه توزیع Db الکتریکی MCB سری SN Factory 32 Way
عمومی:
سری SN جعبه های لوکس به دو نوع مخفی نصب شده و نوع نصب باز تقسیم می شود.با پنل پلاستیکی و کف آهنی می باشد.دو ترمینال (اتصال زمین و اتصال صفر) در جعبه برای سیم کشی و مسیریابی کاربر آسان است.این محصول برای مدار ترمینال ماژولار با AC 50 هرتز، ولتاژ نامی 220 ولت و 380 ولت قابل استفاده است.
نصب پنهان:
| مدل | ابعاد | ||
| L (mm) | W (mm) | H (mm) | |
| SN-2-4RA | 137 | 161 | 82 |
| SN-4-6RA | 208 | 208 | 95 |
| SN-7-9RA | 261 | 208 | 95 |
| SN-10-13RA | 334 | 208 | 95 |
| SN-14-16RA | 390 | 208 | 95 |
| SN-20-26RA | 334 | 416 | 95 |
| SN-28-32RA | 390 | 416 | 95 |
نصب باز:
| مدل | ابعاد | ||
| L (mm) | W (mm) | اچ (میلی متر) | |
| SN-2-4MA | 137 | 161 | 82 |
| SN-4-6MA | 208 | 208 | 95 |
| SN-7-9MA | 261 | 208 | 95 |
| SN-10-13MA | 334 | 208 | 95 |
| SN-14-16MA | 390 | 208 | 95 |
| SN-20-26MA | 334 | 416 | 95 |
| SN-28-32MA | 390 | 416 | 95 |
توضیحات مدل:
امکانات:
♦ طراحی میله های نورانی فوق العاده بزرگ و شفاف، طرح کلی نرم و ظریف.
♦ نمادهای مدار انسانی، نمایشگر چاپ شده کلید مدار کنترل، واضح و زیبا.
♦ پالت کفش راهنما دارای سوراخ گرد است، می تواند پوشش جعبه توزیع را به موقعیت تراز تنظیم کند.
