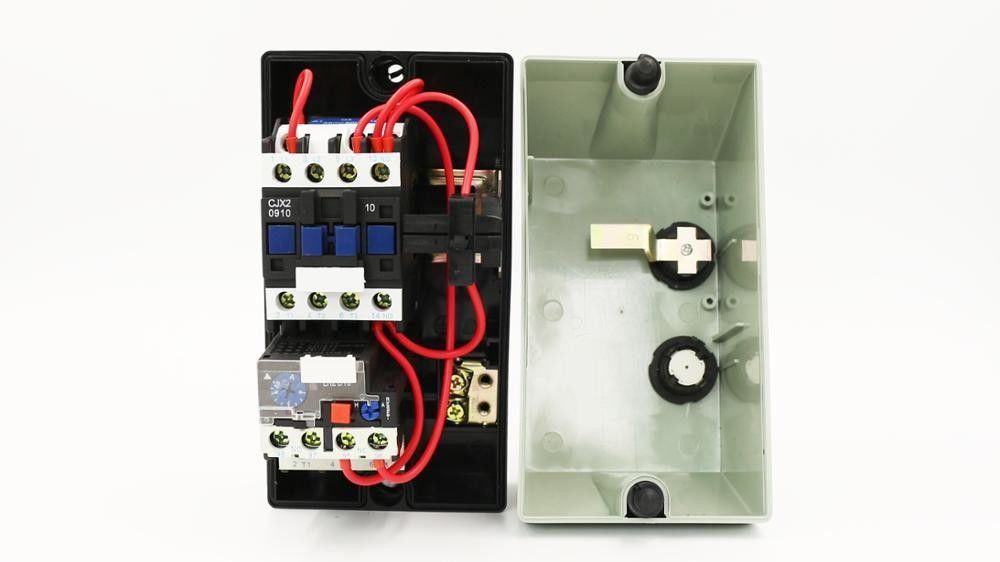

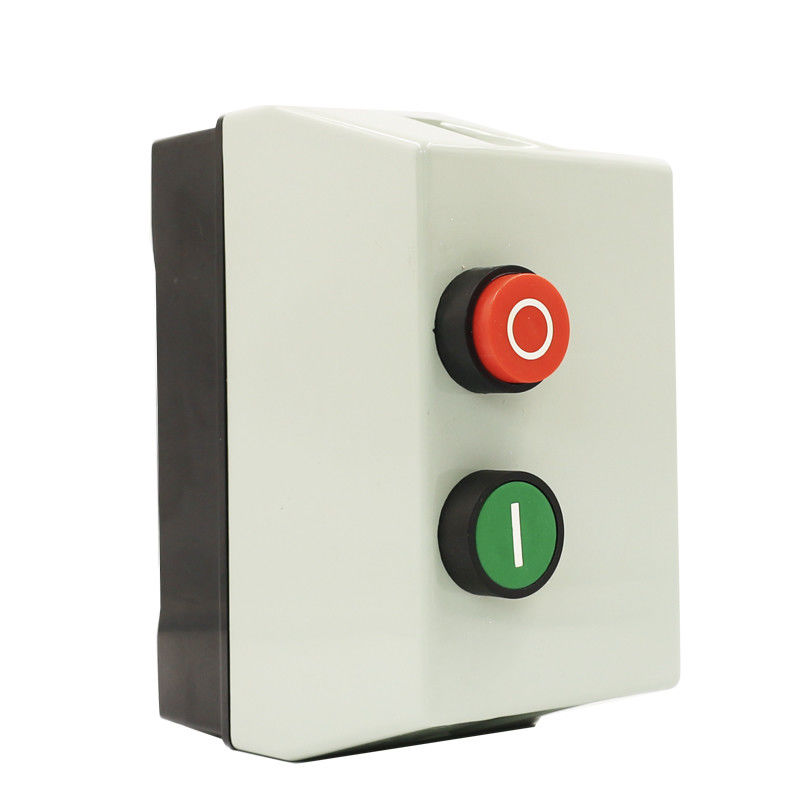

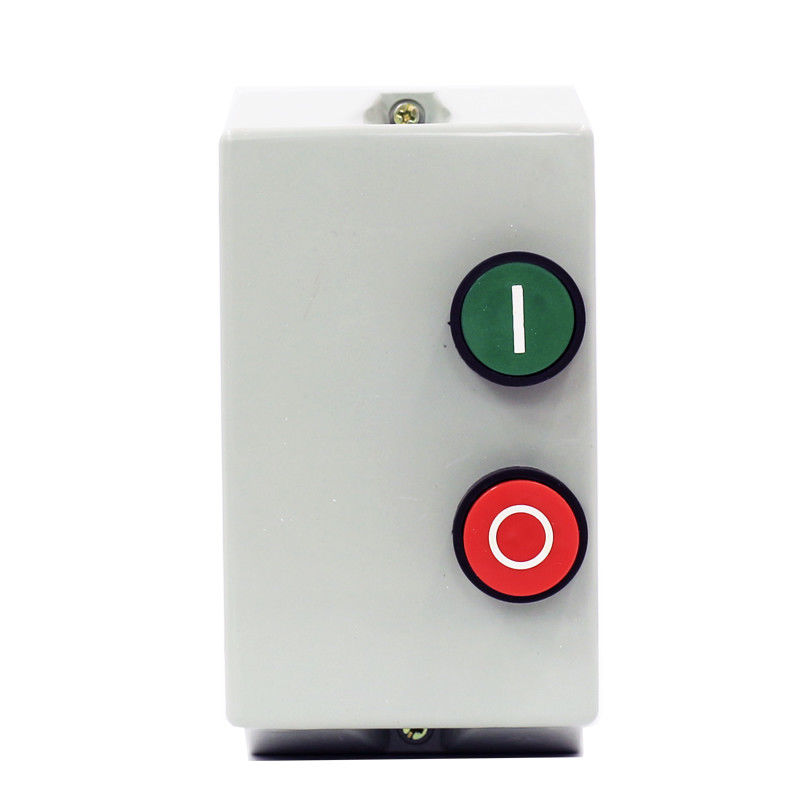

سوئیچ استارت مغناطیسی موتور 9 آمپر 18 آمپر SE1-09 ~ 18 220 ولت 380 ولت
کاربرد:
استارت مغناطیسی سری SE1 عمدتاً در مدار AC 50 هرتز یا 60 هرتز، عایق نامی 440 ولت، و جریان نامی تا 95 آمپر، برای راه اندازی الکتروموتور و پارکینگ استفاده می شود.
مشخصات:
استاندارد: IEC60947-4-1، GB14048.4
دمای محیط: -5 ℃ تا +40 ℃
موقعیت های عملیاتی: مشابه موقعیت های کنتاکتورها
داده های تکنیکی:
| مدل | رتبه بندی کار جاری |
ظرفیت سه فاز | تطبیق رله اضافه بار حرارتی | محدوده تنظیم فعلی | ||
| 220 ولت / 230 ولت | 380V/400V | 415V/440V | ||||
| SE1-09 | 9 | 2.2 | 4 | 4 | LR2-D1314 | 7 تا 10 |
| SE1-12 | 12 | 3 | 5.5 | 5.5 | LR2-D1316 | 9 تا 13 |
| SE1-18 | 18 | 4 | 7.5 | 9 | LR2-D1321 | 12 تا 18 |
تصاویر مدل رله اضافه بار حرارتی به شرح زیر است:
