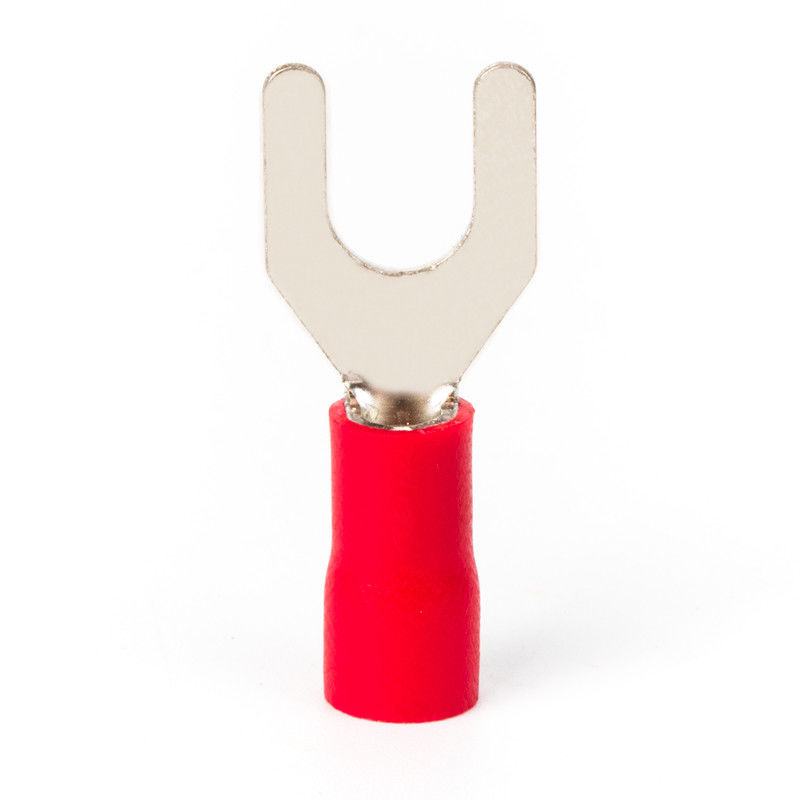

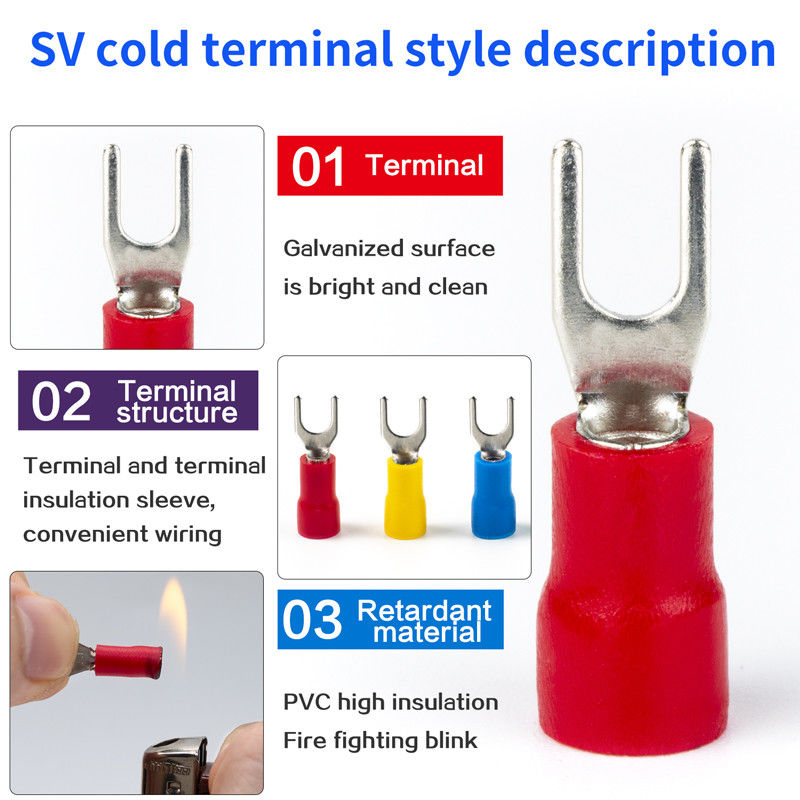

اتصال سیم SV نوع Y عایق بندی ترمینال ترمینال چنگال بیل اسپلایس
مورد شماره. | سری SV |
مواد فلزی | مس و برنج |
پوشش سطح | قلع اندود الکترو |
مواد عایق | ضد شعله PP |
کاربرد | پرس سیم |
AWG | 22-16 16-14 14-12 12-10 |

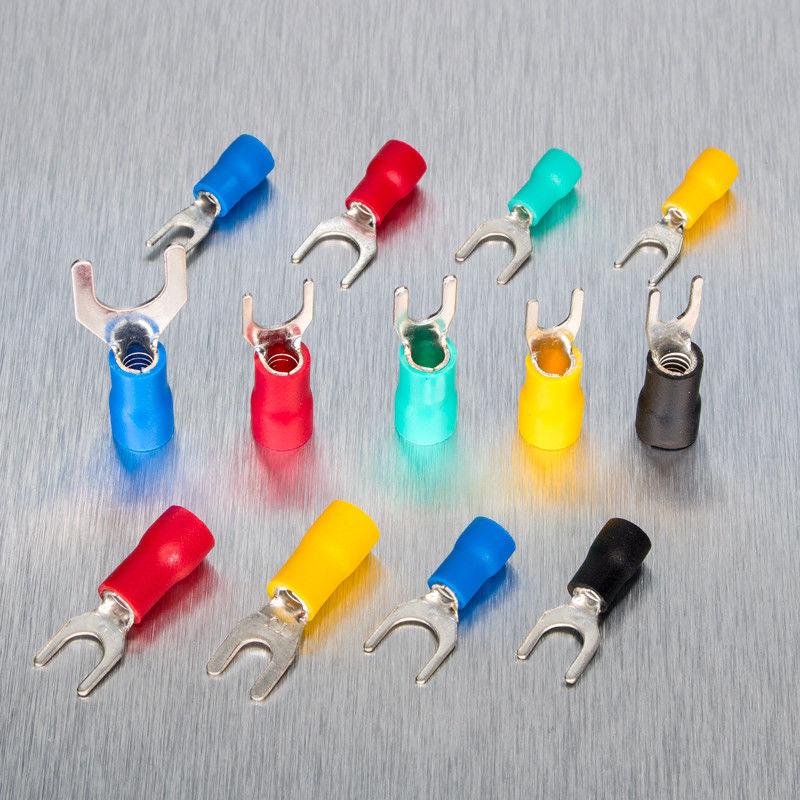

سیرنگ | قرمز، زرد، آبی، مشکی |
محدوده سیم | 0.5-1.5 ㎟، 1.5-2.5 ㎟، 2.5-4 ㎟، 4-6 ㎟ |
مورد شماره. | اندازه گل میخ | ابعاد (میلی متر) | رنگ | |||||
d2 | ب | L | اف | اچ | D∅ | |||
SV1.25-3.2 | #4 | 3.2 | 5.7 | 21.2 | 6.5 | 10.0 | 4.3 | قرمز |
SVS1.25-3.5 | #6 | 3.7 | 5.7 | 21.2 | 6.5 | |||
SVL1.25-3.5 | #6 | 3.7 | 6.4 | 21.2 | 6.5 | |||
SVS1.25-4 | #8 | 4.3 | 6.4 | 21.2 | 6.5 | |||
SVM1.25-4 | #8 | 4.3 | 7.2 | 21.1 | 6.5 | |||
SVL1.25-4 | #8 | 4.3 | 8.1 | 21.2 | 6.5 | |||
SVS1.25-5 | شماره 10 | 5.3 | 8.1 | 21.2 | 6.5 | |||
SVL1.25-5 | شماره 10 | 5.3 | 9.5 | 21.2 | 6.5 | |||
SVS1.25-6 | 1/4 | 6.4 | 9.5 | 21.2 | 6.5 | |||
SVL1.25-6 | 1/4 | 6.4 | 12.0 | 27.2 | 11.0 | |||
SV1.25-8 | 5/16 | 8.4 | 14.0 | 29.0 | 12.5 |
محدوده سیم: 1.5-2.5 ㎟، AWG: 16-14، Imax=27A
مورد شماره. | اندازه گل میخ | ابعاد (میلی متر) | رنگ | |||||
d2 | ب | L | اف | اچ | D∅ | |||
SV2-3.2 | #4 | 3.2 | 5.7 | 21.2 | 6.5 | 10.0 | 4.9 | آبی |
SVS2-3.5 | #6 | 3.7 | 5.7 | 21.2 | 6.5 | |||
SVL2-3.5 | #6 | 3.7 | 6.4 | 21.2 | 6.5 | |||
SVS2-4 | #8 | 4.3 | 6.4 | 21.2 | 6.5 | |||
SVM2-4 | #8 | 4.3 | 7.2 | 21.1 | 6.5 | |||
SVL2-4 | #8 | 4.3 | 8.1 | 21.2 | 6.5 | |||
SVS2-5 | شماره 10 | 5.3 | 8.1 | 21.2 | 6.5 | |||
SVL2-5 | شماره 10 | 5.3 | 9.5 | 21.2 | 6.5 | |||
SVS2-6 | 1/4 | 6.4 | 9.5 | 21.2 | 6.5 | |||
SVL2-6 | 1/4 | 6.4 | 12.0 | 27.2 | 11.0 | |||
SV2-8 | 5/16 | 8.4 | 14.0 | 29.0 |
12.5 |
محدوده سیم: 2.5-4 ㎟، AWG: 14-12، Imax=37A
مورد شماره. | اندازه گل میخ | ابعاد (میلی متر) | رنگ | |||||
d2 | ب | L | اف | اچ | D∅ | |||
SV3.5-3 | #4 | 3.2 | 5.7 | 24.8 | 7.0 | 13.0 | 6.2 | مشکی |
SV3.5-4 | #8 | 4.3 | 8.0 | 24.8 | 7.0 | |||
SV3.5-5 | شماره 10 | 5.3 | 8.0 | 24.8 | 7.0 | |||
SV3.5-6 | 1/4 | 6.4 | 12.0 | 28.0 | 12.1 | |||
SV3.5-8 | 5/16 | 8.4 | 12.0 | 33.7 |
13.7 |
محدوده سیم: 4-6 ㎟، AWG: 12-10، Imax=48A
مورد شماره. | اندازه گل میخ | ابعاد (میلی متر) | رنگ | |||||
d2 | ب | L | اف | اچ | D∅ | |||
SV5.5-3.5 | #6 | 3.7 | 8.3 | 25.2 | 7.5 | 13.0 | 6.7 | رنگ زرد |
SVS5.5-4 | #8 | 4.3 | 8.3 | 25.2 | 7.5 | |||
SVL5.5-4 | #8 | 4.3 | 9.0 | 25.2 | 7.5 | |||
SV5.5-5 | شماره 10 | 5.3 | 9.0 | 25.2 | 7.5 | |||
SVS5.5-6 | 1/4 | 6.4 | 9.0 | 25.2 | 7.5 | |||
SVL5.5-6 | 1/4 | 6.4 | 12.0 | 31.2 | 12.0 | |||
SV5.5-8 | 5/16 | 8.4 | 14.0 | 30.0 | 11.5 |
