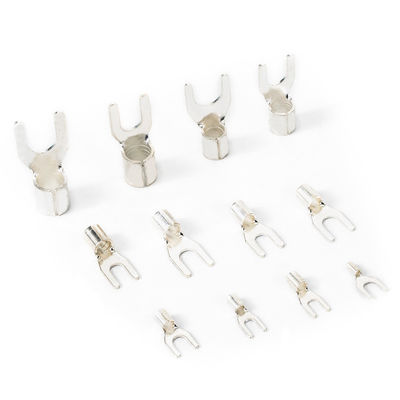

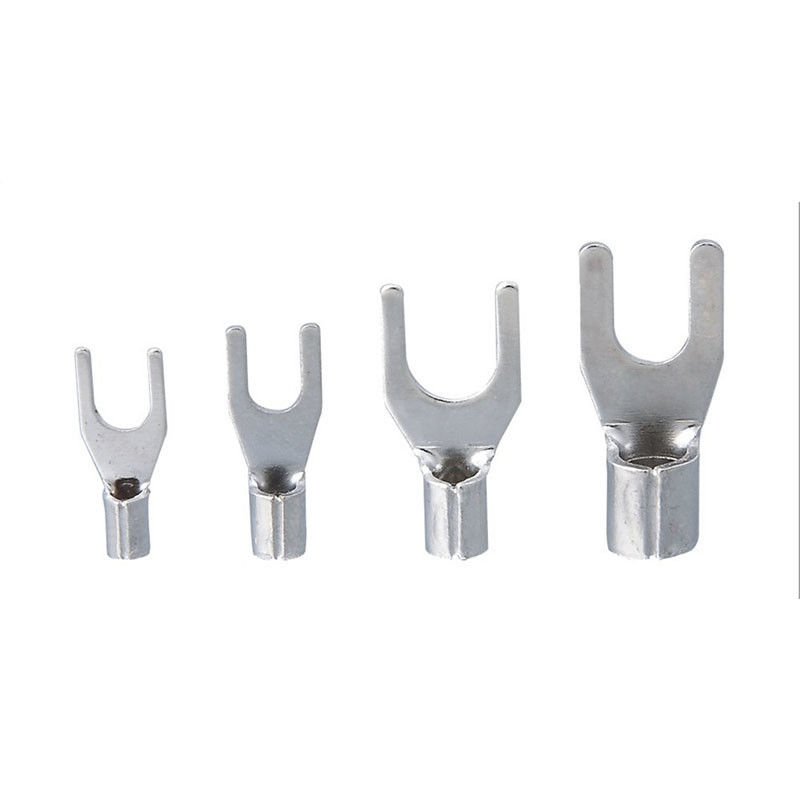

پایانه بیل اتصال سیم ترمینال Y غیر عایق TU Crimp Bare سری SNB
| تایپ کنید | پایانه های بیل غیر عایق را برهنه کنید |
| نام محصول | TU (سری SNB) |
| AWG | 22-16، 16-14، 14-12، 12-10، 8-4 |
| مواد فلزی | برنج و مس |
| کاربرد | سیم چین |
محدوده سیم: 0.5-1.5㎜²، AWG: 22 ~ 16، Imax=19A
| مورد شماره. | اندازه گل میخ | ابعاد (میلی متر) | ||||||
| d2 | ب | L | اف | E | D∅ | d∅ | ||
| SNB1.25-3.2 | #4 | 3.2 | 5.7 | 16.0 | 6.5 | 4.8 | 3.4 | 1.7 |
| SNBS1.25-3.5 | #6 | 3.7 | 5.7 | 16.0 | 6.5 | |||
| SNBL1.25-3.5 | #6 | 3.7 | 6.4 | 16.0 | 6.5 | |||
| SNBS1.25-4 | #8 | 4.3 | 6.4 | 16.0 | 6.5 | |||
| SNBM1.25-4 | #8 | 4.3 | 7.2 | 16.0 | 6.5 | |||
| SNBL1.25-4 | #8 | 4.3 | 8.1 | 16.0 | 6.5 | |||
| SNBS1.25-5 | شماره 10 | 5.3 | 8.1 | 16.0 | 6.5 | |||
| SNBL1.25-5 | شماره 10 | 5.3 | 9.5 | 16.0 | 6.5 | |||
| SNBS1.25-6 | 1/4 | 6.4 | 9.5 | 16.0 | 6.5 | |||
| SNBL1.25-6 | 1/4 | 6.4 | 12.0 | 22.0 | 11.0 | |||
| SNB1.25-8 | 5/16 | 8.4 | 14.5 | 23.5 | 12.5 | |||
محدوده سیم: 1.5-2.5㎜²، AWG: 16 تا 14، Imax=27A
| مورد شماره. | اندازه گل میخ | ابعاد (میلی متر) | ||||||
| d2 | ب | L | اف | E | D∅ | d∅ | ||
| SNB2-3.2 | #4 | 3.2 | 5.7 | 16.0 | 6.5 | 4.8 | 4.1 | 2.3 |
| SNBS2-3.5 | #6 | 3.7 | 5.7 | 16.0 | 6.5 | |||
| SNBL2-3.5 | #6 | 3.7 | 6.0 | 16.0 | 6.5 | |||
| SNBS2-4 | #8 | 4.3 | 6.4 | 16.0 | 6.5 | |||
| SNBM2-4 | #8 | 4.3 | 7.2 | 16.0 | 6.5 | |||
| SNBL2-4 | #8 | 4.3 | 8.1 | 16.0 | 6.5 | |||
| SNBS2-5 | شماره 10 | 5.3 | 8.1 | 16.0 | 6.5 | |||
| SNBL2-5 | شماره 10 | 5.3 | 9.5 | 16.0 | 6.5 | |||
| SNBS2-6 | 1/4 | 6.4 | 9.5 | 16.0 | 6.5 | |||
| SNBL2-6 | 1/4 | 6.4 | 12.0 | 22.0 | 11.0 | |||
| SNB2-8 | 5/16 | 8.4 | 14.5 | 23.5 | 12.5 | |||
محدوده سیم: 2.5-4㎜²، AWG: 14 تا 12، Imax=37A
| مورد شماره. | اندازه گل میخ | ابعاد (میلی متر) | ||||||
| d2 | ب | L | اف | E | D∅ | d∅ | ||
| SNB3.5-3 | #4 | 3.2 | 5.7 | 18.3 | 7.0 | 6.0 | 5.0 | 3.0 |
| SNB3.5-4 | #8 | 4.3 | 8.0 | 18.3 | 7.0 | |||
| SNB3.5-5 | شماره 10 | 5.3 | 8.0 | 18.3 | 7.0 | |||
| SNB3.5-6 | 1/4 | 6.4 | 12.0 | 21.5 | 12.1 | |||
محدوده سیم: 4-6㎜²، AWG: 12 تا 10، Imax=48A
| مورد شماره. | اندازه گل میخ | ابعاد (میلی متر) | ||||||
| d2 | ب | L | اف | E | D∅ | d∅ | ||
| SNB5.5-3.5 | #6 | 3.7 | 8.3 | 19.5 | 7.5 | 6.8 | 5.6 | 3.4 |
| SNBS5.5-4 | #8 | 4.3 | 8.3 | 19.5 | 7.5 | |||
| SNBL5.5-4 | #8 | 4.3 | 9.0 | 19.5 | 7.5 | |||
| SNB5.5-5 | شماره 10 | 5.3 | 9.0 | 19.5 | 7.5 | |||
| SNBS5.5-6 | 1/4 | 6.4 | 9.0 | 19.5 | 7.5 | |||
| SNBL5.5-6 | 1/4 | 6.4 | 12.0 | 25.5 | 12.0 | |||
| SNB5.5-8 | 5/16 | 8.4 | 14.0 | 24.5 | 11.5 | |||
محدوده سیم: 6-25㎜²، AWG: 8 تا 4
| مورد شماره. | اندازه گل میخ | ابعاد (میلی متر) | ایمکس | ||||||
| d2 | ب | L | اف | E | D∅ | d∅ | |||
| SNB8-4 | #8 | 4.3 | 8.7 | 23.0 | 6.0 | 8.5 | 7.2 | 4.5 | 62A |
| SNB8-5 | شماره 10 | 5.3 | 12.0 | 24.5 | 5.7 | 8.5 | 7.2 | 4.5 | 62A |
| SNB8-6 | 1/4 | 6.4 | 12.0 | 24.5 | 5.7 | 8.5 | 7.2 | 4.5 | 62A |
| SNB8-8 | 5/16 | 8.4 | 14.5 | 28.0 | 8.3 | 8.5 | 7.2 | 4.5 | 62A |
| SNB14-6 | 1/4 | 6.4 | 12.0 | 28.0 | 7.5 | 10.5 | 9.0 | 5.8 | 88A |
| SNB14-8 | 5/16 | 8.4 | 14.0 | 28.0 | 7.5 | 10.5 | 9.0 | 5.8 | 88A |
| SNB22-8 | 5/16 | 8.4 | 14.0 | 34.5 | 9.0 | 12.0 | 11.5 | 7.7 | 115A |
سوالات متداول:
1. آیا کارخانه یا شرکت تجاری هستید؟
بله، ما تولید کننده در Wenzhou، چین هستیم.ما می توانیم قیمت رقابتی و خدمات پس از فروش را به شما ارائه دهیم.
2. آیا می توانم لوگوی خودم را روی کیف چاپ کنم؟
بله، آرم شما می تواند به عنوان درخواست شما چاپ شود.ما می توانیم خدمات نصب شده را ارائه دهیم.
3. زمان سرب برای سفارش منظم چقدر است؟
7-15 روز به عنوان مقدار سفارش
4. آیا می توانید نمونه هایی را ارائه دهید؟آیا نمونه ها رایگان هستند؟
بله، نمونه ها را می توان با هزینه حمل و نقل برای جمع آوری ارائه کرد.
5. آیا می توانید اندازه را برای مشتری تغییر دهید؟
بله، اندازه ها را می توان سفارشی کرد، برای جزئیات بیشتر، لطفا آزادانه با ما تماس بگیرید.
6. آیا همه کالاهای خود را قبل از تحویل آزمایش می کنید؟
بله، ما قبل از تحویل 100٪ تست داریم
7. خدمات پس از فروش چطور؟
هر نظری پذیرفته می شود، ما مشکلات برنامه شما را حل خواهیم کرد.
