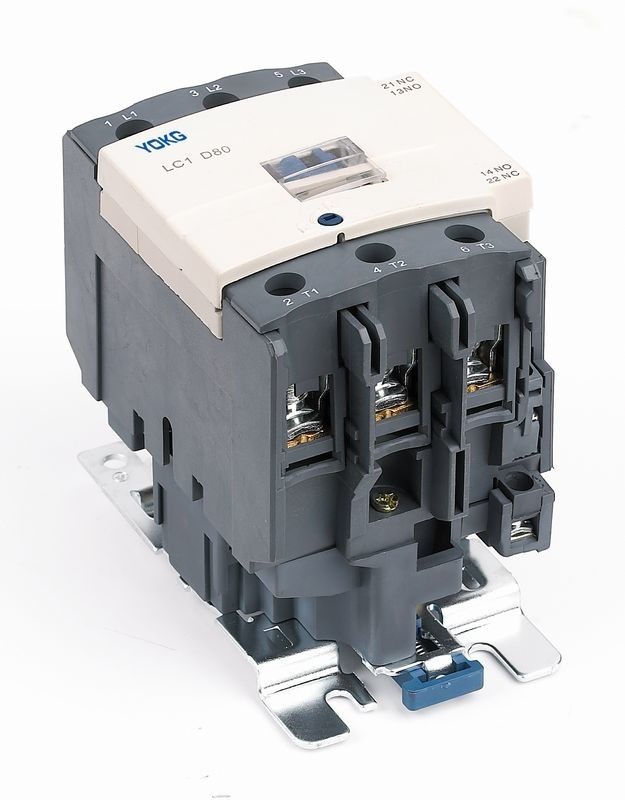

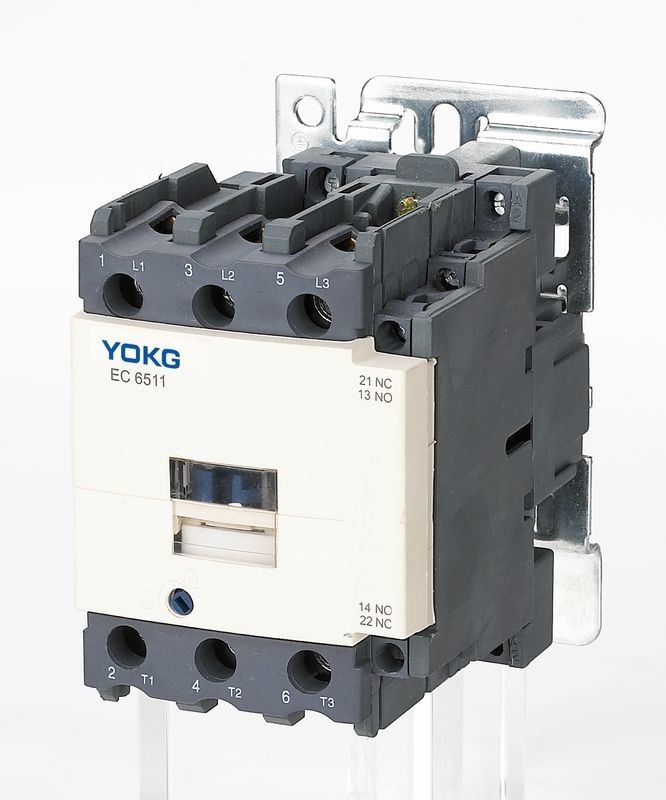

کنتاکتور AC 690 ولت 3 قطبی کنتاکتور برق 1NO+1NC 80A 110 آمپر
کاربرد:
کنتاکتور AC سری SC1 (از این پس کنتاکتور) برای استفاده در مدارها تا ولتاژ نامی 690 ولت AC 50 هرتز یا 60 هرتز، جریان نامی تا 95 آمپر، برای ساخت، شکستن، راه اندازی مکرر و کنترل موتور AC مناسب است.
این کنتاکتور سری مطابق با GB 14048، IEC60947-4-1 است.
مدل و مفهوم:
پارامترهای اصلی و عملکرد فنی:
| تایپ کنید | SC1-40 | SC1-50 | SC1-65 | SC1-80 | SC1-95 | ||
| جریان گرمایش نامی (A) | 50 | 60 | 80 | 110 | 110 | ||
| ولتاژ عایق نامی (V) | 690 | ||||||
| ولتاژ تحمل ضربه نامی (KV) | 6 | ||||||
| ظرفیت ساخت رتبه بندی شده | 10ل | ||||||
| ظرفیت شکست امتیازی | 8le | ||||||
| لهستانی ها | 3 | ||||||
| تماس کمکی | 1NO + 1NC | ||||||
| جریان مقاومت کوتاه مدت (A) | 10S | 320 | 400 | 520 | 640 | 760 | |
| AC-3 جریان کاری نامی (A) |
220 ولت / 230 ولت | 40 | 50 | 65 | 80 | 95 | |
| 380V/400V | 40 | 50 | 65 | 80 | 95 | ||
| 660V/690V | 34 | 39 | 42 | 49 | 49 | ||
| ظرفیت AC-3 فاز 3 موتور قفس سنجابی (AC-3) KW |
220 ولت / 230 ولت | 11 | 15 | 18.5 | 22 | 25 | |
| 380V/400V | 18.5 | 22 | 30 | 37 | 45 | ||
| 660V/690V | 30 | 33 | 37 | 45 | 45 | ||
| فرکانس عملیات (بار در ساعت) | عمر الکتریکی | 600 | |||||
| زندگی ماشینی | 3600 | ||||||
| عمر الکتریکی AC-3 (10000/بار) | 80 | 60 | 60 | 60 | 60 | ||
| عمر مکانیکی (10000/بار) | 800 | 800 | 800 | 600 | 600 | ||
| نوع فیوز مجهز | RT16-63 | RT16-80 | RT16-80 | RT16-100 | RT16-125 | ||
| ولتاژ منبع تغذیه کنترل نامی Us(V) | 50/60 هرتز | 12 تا 480 | |||||
| محدوده عملیات | کشش به داخل | (85% ~ 110%) ایالات متحده +40℃ | |||||
| رها کردن | (20%~75%) ما -5℃ | ||||||
| توان متوسط سیم پیچ ac (VA) | شروع کنید | 200 | |||||
| نگه داشتن | 20 | ||||||
| کلاس راندمان برق | کلاس 3 | ||||||
| تلفات حرارتی (W) | 6 تا 10 | ||||||
| زمان فعال سازی (ms) | نزدیک | 20 تا 25 | 20 تا 35 | ||||
| زنگ تفريح | 8 تا 15 | 8 تا 20 | |||||
| سیم کشی مدار اصلی | سیم انعطاف پذیر بدون سرما فشار دادن پایانه (㎟) |
1 چوب | 2.5 تا 25 | 2.5 تا 25 | 2.5 تا 25 | 4 تا 50 | 4 تا 50 |
| 2 عدد چوب | 2.5 تا 16 | 2.5 تا 16 | 2.5 تا 16 | 4 تا 25 | 4 تا 25 | ||
| سیم انعطاف پذیر با سرما فشار دادن پایانه (㎟) |
1 چوب | 2.5 تا 25 | 2.5 تا 25 | 2.5 تا 25 | 4 تا 50 | 4 تا 50 | |
| 2 عدد چوب | 2.5 تا 10 | 2.5 تا 10 | 2.5 تا 10 | 4 تا 16 | 4 تا 16 | ||
| سیم سخت (㎟) | 1 چوب | 2.5 تا 25 | 2.5 تا 25 | 2.5 تا 25 | 4 تا 50 | 4 تا 50 | |
| 2 عدد چوب | 2.5 تا 16 | 2.5 تا 16 | 2.5 تا 16 | 4 تا 25 | 4 تا 25 | ||
| اندازه پیچ بست | M8 | M10 | |||||
| گشتاور بست سفت کردن (Nm) | 3.5 | 4 | |||||
| سیم کشی حلقه کنترل | سیم انعطاف پذیر بدون سرما فشار دادن پایانه (㎟) |
1 چوب | 1 تا 4 | 1 تا 4 | 1 تا 4 | 1 تا 4 | 1 تا 4 |
| 2 عدد چوب | 1 تا 4 | 1 تا 4 | 1 تا 4 | 1 تا 4 | 1 تا 4 | ||
| سیم انعطاف پذیر با سرما فشار دادن پایانه (㎟) |
1 چوب | 1 تا 4 | 1 تا 4 | 1 تا 4 | 1 تا 4 | 1 تا 4 | |
| 2 عدد چوب | 1 تا 2.5 | 1 تا 2.5 | 1 تا 2.5 | 1 تا 2.5 | 1 تا 2.5 | ||
| سیم سخت (㎟) | 1 چوب | 1 تا 4 | 1 تا 4 | 1 تا 4 | 1 تا 4 | 1 تا 4 | |
| 2 عدد چوب | 1 تا 4 | 1 تا 4 | 1 تا 4 | 1 تا 4 | 1 تا 4 | ||
| اندازه پیچ بست | M3.5 | ||||||
| گشتاور بست سفت کردن (Nm) | 0.8 | ||||||
شرایط کار و نصب:
♦ دمای هوای محیط: -5℃--+40℃ و میانگین حداکثر در عرض 24 ساعت از +35 درجه سانتیگراد.
♦ ارتفاع: ≤ 2000 متر؛
♦ وضعیت هوا: هنگامی که بالاترین دما +40 درجه سانتیگراد است، رطوبت نسبی هوا تا 50٪ نیست، اما رطوبت بالاتر در دمای پایین تر مجاز است.مانند، رطوبت 90٪ در 20 درجه سانتیگراد.شبنم میعان باید در دمای پایین در نظر گرفته شود.
♦ درجه آلودگی: کلاس 3
♦ دسته نصب: III
♦ درجه حفاظت: IP20
♦ شرایط نصب: زاویه گرادیان بین سمت نصب و سمت عمودی نباید بیش از ± 5℃ باشد.
♦ ضربه و ارتعاش: کنتاکتور باید در شرایطی که هیچ لرزش، ضربه و لرزش آشکاری وجود نداشته باشد، نصب و کار کند.
ویژگی ساختار:
♦ با طراحی پوشش گرد و غبار، کنتاکتور دارای ویژگی ایمنی بهتر، قابلیت اطمینان است و همچنین می تواند عمر مفید را افزایش دهد.
♦ می توان آن را با بلوک کنتاکت های کمکی، رله زمانی و بلوک کنتاکت های محدود جریان، و رله حرارتی نصب کرد، سپس به محصولات مشتق دیگر تبدیل شد.
♦ این کنتاکتور سری دارای حجم کوچک، وزن سبک، اتلاف انرژی کمتر، عمر طولانی و ایمن و قابلیت اطمینان و غیره است.
♦ کنتاکتور را می توان به کنتاکت کمکی 1NO یا کنتاکت کمکی 1NC (کمتر از 32A) و کنتاکت کمکی 1NO+کنتاکت کمکی 1NC (بیش از 40A) مجهز کرد.علاوه بر این، می توان آن را به بلوک کنتاکتور کمکی F4 (2 بلوک یا 4 بلوک) مجهز کرد.
♦ علاوه بر استفاده از پیچ برای نصب، کنتاکتور را می توان با ریل نصب استاندارد 35 میلی متر (SC1-09~95) و ریل نصب استاندارد 75 میلی متر (SC1-40~95) سفت کرد.
ابعاد ظاهری و نصب:
ابعاد نصب:
| تایپ کنید | حداکثر | حداکثر B | حداکثر C | آ | ب | ∅ |
| SC1-40-65 | 75 | 127 | 119 | 40 | 100/110 | 6.5 |
| SC1-80-95 | 85 | 127 | 130 | 40 | 100/110 | 6.5 |
