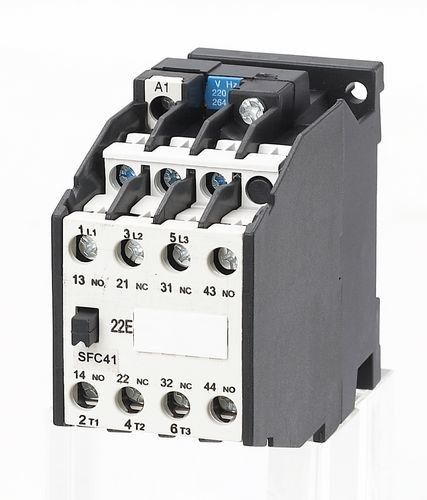

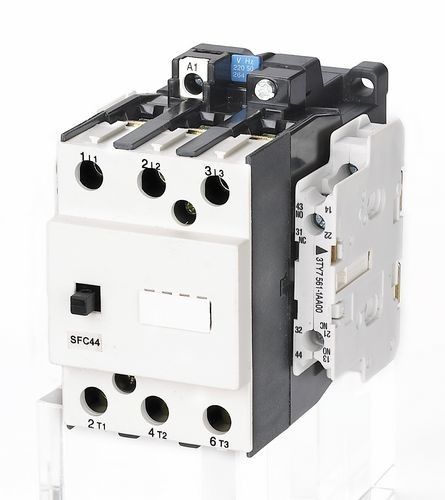

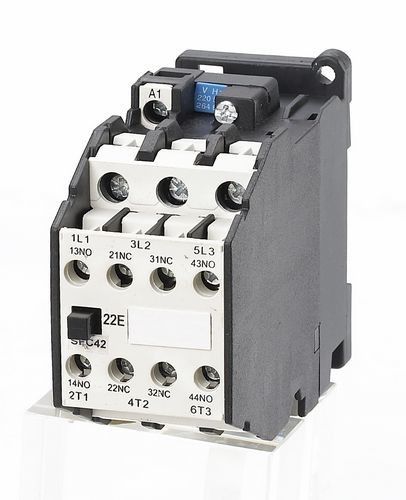

کنتاکتور AC ولتاژ پایین IEC60947 3 قطبی 2NO+2NC در 20A, 30A, 55A
کاربرد:
کنتاکتور AC سری SFC (از این پس کنتاکتور) برای استفاده در مدارها تا ولتاژ نامی 690 ولت AC 50 هرتز یا 60 هرتز، ولتاژ عایق نامی 690 ولت و جریان نامی از 9 آمپر تا 475 آمپر در ولتاژ کاری نامی در 380 ولت مناسب است. نوع کاربرد AC-3 و برای اتصال از راه دور و قطع مدار استفاده می شود.کنتاکتور برای شروع و کنترل مکرر موتور AC مناسب است.
این کنتاکتور سری مطابق با GB 14048، IEC60947-4-1 است.
پارامترهای اصلی و عملکرد فنی:
| تایپ کنید | SFC40 | SFC41 | SFC42 | SFC43 | SFC44 | SFC45 | ||
| جریان گرمایش نامی (A) | 20 | 20 | 30 | 30 | 55 | 55 | ||
| ولتاژ عایق نامی (V) | 690 | |||||||
| ولتاژ تحمل ضربه نامی (KV) | 6 | |||||||
| ظرفیت ساخت رتبه بندی شده | 10ل | |||||||
| ظرفیت شکست امتیازی | 8le | |||||||
| لهستانی ها | 3 | |||||||
| تماس کمکی | 2NO+2NC | 2NO+NC | 2NO+2NC | 2NO+NC | 2NO+2NC | 2NO+NC | ||
| جریان مقاومت کوتاه مدت (A) | 10S | 72 | 96 | 128 | 176 | 256 | 304 | |
جریان کاری نامی (A) |
380 ولت | AC-3 | 9 | 12 | 16 | 22 | 32 | 38 |
| AC-4 | 3.3 | 4.3 | 7.7 | 8.5 | 15.6 | 18.5 | ||
| قدرت موتور قابل کنترل (KW) 50 هرتز |
AC-3 | 220 ولت | 2.4 | 3.3 | 4 | 5.5 | 8.5 | 11 |
| 380 ولت | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | ||
| 500 ولت | 5.5 | 7.5 | 9 | 11 | 21 | 25 | ||
| 660 ولت | 5.5 | 7.5 | 11 | 11 | 23 | 23 | ||
| AC-4 | 380 ولت | 1.4 | 1.9 | 3.5 | 4 | 7.5 | 9 | |
| 660 ولت | 2.4 | 3.3 | 6 | 6.6 | 13 | 15.5 | ||
| فرکانس عملیات (بار در ساعت) | AC-3 | 1200 | 1200 | 1200 | 1200 | 600 | 600 | |
| AC-4 | 300 | 300 | 300 | 300 | 300 | 300 | ||
| عمر الکتریکی (10000/بار) | AC-3 | 100 | 100 | 100 | 100 | 80 | 80 | |
| AC-4 | 20 | 20 | 20 | 20 | 20 | 20 | ||
| عمر مکانیکی (10000/بار) | 1000 | 1000 | 1000 | 1000 | 800 | 800 | ||
| تحمل ولتاژ کاری سیم پیچ (AC) | (85% ~ 110%) ایالات متحده +40℃ | |||||||
| جذب برق مصرفی کویل | نگهداری (VA) | 10 | 10 | 10 | 10 | 12.1 | 12.1 | |
| تحویل (VA) | 68 | 68 | 68 | 68 | 101 | 101 | ||
| جریان حرارتی معمولی تماس کمکی (A) | 10 | 10 | 10 | 10 | 10 | 10 | ||
| ولتاژ عایق نامی تماس کمکی (V) | 690 | 690 | 690 | 690 | 690 | 690 | ||
| جریان کاری نامی تماس کمکی (A) | AC-15 | 380 ولت | 6 | 6 | 6 | 6 | 4 | 4 |
| 220 ولت | 10 | 10 | 10 | 10 | 6 | 6 | ||
| DC-13 | 110 ولت | 0.9 | 0.9 | 0.9 | 0.9 | 1.14 | 1.14 | |
| 220 ولت | 0.45 | 0.45 | 0.45 | 0.45 | 0.48 | 0.48 | ||
شرایط کار و نصب:
♦ دمای هوای محیط: -5℃--+40℃ و میانگین حداکثر در عرض 24 ساعت از +35 درجه سانتیگراد.
♦ ارتفاع: ≤ 2000 متر؛
♦ وضعیت هوا: هنگامی که بالاترین دما +40 درجه سانتیگراد است، رطوبت نسبی هوا تا 50٪ نیست، اما رطوبت بالاتر در دمای پایین تر مجاز است.مانند، رطوبت 90٪ در 20 درجه سانتیگراد.شبنم میعان باید در دمای پایین در نظر گرفته شود.
♦ درجه آلودگی: کلاس 3
♦ دسته نصب: III
♦ درجه حفاظت: IP20
♦ شرایط نصب: زاویه گرادیان بین سمت نصب و سمت عمودی نباید بیش از ± 5℃ باشد.
♦ ضربه و ارتعاش: کنتاکتور باید در شرایطی که هیچ لرزش، ضربه و لرزش آشکاری وجود نداشته باشد، نصب و کار کند.
ویژگی ساختار:
♦ طراحی ایمنی در برابر شوک الکتریکی، ایمن تر و قابل اطمینان تر
♦ ویژگی حجم کم، وزن سبک، محفظه قوس دار محصور شده، فاصله قوس الکتریکی کوچک است
♦ ساختار خاموش کننده قوس جدید است، سایش کنتاکت ها کوچک است، با عمر الکتریکی طولانی
♦ عملکرد آهنربا مزایای زیادی مانند قابلیت اطمینان خوب، ضربه مقاوم، خستگی و غیره دارد.
♦ کنتاکت دارای دو جفت کنتاکت کمکی باز و بسته معمولی است، علاوه بر این، می توان کنتاکت های کمکی بیشتری را نصب کرد.
♦ به جز سفت کردن با پیچ، کنتاکتور را می توان با ریل نصب استاندارد به طول 35 میلی متر سفت کرد.
ابعاد ظاهری و نصب:
ابعاد نصب:
| تایپ کنید | حداکثر | حداکثر B | حداکثر C | آ | ب | ∅ |
|
SFC40 |
46 | 79 | 106 | 35 | 60 | 4.8 |
| SFC41 | 46 | 79 | 106 | 35 | 60 | 4.8 |
| SFC42 | 46 | 89 | 116 | 35 | 75 | 4.8 |
| SFC43 | 46 | 89 | 116 | 35 | 75 | 4.8 |
| SFC44 | 84 | 105 | 110 | 45 | 75 | 5 |
| SFC45 | 84 | 105 | 110 | 45 | 75 | 5 |
