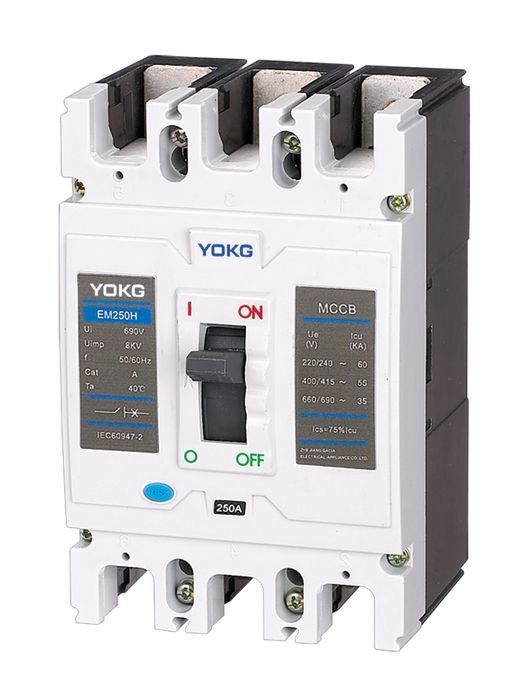

مدارشکن YOKG MCCB EM250N 1P, 2P, 3P, 4P Econonic
کاربرد:
♦ مدار شکن کیس قالبی سری EM با ولتاژ عایق نامی 500 ولت، ولتاژ کاری نامی 690 ولت در شرایط AC (50/60) هرتز اعمال می شود و برای تعویض مکرر استفاده می شود.MCCB در شرایط اضافه بار، اتصال کوتاه و تحت ولتاژ محافظت می کند تا از سیستم مدار و دستگاه برق در برابر آسیب محافظت کند.
♦ MCCB را می توان به انواع B،N،S،H با توجه به ظرفیت محدود قطعی اتصال کوتاه نامی آنها تقسیم کرد.
♦ MCCB به دلیل بدنه فشرده، ظرفیت شکستن بالا، قوسبندی کوتاه و عملکرد عالی آسیسماتیک مفید است.
♦ MCCB دارای عملکرد عایق با علامت خود است."
♦ محصول مطابق با IEC 60947-2, GB14048.2 است
شرایط نصب معمولی:
♦ ارتفاع از سطح دریا: ≤2000 متر
♦ دمای متوسط محیط: ≤+40℃، ≥5℃
♦ می تواند اثر هوای مرطوب و اثر مه نمک، مه روغن و باکتری های مه را تحمل کند.
♦ در محل داخل میدیوم بدون خطر انفجار و بدون خوردگی جعبه فلزی، آسیب گازهای عایق
و گرد و غبار رسانا
♦ عدم خسارت باران و برف
♦ درجه آلودگی: 3
ویژگی سفر:
جریان قطع نامی (A) | جریان قطع مغناطیسی الکترونیکی (A) | ملاحظات | 1.05 در (سرد) بدون کار مدت زمان (ساعت) |
1.30 در (داغ) بدون کار مدت زمان (ساعت) |
10≤در≤63 | 10 در x (1±20%) | نوع توزیع | ≥1 | ≤1 |
63≤در 100≤ | 10 در x (1±20%) | نوع توزیع | ≥2 | ≤2 |
100≤در 800≤ | 5 در x (1±20%) 10 در x (1±20%) |
نوع توزیع | ≥2 | |
10≤در 800≤ | 12 در x (20±1٪) | نوع محافظ موتور | 1.0 در (سرد) un-working مدت زمان (ساعت) |
1.20 در (داغ) un-working مدت زمان (ساعت) |
≥2 | ≤2 |
مشخصات فنی:
لهستانی ها | 1P،2P،3P،4P | ||
مشخصات برق | |||
نرخ فعلی سطح فریم Inm(A) | 250 | ||
جریان نامی (A) In | 125,160,180,200,225 (250) | ||
رابط کاربری ولتاژ عایق نامی (AC V) Ui | 690 | ||
ولتاژ مقاومت در برابر ضربه نامی (V) Uimp | 8000 | ||
ولتاژ کاری نامی Ue (AC V) | 400/415 | ||
نوع شکستن | ن | اس | اچ |
ظرفیت محدود قطع اتصال کوتاه Icu (kA) | 35 | 50 | 65 |
ظرفیت قطع اتصال کوتاه کار رتبه بندی Icu (kA) | 35 | 38 | 42.75 |
عملکرد جداسازی | |||
ارزش استاندارد مکانیکی عمر مفید | 8500 | ||
(OC) مقدار استاندارد الکتریکی | 1500 | ||
اتصال و نصب | |||
درجه حفاظت از همه طرف | IP40 | ||
ترمینال سیم کشی | IP20 | ||
مجموعه سیم کشی | جلو/عقب | ||
مونتاژ پلاگین | □ | ||
سیم کشی مجموعه بیرون کش | - | ||
فاصله قوس (mm) | 0,≤50 | ||
ابعاد (میلی متر) L | 165 | ||
دبلیو | 72/107 | 142 | |
(W x H x L) H | 72 |
