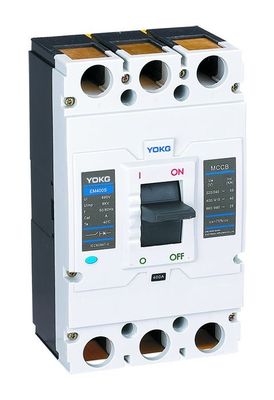

مدار شکن 3 قطبی MCCB EM400N/EM400S/EM400H 4P KEMA
کاربرد:
♦ مدار شکن کیس قالبی سری EM با ولتاژ عایق نامی 500 ولت، ولتاژ کاری نامی 690 ولت در شرایط AC (50/60) هرتز اعمال می شود و برای تعویض مکرر استفاده می شود.MCCB در شرایط اضافه بار، اتصال کوتاه و تحت ولتاژ محافظت می کند تا از سیستم مدار و دستگاه برق در برابر آسیب محافظت کند.
♦ MCCB را می توان به انواع B،N،S،H با توجه به ظرفیت محدود قطعی اتصال کوتاه نامی آنها تقسیم کرد.
♦ MCCB به دلیل بدنه فشرده، ظرفیت شکستن بالا، قوس‌بندی کوتاه و عملکرد عالی آسیسماتیک مفید است.
♦ MCCB دارای عملکرد عایق با علامت خود است.
"
♦ محصول مطابق با IEC 60947-2, GB14048.2 است
شرایط نصب معمولی:
♦ ارتفاع از سطح دریا: ≤2000 متر
♦ دمای متوسط محیط: ≤+40℃، ≥5℃
♦ می تواند اثر هوای مرطوب و اثر مه نمک، مه روغن و باکتری های مه را تحمل کند.
♦ در محل داخل میدیوم بدون خطر انفجار و بدون خوردگی جعبه فلزی، آسیب گازهای عایق
و گرد و غبار رسانا
♦ عدم خسارت باران و برف
♦ درجه آلودگی: 3
ویژگی سفر:
| جریان قطع نامی (A) | جریان قطع مغناطیسی الکترونیکی (A) | ملاحظات | 1.05 در (سرد) بدون کار مدت زمان (ساعت) |
1.30 در (داغ) بدون کار مدت زمان (ساعت) |
| 10≤در≤63 | 10 در x (1±20%) | نوع توزیع | ≥1 | ≤1 |
| 63≤در 100≤ | 10 در x (1±20%) | نوع توزیع | ≥2 | ≤2 |
| 100≤در 800≤ | 5 در x (1±20%) 10 در x (1±20%) |
نوع توزیع | ≥2 | |
| 10≤در 800≤ | 12 در x (20±1٪) | نوع محافظ موتور | 1.0 در (سرد) un-working مدت زمان (ساعت) |
1.20 در (داغ) un-working مدت زمان (ساعت) |
| ≥2 | ≤2 |
مشخصات فنی:
| لهستانی ها | 3P،4P | ||
| مشخصات برق | |||
| نرخ فعلی سطح فریم Inm(A) | 400 | ||
| جریان نامی (A) In | 225,250,315,350,400 | ||
| رابط کاربری ولتاژ عایق نامی (AC V) Ui | 690 | ||
| ولتاژ مقاومت در برابر ضربه نامی (V) Uimp | 8000 | ||
| ولتاژ کاری نامی Ue (AC V) | 400/415 | ||
| نوع شکستن | ن | اس | اچ |
| ظرفیت محدود قطع اتصال کوتاه Icu (kA) | 35 | 50 | 65 |
| ظرفیت قطع اتصال کوتاه کار رتبه بندی Icu (kA) | 35 | 37.5 | 48.75 |
| عملکرد جداسازی | |||
| ارزش استاندارد مکانیکی عمر مفید | 5000 | ||
| (OC) مقدار استاندارد الکتریکی | 1000 | ||
| اتصال و نصب | |||
| درجه حفاظت از همه طرف | IP40 | ||
| ترمینال سیم کشی | IP20 | ||
| مجموعه سیم کشی | جلو/عقب | ||
| مونتاژ پلاگین | □ | ||
| سیم کشی مجموعه بیرون کش | - | ||
| فاصله قوس (mm) | 0,≤50 | ||
| ابعاد (میلی متر) L | 257 | ||
| دبلیو |
150 | 198 | |
| (W x H x L) H | 106.5 | ||
