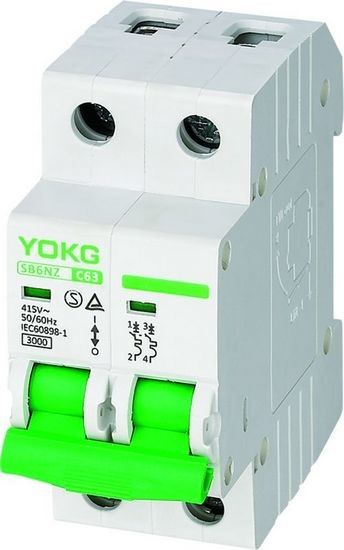

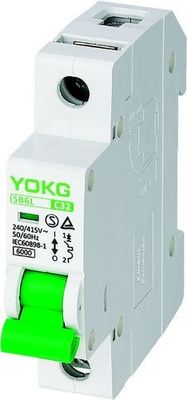

مدار شکن مینیاتوری MCB 6KA 220 ولت SB6L 1P 2 قطبی با ظرفیت شکست بالا
کاربرد:
♦ حفاظت در برابر اتصال کوتاه
♦ عملکرد جداسازی
♦ حفاظت از اضافه بار
♦ عملکرد نشانگر موقعیت تماس
♦ پشتیبانی از نصب ریل 35 میلی متری
♦ پشتیبانی از نوع سیم کشی ورودی و خروجی پایین، یا نوع سیم کشی ورودی و خروجی پایین
♦ قادر به انتخاب لوازم جانبی الکتریکی و دستیابی به نشانه های دور از وضعیت MCB.شکستن، بسته شدن، و قطع خطا
♦ قادر به انتخاب لوازم جانبی الکتریکی و درک حفاظت در برابر ولتاژ و ولتاژ بیش از حد MCB و رهاسازی شنت از راه دور
مزایای محصول:
1. کلیت زیبا با خطی براق و صاف است.
2. تشخیص آسان با رنگ های مختلف با مشخصات مختلف
3. راحت به کار
4. ظرفیت قطع اتصال کوتاه محصولات می تواند 6KA باشد
مشخصه ترک آنی:
مدار شکن SB6 برای حفاظت از مدارهای توزیع و انشعاب با بارهای مختلف طراحی شده است.
♦ منحنی B----دستگاه نباید در 0.1 ثانیه در جریان 3 اینچ کار کند.در جریان 5 اینچ باید در کمتر از 0.1S کار کند
♦ منحنی C---- دستگاه نباید در 0.1 ثانیه در 5 اینچ فعلی کار کند.در جریان 10 اینچ باید در کمتر از 0.1S کار کند
♦ منحنی D---- دستگاه نباید در 0.1 ثانیه در 10 اینچ فعلی کار کند.در 20 اینچ فعلی باید در کمتر از 0.1S کار کند
مشخصات عملیاتی بیش از حد جریان:
| خیر | جریان نامی انتشار (A) | حالت اولیه | جریان تست | زمان معین | نتیجه به دست می آید | ملاحظات |
| 1 | 1 تا 63 | حالت کد | 1.13 اینچ | t≤ 1h | غیر سفر | |
| 2 | 1 تا 63 | در آزمون قبلی | 1.45 اینچ | t ~ 1 ساعت | سفر | تنظیم جریان تا مقدار مشخص شده به طور پیوسته در 5 ثانیه |
| 3 | در ≤ 32 | حالت کد | 2.55 اینچ | دهه 1 تا 60 | سفر | |
| در سال 32 | حالت کد | 2.55 اینچ | 1 ＜t ＜ 120s | سفر | ||
| 4 | 1 تا 63 | حالت کد | 3 در | t ≤0.1s | غیر سفر | نوع B |
| 1 تا 63 | حالت کد | 5 اینچ | t ＜0.1s | سفر | نوع B | |
| 1 تا 63 | حالت کد | 5 اینچ | t ≤0.1s | غیر سفر | نوع C | |
| 1 تا 63 | حالت کد | 10 اینچ | t ＜0.1s | سفر | نوع C | |
| 1 تا 63 | حالت کد | 10 اینچ | t ≤0.1s | غیر سفر | نوع D | |
| 1 تا 63 | حالت کد | 20 اینچ | t ＜0.1s | سفر | نوع D |

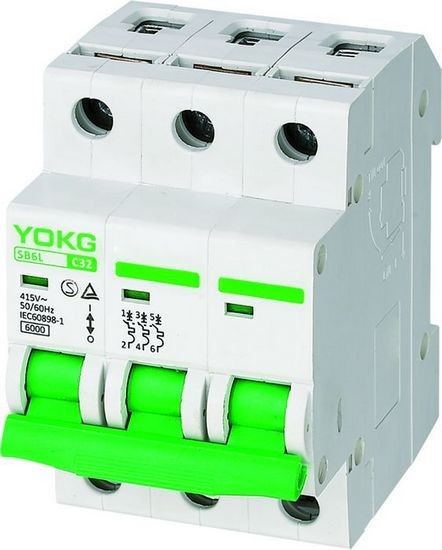

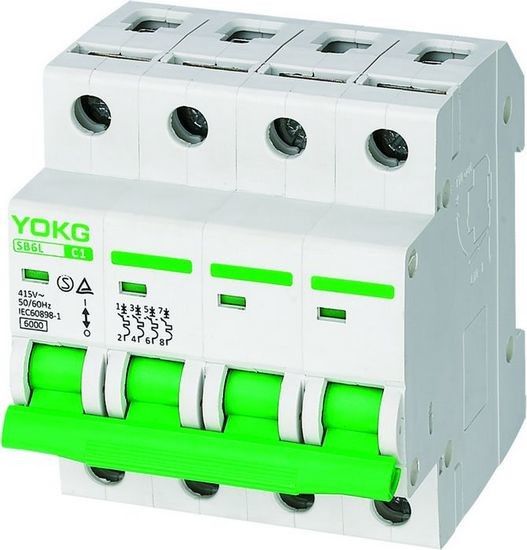

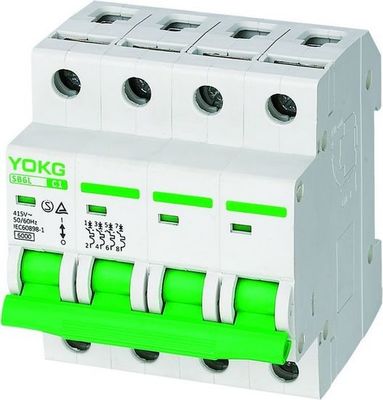

تعداد قطب ها:
ابعاد:
مشخصات فنی:
| لهستانی ها | 1P، 1P+N، 2P، 3P، 3P+N، 4P |
| مشخصات برق | |
| جریان نامی (A) In | 1-63 |
| فرکانس نامی (هرتز) | 50/60 |
| ولتاژ کاری نامی (V) Ue | 1P: 230/400~، 2/3/4P: 400~ |
| رابط کاربری ولتاژ عایق نامی (V). | 500 |
| ولتاژ مقاومت در برابر ضربه (KV) Uimp | 6 |
| ظرفیت قطع اتصال کوتاه (KA) Icn |
6 |
| نوع ترک آنی | B,C,D |
| حداکثر ولتاژ کاری Umax | 440 |
| حداقل ولتاژ کاری Umin | 12 |
| ولتاژ آزمایش دی الکتریک (kv) | 2 |
| عمر مفید ارزش استاندارد مکانیکی | 10000 |
| (OC) مقدار استاندارد الکتریکی | 4000 |
| کنترل و نشانه: | |
| رهاسازی شانت (SHT) | اختیاری |
| تخلیه ولتاژ پایین (UVT) | اختیاری |
| تماس کمکی (AUX) | اختیاری |
| تماس با زنگ هشدار (ALT) | اختیاری |
| نشانگر موقعیت تماس | پیش فرض |
| نشانه خطا | هیچ یک |
| اتصال و نصب: | |
| دمای محیط (با میانگین روزانه≤35℃) | -5℃±40℃ |
| درجه حفاظت از همه طرف | IP40 |
| ترمینال اتصال | IP20 |
| سیم (㎟) | 16 |
| اتوبوس (㎟) | 16 |
| نصب | کابل / باسبار |
| درجه آلودگی | 2 |
| دمای مرجع برای تنظیم عنصر حرارتی (℃) | 30 |
| دمای ذخیره سازی (℃) | -25℃℃+70℃ |
| گشتاور سفت شدن | 3.0 |
| ارتباط | بالا و پایین |
| ابعاد (mm) a (1P/2P/3P/4P) | 17.5/35/52.5/70 |
| b(1P/2P/3P/4P) |
83/83/83/83 |
| (WxHxL) c(1P/2P/3P/4P) | 67/67/67/67 |
