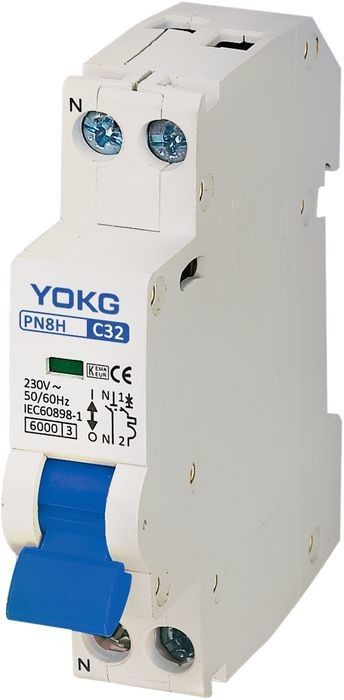

کلیدهای حفاظت مدار MCB 1P+N 40 آمپر 4Kv مینی قطع کننده مدار
کاربرد:
♦ حفاظت در برابر اتصال کوتاه
♦ عملکرد جداسازی
♦ حفاظت از اضافه بار
♦ عملکرد نشانگر موقعیت تماس
♦ پشتیبانی از نصب ریل 35 میلی متری
♦ مناسب برای حفاظت مدار صنعتی، تجاری، بلندمرتبه و مسکونی.
مشخصه ترک آنی:
مدار شکن PB8 برای حفاظت از مدارهای توزیع و انشعاب با بارهای مختلف طراحی شده است.
♦ منحنی B----دستگاه نباید در 0.1 ثانیه در جریان 3 اینچ کار کند.در جریان 5 اینچ باید در کمتر از 0.1S کار کند
♦ منحنی C---- دستگاه نباید در 0.1 ثانیه در 5 اینچ فعلی کار کند.در جریان 10 اینچ باید در کمتر از 0.1S کار کند
♦ منحنی D---- دستگاه نباید در 0.1 ثانیه در 10 اینچ فعلی کار کند.در 20 اینچ فعلی باید در کمتر از 0.1S کار کند
مشخصات عملیاتی بیش از حد جریان:
| خیر | جریان نامی انتشار (A) | حالت اولیه | جریان تست | زمان معین | نتیجه به دست می آید | ملاحظات |
| 1 | 1 تا 63 | حالت کد | 1.13 اینچ | t≤ 1h | غیر سفر | |
| 2 | 1 تا 63 | در آزمون قبلی | 1.45 اینچ | t ~ 1 ساعت | سفر | تنظیم جریان تا مقدار مشخص شده به طور پیوسته در 5 ثانیه |
| 3 | در ≤ 32 | حالت کد | 2.55 اینچ | دهه 1 تا 60 | سفر | |
| در سال 32 | حالت کد | 2.55 اینچ | 1 ＜t ＜ 120s | سفر | ||
| 4 | 1 تا 63 | حالت کد | 3 در | t ≤0.1s | غیر سفر | نوع B |
| 1 تا 63 | حالت کد | 5 اینچ | t ＜0.1s | سفر | نوع B | |
| 1 تا 63 | حالت کد | 5 اینچ | t ≤0.1s | غیر سفر | نوع C | |
| 1 تا 63 | حالت کد | 10 اینچ | t ＜0.1s | سفر | نوع C | |
| 1 تا 63 | حالت کد | 10 اینچ | t ≤0.1s | غیر سفر | نوع D | |
| 1 تا 63 | حالت کد | 20 اینچ | t ＜0.1s | سفر | نوع D |
تعداد قطب ها:
ابعاد:
مشخصات فنی:
| لهستانی ها | 1P+N |
| مشخصات برق | |
| جریان نامی (A) In | 1-40 |
| فرکانس نامی (هرتز) | 50/60 |
| ولتاژ کاری نامی (V) Ue | 230 |
| رابط کاربری ولتاژ عایق نامی (V). | 400 |
| ولتاژ مقاومت در برابر ضربه (KV) Uimp | 4 |
| ظرفیت قطع اتصال کوتاه (KA) Icn | 6 |
| نوع ترک آنی | B,C,D |
| حداکثر ولتاژ کاری Umax | 240 |
| حداقل ولتاژ کاری Umin | - |
| ولتاژ آزمایش دی الکتریک (kv) | 2 |
| عمر مفید ارزش استاندارد مکانیکی | 10000 |
| (OC) مقدار استاندارد الکتریکی | 4000 |
| اتصال و نصب: | |
| دمای محیط (با میانگین روزانه≤35℃) | -5℃±40℃ |
| درجه حفاظت از همه طرف | IP40 |
| ترمینال اتصال | IP20 |
| سیم (㎟) | 10 |
| اتوبوس (㎟) | - |
| نصب | کابل |
| درجه آلودگی | 2 |
| دمای مرجع برای تنظیم عنصر حرارتی (℃) | 30 |
| دمای ذخیره سازی (℃) | -25℃℃+70℃ |
| گشتاور سفت شدن | 2.5 |
| ارتباط | بالا و پایین |
| ابعاد (mm) a (1P/2P/3P/4P) | 17.5 (1P+N) |
| b(1P/2P/3P/4P) |
87 (1P+N) |
| (WxHxL) c(1P/2P/3P/4P) | 77.5 (1P+N) |
بسته بندی و تحویل:
گواهینامه ها:
سوالات متداول:
1. آیا می توانم قیمت محصولات شما را داشته باشم؟
خوب خوش آمدیدلطفا در صورت تمایل برای ما هر گونه درخواست ارسال کنید.شما در عرض 24 ساعت پاسخ ما را دریافت خواهید کرد.
2. آیا می توانیم آرم / وب سایت / نام شرکت خود را روی محصولات چاپ کنیم؟
بله، OEM و ODM در دسترس هستند.
3. زمان سرب برای سفارش معمولی چقدر است؟
7-15 روز برای مقدار سفارش کمتر از 2000 عدد.برای مقدار بیشتر، می توانیم در مورد آن مذاکره کنیم.
4. آیا محصولات نهایی را بررسی می کنید؟
محصولات ما 100٪ خود بازرسی و آزمایش قبل از بسته بندی.
5. شرایط پرداخت چطور؟
30٪ سپرده، باقی مانده پرداخت در برابر کپی B/L.
