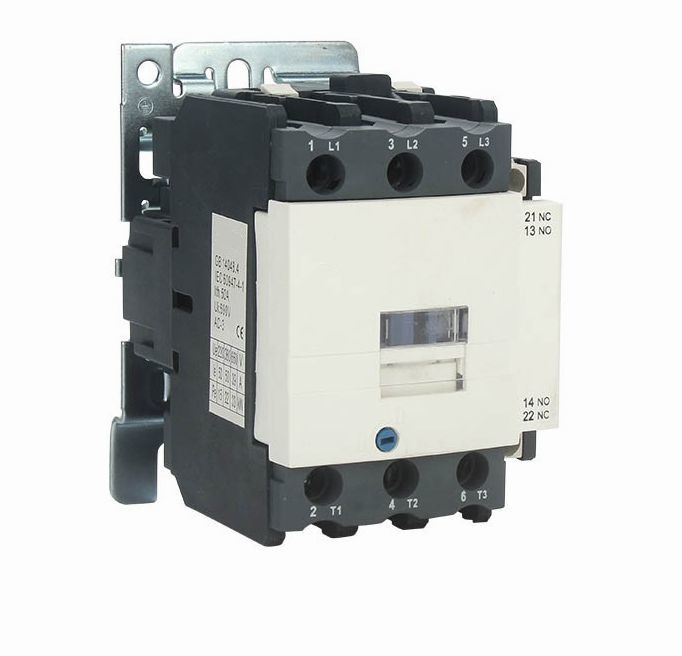

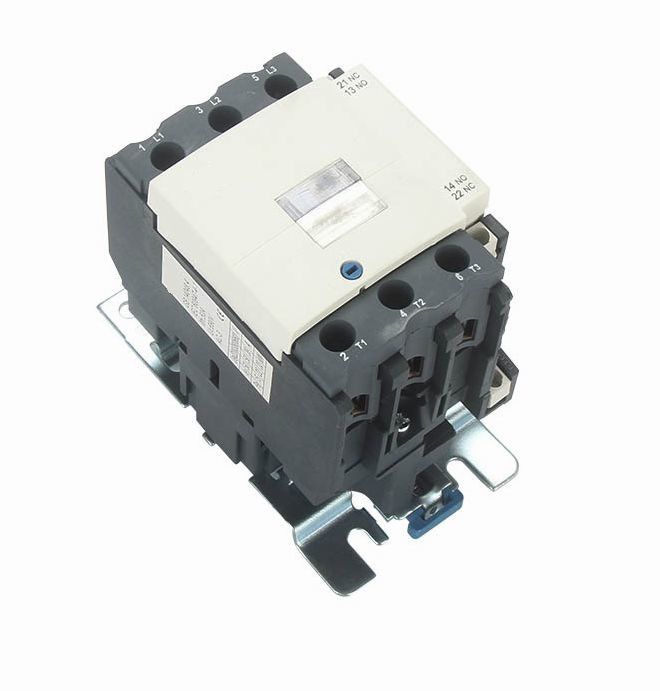

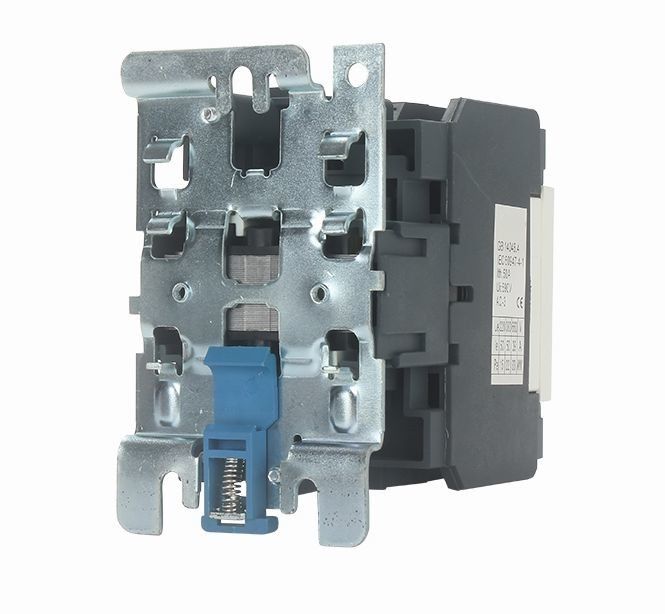

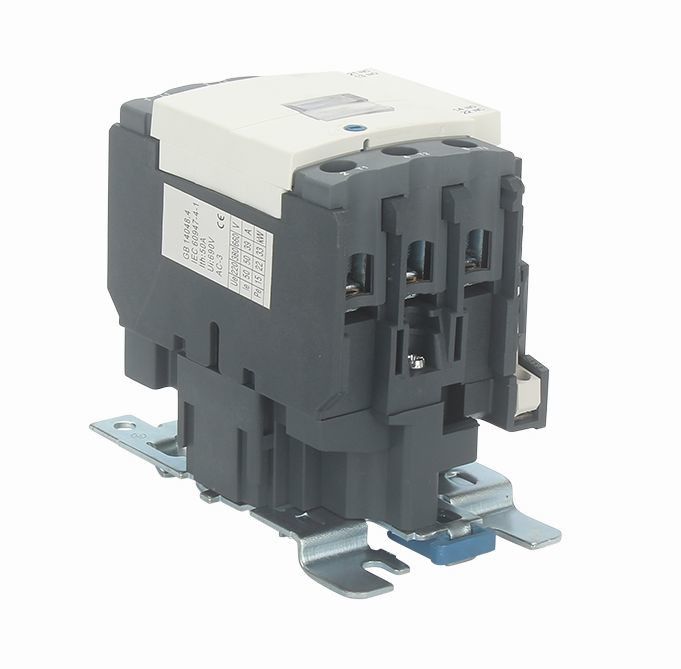

کنتاکتور IEC60947 Telemecanique SC1-40~65 SC180~95 کنتاکتور مغناطیسی AC
عمومی:
نصب: نصب ریل/پیچ
گواهینامه: CE، CB، TUV
استاندارد: IEC 60947-1، IEC 60947-4-1
دمای محیط: -5℃~+40℃
ظرفیت سیم کشی (میلی متر):1.5-35
فرکانس:50/60 هرتز
ارتفاع:≤ 2000 متر
درجه آلودگی:کلاس 3
دسته نصب:III
درجه حفاظت:IP20
ویژگی ها: با طراحی پوشش گرد و غبار، کنتاکتور دارای ویژگی ایمنی بهتر، قابلیت اطمینان است و همچنین می تواند عمر مفید را افزایش دهد.
آنها در حجم کم، وزن سبک، اتلاف انرژی کمتر، عمر طولانی و ایمن و قابل اطمینان هستند.قابل نصب با بلوک کنتاکت های کمکی، رله زمانی و بلوک کنتاکت های محدود جریان و رله حرارتی.
مدل و مفهوم:
پارامترهای اصلی و عملکرد فنی:
| تایپ کنید | SC1-40 | SC1-50 | SC1-65 | SC1-80 | SC1-95 | ||
| جریان گرمایش نامی (A) | 50 | 60 | 80 | 110 | 110 | ||
| ولتاژ عایق نامی (V) | 690 | ||||||
| ولتاژ تحمل ضربه نامی (KV) | 6 | ||||||
| ظرفیت ساخت رتبه بندی شده | 10ل | ||||||
| ظرفیت شکست امتیازی | 8le | ||||||
| لهستانی ها | 3 | ||||||
| تماس کمکی | 1NO + 1NC | ||||||
| جریان مقاومت کوتاه مدت (A) | 10S | 320 | 400 | 520 | 640 | 760 | |
| AC-3 جریان کاری نامی (A) |
220 ولت / 230 ولت | 40 | 50 | 65 | 80 | 95 | |
| 380V/400V | 40 | 50 | 65 | 80 | 95 | ||
| 660V/690V | 34 | 39 | 42 | 49 | 49 | ||
| ظرفیت AC-3 فاز 3 موتور قفس سنجابی (AC-3) KW |
220 ولت / 230 ولت | 11 | 15 | 18.5 | 22 | 25 | |
| 380V/400V | 18.5 | 22 | 30 | 37 | 45 | ||
| 660V/690V | 30 | 33 | 37 | 45 | 45 | ||
| فرکانس عملیات (بار در ساعت) | عمر الکتریکی | 600 | |||||
| زندگی ماشینی | 3600 | ||||||
| عمر الکتریکی AC-3 (10000/بار) | 80 | 60 | 60 | 60 | 60 | ||
| عمر مکانیکی (10000/بار) | 800 | 800 | 800 | 600 | 600 | ||
| نوع فیوز مجهز | RT16-63 | RT16-80 | RT16-80 | RT16-100 | RT16-125 | ||
| ولتاژ منبع تغذیه کنترل نامی Us(V) | 50/60 هرتز | 12 تا 480 | |||||
| محدوده عملیات | کشش به داخل | (85% ~ 110%) ایالات متحده +40℃ | |||||
| رها کردن | (20% ~ 75%) ما -5℃ | ||||||
| توان متوسط سیم پیچ ac (VA) | شروع کنید | 200 | |||||
| نگه داشتن | 20 | ||||||
| کلاس راندمان برق | کلاس 3 | ||||||
| تلفات حرارتی (W) | 6 تا 10 | ||||||
| زمان فعال سازی (ms) | نزدیک | 20 تا 25 | 20 تا 35 | ||||
| زنگ تفريح | 8 تا 15 | 8 تا 20 | |||||
| سیم کشی مدار اصلی | سیم انعطاف پذیر بدون سرما فشار دادن پایانه (㎟) |
1 چوب | 2.5 تا 25 | 2.5 تا 25 | 2.5 تا 25 | 4 تا 50 | 4 تا 50 |
| 2 عدد چوب | 2.5 تا 16 | 2.5 تا 16 | 2.5 تا 16 | 4 تا 25 | 4 تا 25 | ||
| سیم انعطاف پذیر با سرما فشار دادن پایانه (㎟) |
1 چوب | 2.5 تا 25 | 2.5 تا 25 | 2.5 تا 25 | 4 تا 50 | 4 تا 50 | |
| 2 عدد چوب | 2.5 تا 10 | 2.5 تا 10 | 2.5 تا 10 | 4 تا 16 | 4 تا 16 | ||
| سیم سخت (㎟) | 1 چوب | 2.5 تا 25 | 2.5 تا 25 | 2.5 تا 25 | 4 تا 50 | 4 تا 50 | |
| 2 عدد چوب | 2.5 تا 16 | 2.5 تا 16 | 2.5 تا 16 | 4 تا 25 | 4 تا 25 | ||
| اندازه پیچ بست | M8 | M10 | |||||
| گشتاور بست سفت کردن (Nm) | 3.5 | 4 | |||||
| سیم کشی حلقه کنترل | سیم انعطاف پذیر بدون سرما فشار دادن پایانه (㎟) |
1 چوب | 1 تا 4 | 1 تا 4 | 1 تا 4 | 1 تا 4 | 1 تا 4 |
| 2 عدد چوب | 1 تا 4 | 1 تا 4 | 1 تا 4 | 1 تا 4 | 1 تا 4 | ||
| سیم انعطاف پذیر با سرما فشار دادن پایانه (㎟) |
1 چوب | 1 تا 4 | 1 تا 4 | 1 تا 4 | 1 تا 4 | 1 تا 4 | |
| 2 عدد چوب | 1 تا 2.5 | 1 تا 2.5 | 1 تا 2.5 | 1 تا 2.5 | 1 تا 2.5 | ||
| سیم سخت (㎟) | 1 چوب | 1 تا 4 | 1 تا 4 | 1 تا 4 | 1 تا 4 | 1 تا 4 | |
| 2 عدد چوب | 1 تا 4 | 1 تا 4 | 1 تا 4 | 1 تا 4 | 1 تا 4 | ||
| اندازه پیچ بست | M3.5 | ||||||
| گشتاور بست سفت کردن (Nm) | 0.8 | ||||||
ابعاد ظاهری و نصب:
ابعاد نصب:
| تایپ کنید | حداکثر | حداکثر B | حداکثر C | آ | ب | ∅ |
| SC1-40-65 | 75 | 127 | 119 | 40 | 100/110 | 6.5 |
| SC1-80-95 | 85 | 127 | 130 | 40 | 100/110 | 6.5 |
