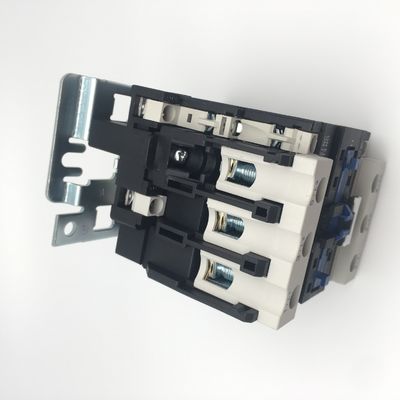

کنتاکتور OEM ODM Ac 3 Phase Contactor 40A 220v 380 Vac Magnetic Contactor
امکانات:
این محصول با ساختار کاملاً چسبنده پلاستیکی ساخته شده است و از خاصیت ارتجاعی خود پلاستیک بهره می برد.باعث صرفه جویی در کار و زمان و موادی می شود که برای نصب یا جدا کردن به پیچ و ابزار خاصی نیاز ندارند.
همراه با بلوک تماس کمکی، تأخیر تایمر و دستگاه های قفل کننده مکانیکی و غیره، به کنتاکتور تاخیر، کنتاکتور قفل کننده مکانیکی تبدیل می شود.با رله حرارتی، با استارت الکترومغناطیسی ترکیب می شود.
مدل و مفهوم:
پارامترهای اصلی و عملکرد فنی:
| تایپ کنید | SC25 | ||
| جریان گرمایش نامی (A) | 40 | ||
| ولتاژ عایق نامی (V) | 690 | ||
| ولتاژ تحمل ضربه نامی (KV) | 6 | ||
| ظرفیت ساخت رتبه بندی شده | 10ل | ||
| ظرفیت شکست امتیازی | 8le | ||
| لهستانی ها | 3 | ||
| تماس کمکی | NO/NC | ||
| جریان مقاومت کوتاه مدت (A) | 10S | 200 | |
| جریان کاری نامی (A) | 380 ولت | AC-3 | 25 |
| AC-4 | 8.5 | ||
| 660 ولت | AC-3 | 18 | |
| AC-4 | 4.4 | ||
| ظرفیت AC-3 فاز 3 موتور قفس سنجابی (AC-3) KW |
220 ولت | 5.5 | |
| 380 ولت | 11 | ||
| 660 ولت | 15 | ||
| فرکانس عملیات (بار در ساعت) | عمر الکتریکی | AC-3 | 600 |
| AC-4 | 300 | ||
| زندگی ماشینی | 3600 | ||
| عمر الکتریکی (10000/بار) | AC-3 | 100 | |
| AC-4 | 20 | ||
| عمر مکانیکی (10000/بار) | 1000 | ||
| نوع فیوز مجهز | RT16-40 | ||
| ولتاژ منبع تغذیه کنترل نامی Us(V) | 50/60 هرتز | 12 تا 480 | |
| محدوده عملیات | کشش به داخل | (85%~110%) ایالات متحده +40℃ | |
| رها کردن | (20%~75%) آمریکا -5℃ | ||
| توان متوسط سیم پیچ ac (VA) | شروع کنید | 110 | |
| نگه داشتن | 11 | ||
| کلاس راندمان برق | کلاس 3 | ||
| تلفات حرارتی (W) | 3 ~ 4 | ||
| زمان فعال سازی (ms) | نزدیک | 12 تا 25 | |
| زنگ تفريح | 5 تا 20 | ||
| سیم کشی مدار اصلی | سیم انعطاف پذیر بدون سرما فشار دادن پایانه (㎟) |
1 چوب | 1.5 تا 10 |
| 2 عدد چوب | 1.5 تا 6 | ||
| سیم انعطاف پذیر با سرما فشار دادن پایانه (㎟) |
1 چوب | 1 تا 6 | |
| 2 عدد چوب |
1 تا 4 |
||
| سیم سخت (㎟) | 1 چوب | 1.5 تا 6 | |
| 2 عدد چوب |
1.5 تا 6 |
||
| اندازه پیچ بست | M4 | ||
| گشتاور بست سفت کردن (Nm) | 1.2 | ||
| سیم کشی حلقه کنترل | سیم انعطاف پذیر بدون سرما فشار دادن پایانه (㎟) |
1 چوب | 1 تا 4 |
| 2 عدد چوب | 1 تا 4 | ||
| سیم انعطاف پذیر با سرما فشار دادن پایانه (㎟) |
1 چوب | 1 تا 4 | |
| 2 عدد چوب | 1 تا 2.5 | ||
| سیم سخت (㎟) | 1 چوب | 1 تا 4 | |
| 2 عدد چوب | 1 تا 4 | ||
| اندازه پیچ بست | M3.5 | ||
| گشتاور بست سفت کردن (Nm) | 0.8 |
||
| نصب و راه اندازی | نصب ریل یا پیچ |
| گواهینامه | CE، CB، TUV |
| استاندارد | IEC 60947-1، IEC 60947-4-1 |
| زندگی مکانیکی | 1000 |
| فرکانس عملیات | 300-1200 بار در ساعت |
| دمای محیط | -5℃~+40℃ |
| ظرفیت سیم کشی (میلی متر) | 1.5-35 |
| ارتفاع | ≤ 2000 متر |
| درجه حفاظت | IP20 |
| قابل نصب با بلوک کنتاکت های کمکی، رله زمانی و بلوک کنتاکت های محدود جریان و رله حرارتی | |
| حجم کوچک، وزن سبک، اتلاف انرژی کمتر، عمر طولانی و ایمنی و قابلیت اطمینان | |
| می تواند به کنتاکت کمکی 1NO یا کنتاکت کمکی 1NC (کمتر از 32A) و کنتاکت کمکی 1NO+کنتاکت کمکی 1NC (بیش از 40A) مجهز شود.علاوه بر این، می توان آن را به بلوک کنتاکتور کمکی F4 (2 بلوک یا 4 بلوک) مجهز کرد. | |
ابعاد نصب:
| حداکثر | حداکثر B | حداکثر C | آ | ب | ∅ |
| 57 | 86 | 95 | 40 | 48 | 4.5 |
