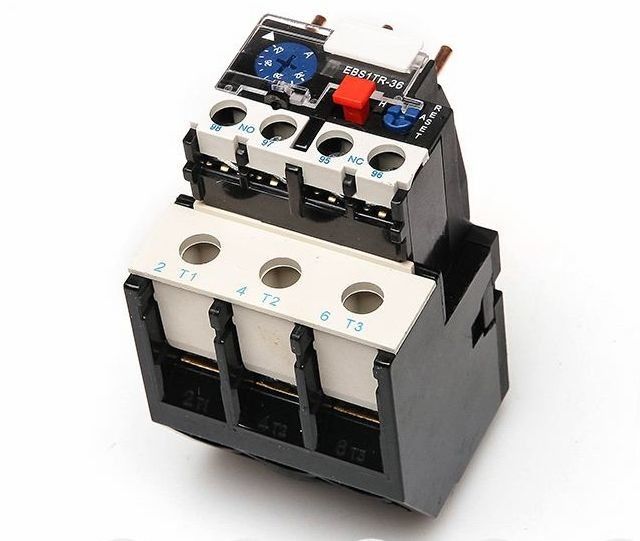

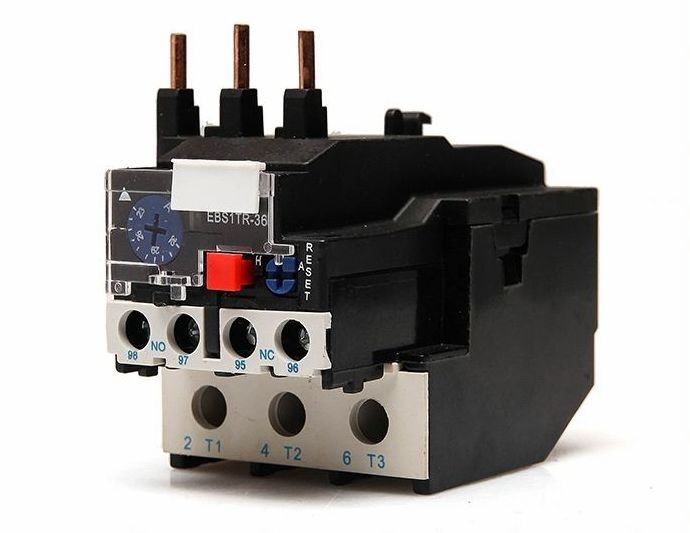

رله حفاظت از اضافه بار حرارتی 30A 50A 80 آمپر LR2-D33
کاربرد:
رله حرارتی سری LR2-D را می توان در مدار 50 هرتز یا 60 هرتز، ولتاژ عایق نامی 660 ولت، جریان نامی 0.1-93 آمپر برای محافظت از شکست فاز در هنگام اضافه بار موتور الکتریکی استفاده کرد.
رله دارای مکانیسم و جبران دما متفاوت است و می توان آن را به کنتاکتور AC سری HC-D وصل کرد.این پیشرفته ترین رله حرارتی در دهه نود در جهان است.
مشخصات فنی:
♦ پارامتر اساسی مدار اصلی:
ولتاژ عایق نامی 660 ولت
جریان کاری دارای امتیاز 25،36،93A به طور جداگانه
مهر و موم تنظیم کننده جریان تنظیم نامی و تنظیم
جریان جزء حرارتی
♦ مدار کمکی
یک جفت تماس NO و NC با عایق الکتریکی وجود دارد
فرکانس نامی 50-60 هرتز
از گروه، ولتاژ کاری نامی، تعیین جریان حرارتی و جریان نامی استفاده کنید
| تایپ کنید | جریان کاری نامی | جزء حرارتی | ||
| رله حرارتی | جریان نامی (A) | نامی یا مقیاس جریان نامی (A) | ||
| LR2-D13 | 25 | LR2-D1301 | 0.2 | 0.10-0.16 |
| LR2-D1302 | 0.3 | 0.16-0.25 | ||
| LR2-D1303 | 0.4 | 0.25-0.40 | ||
| LR2-D1304 | 0.6 | 0.40-0.63 | ||
| LR2-D1305 | 1.0 | 0.63-1.0 | ||
| LR2-D1306 | 1.6 | 1.0-1.6 | ||
| LR2-D13X6 | 2.0 | 1.25-2.0 | ||
| LR2-D1307 | 2.5 | 1.6-2.5 | ||
| LR2-D1308 | 4.0 | 2.5-4.0 | ||
| LR2-D1310 | 6.0 | 4.0-6.0 | ||
| LR2-D1312 | 8.0 | 5.5-8.0 | ||
| LR2-D1314 | 10.0 | 7.0-10.0 | ||
| LR2-D1316 | 13.0 | 9.0-13.0 | ||
| LR2-D1321 | 18.0 | 12.0-18.0 | ||
| LR2-D1322 | 25.0 | 17.0-25.0 | ||
| LR2-D23 | 36 | LR2-D2353 | 32.0 | 23.0-32.0 |
| LR2-D2355 | 36.0 | 28.0-36.0 | ||
| LR2-D33 | 93 | LR2-D3353 | 32.0 | 23.0-32.0 |
| LR2-D3355 | 40.0 | 30.0-40.0 | ||
| LR2-D3357 | 50.0 | 37.0-50.0 | ||
| LR2-D3359 | 65.0 | 48.0-65.0 | ||
| LR2-D3361 | 70.0 | 55.0-70.0 | ||
| LR2-D3363 | 90.0 | 63.0-80.0 | ||
| LR2-D3365 | 93.0 | 80.0-93.0 | ||
