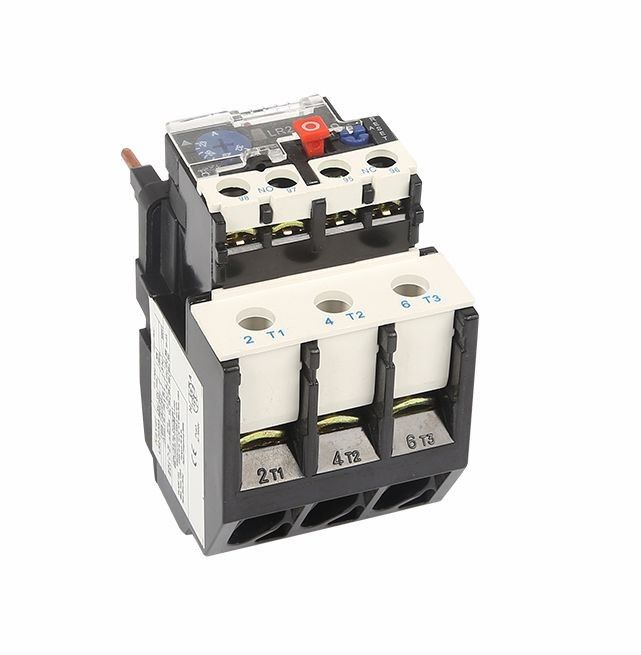

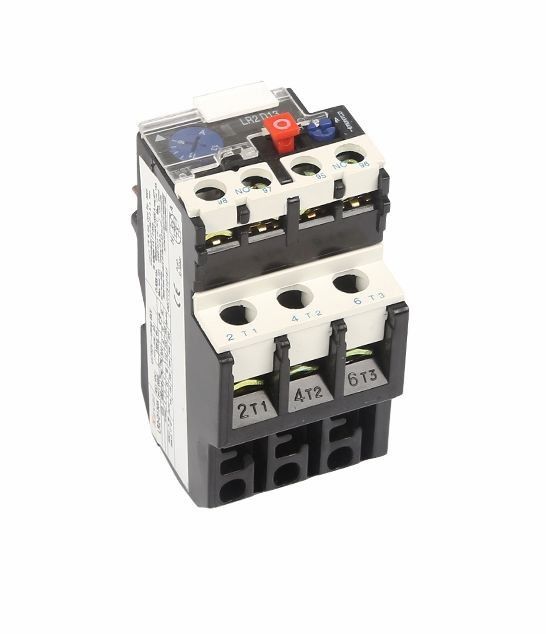

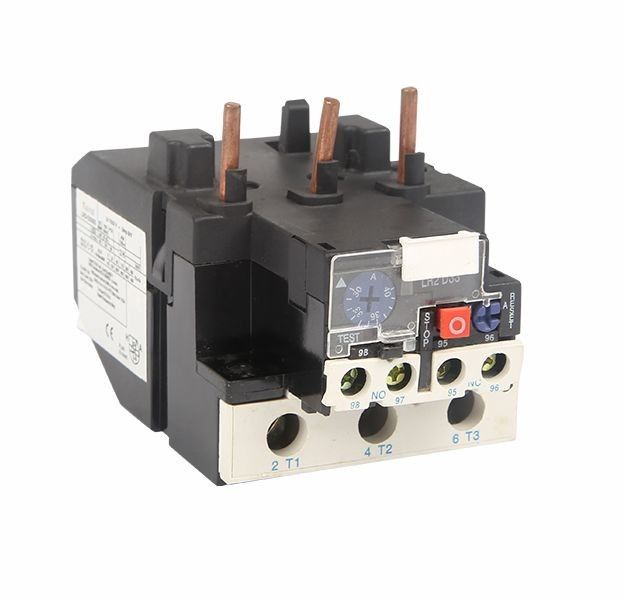

رله استارت موتور 24 Vac 240V پاور رله پایه روی سوئیچ رله مغناطیسی واحد ac
کاربرد:
رله حرارتی سری LR2-D را می توان در مدار 50 هرتز یا 60 هرتز، ولتاژ عایق نامی 660 ولت، جریان نامی 0.1-93 آمپر برای محافظت از شکست فاز در هنگام اضافه بار موتور الکتریکی استفاده کرد.
رله دارای مکانیسم و جبران دما متفاوت است و می توان آن را به کنتاکتور AC سری LC1-D وصل کرد.این پیشرفته ترین رله حرارتی در دهه نود در جهان است.
الف. پارامتر اساسی مدار اصلی
(آ).ولتاژ عایق نامی 660 ولت.
(ب).جریان کاری دارای امتیاز 25،36،93A به طور جداگانه.
(ج).مهر و موم تنظیم کننده جریان تنظیم نامی و تنظیم.
(د).جریان جزء حرارتی (لیست 1 را ببینید)
B. مدار کمکی
(آ).یک جفت تماس NO/ و N/C با عایق الکتریکی وجود دارد.
(ب).ولتاژ عایق نامی 500 ولت.
(ج).فرکانس نامی 50-60 هرتز
(د).از گروه، ولتاژ کاری نامی، جریان حرارتی و جریان نامی استفاده کنید.
مشخصه حرکت: زمان حرکت تعادل سه فاز
| خیر | زمان تنظیم جریان | زمان حرکت | شرط شروع | دمای محیط | ||
| 1 | 1.05 | > 2 ساعت | حالت سرد | 20±5oC | ||
| 2 | 1.2 | <2 ساعت | حالت حرارتی (به دنبال آزمایش شماره 1) | |||
| 3 | 1.5 | <4 دقیقه | ||||
| 4 | 7.2 | 10A | 2s< Tp≤10s | ≤63A | حالت سرد | |
| 10 | 4s< Tp≤10s | > 63A | ||||
مشخصه حرکت از دست دادن فاز
| خیر | زمان تنظیم جریان | زمان حرکت | شرط شروع | دمای محیط | |
| هر دو فاز | فاز دیگه | ||||
| 1 | 1.0 | 0.9 | > 2 ساعت | حالت سرد | 20±5oC |
| 2 | 1.15 | 0 | <2 ساعت | حالت حرارتی (به دنبال آزمایش شماره 1) |
|
| تایپ کنید | عدد | محدوده تنظیم (A) | برای کنتاکتور |
| LR2-D13 | 1301 | 0.1 ~ 0.16 | CJX2-09~32 |
| 1302 | 0.16 ~ 0.25 | CJX2-09~32 | |
| 1303 | 0.25 ~ 0.4 | CJX2-09~32 | |
| 1304 | 0.4 ~ 0.63 | CJX2-09~32 | |
| 1305 | 0.63 ~ 1 | CJX2-09~32 | |
| 1306 | 1 ~ 1.6 | CJX2-09~32 | |
| 1307 | 1.6 ~ 2.5 | CJX2-09~32 | |
| 1308 | 2.5 ~ 4 | CJX2-09~32 | |
| 1310 | 4 ~ 6 | CJX2-09~32 | |
| 1312 | 5.5 ~ 8 | CJX2-09~32 | |
| 1314 | 7 تا 10 | CJX2-09~32 | |
| 1316 | 9 تا 13 | CJX2-09~32 | |
| 1321 | 12 تا 18 | CJX2-09~32 | |
| 1322 | 17 تا 25 | CJX2-32 | |
| LR2-D25 | 2353 | 23 تا 32 | CJX2-09~32 |
| 2355 | 30 تا 40 | CJX2-09~32 | |
| LR2-D33 | 3322 | 17 تا 25 | CJX2-09~32 |
| 3353 | 23 تا 32 | CJX2-09~32 | |
| 3355 | 30 تا 40 | CJX2-09~32 | |
| 3357 | 37 تا 50 | CJX2-09~32 | |
| 3359 | 48 تا 65 | CJX2-09~32 | |
| 3361 | 55 تا 70 | CJX2-09~32 | |
| 3363 | 63 تا 80 | CJX2-09~32 | |
| 3365 | 80 تا 93 | CJX2-95 | |
| LR2-D43 | 4365 | 80 تا 104 | CJX2-95 |
| 4367 | 95 تا 120 | CJX2-95~115 | |
| 4369 | 110 تا 140 | CJX2-115 |
| تایپ کنید | جریان کار نامی رله حرارتی | جزء حرارتی | ||
| جریان نامی (A) |
دارای رتبه یا مقیاس جریان نامی (A) |
|||
| LR2-D13 | 25 | LR2-D1301 | 0.16 | 0.10-0.16 |
| LR2-D1302 | 0.25 | 0.16-0.25 | ||
| LR2-D1303 | 0.4 | 0.25-0.40 | ||
| LR2-D1304 | 0.63 | 0.40-0.63 | ||
| LR2-D1305 | 1 | 0.63-1.0 | ||
| LR2-D1306 | 1.6 | 1.0-1.6 | ||
| LR2-D13x6 | 2 | 1.25-2.0 | ||
| LR2-D1307 | 2.5 | 1.6-2.5 | ||
| LR2-D1308 | 4 | 2.5-4.0 | ||
| LR2-D1310 | 6 | 4.0-6.0 | ||
| LR2-D1312 | 8 | 5.5-8.0 | ||
| LR2-D1314 | 10 | 7.0-10.0 | ||
| LR2-D1316 | 13 | 9.0-13.0 | ||
| LR2-D1321 | 18 | 12.0-18.0 | ||
| LR2-D1322 | 25 | 17.0-25.0 | ||

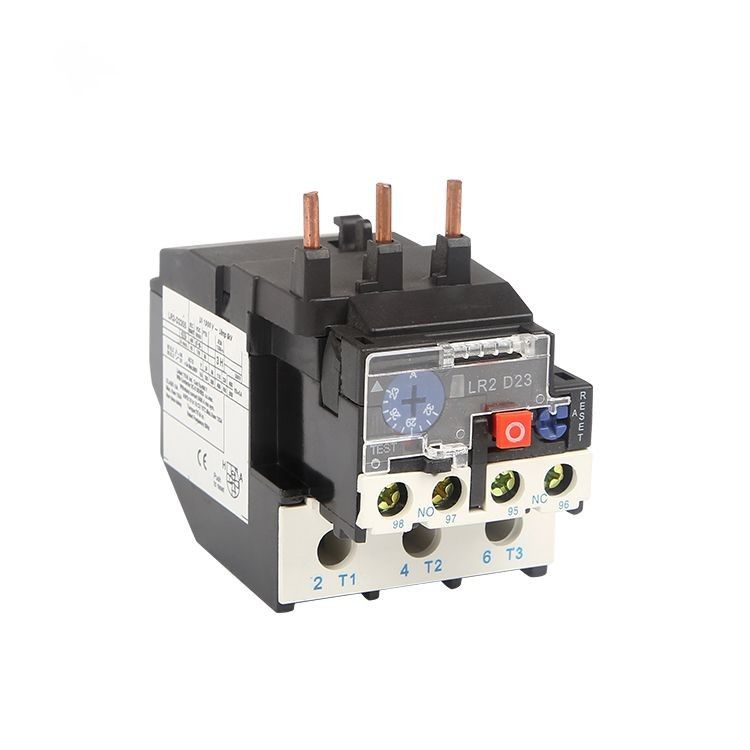

| LR2-D23 | 36 | LR2-D2353 | 32 | 23.0-32.0 |
| LR2-D2355 | 36 | 28.0-36.0 | ||
| LR2-D33 | 93 | LR2-D3353 | 32 | 23.0-32.0 |
| LR2-D3355 | 40 | 30.0-40.0 | ||
| LR2-D3357 | 50 | 37.0-50.0 | ||
| LR2-D3359 | 65 | 48.0-65.0 | ||
| LR2-D3361 | 70 | 55.0-70.0 | ||
| LR2-D3363 | 90 | 63.0-80.0 | ||
| LR2-D3365 | 93 | 80.0-93.0 | ||
گواهینامه ها:
بسته بندی و تحویل:
چرا ما را انتخاب کنید:
--------------------------------------------
آ.در 24 ساعت کاری به درخواست خود پاسخ دهید.
براهنمایی فنی و حرفه ای.
ج ما محصولات با کیفیت را مطابق با استانداردهای IEC انجام می دهیم.
دنزدیک به 20 سال تجربه صادرات در بازار خارج از کشور
ما محصولات عالی را حفظ می کنیم و برای رضایت 100٪ مشتری تلاش می کنیم.بازخورد خوب بسیار مهم است، ما از پیشنهاد یا بازخورد مهربان شما در مورد کالاها و خدمات ما استقبال می کنیم.
سوالات متداول:
1. آیا می توانم قیمت محصولات شما را داشته باشم؟
خوب خوش آمدیدلطفا در صورت تمایل برای ما هر گونه درخواست ارسال کنید.شما در عرض 24 ساعت پاسخ ما را دریافت خواهید کرد.
2. آیا می توانیم آرم / وب سایت / نام شرکت خود را روی محصولات چاپ کنیم؟
بله، OEM و ODM در دسترس هستند.
3. زمان سرب برای سفارش معمولی چقدر است؟
7-15 روز برای مقدار سفارش کمتر از 2000 عدد.برای مقدار بیشتر، می توانیم در مورد آن مذاکره کنیم.
4. آیا محصولات نهایی را بررسی می کنید؟
محصولات ما 100٪ خود بازرسی و آزمایش قبل از بسته بندی.
5. شرایط پرداخت چطور؟
سفارش استاندارد می تواند پرداخت شود T/T، L/C، سفارش کوچک می تواند پشتیبانی کند اتحادیه غربی
