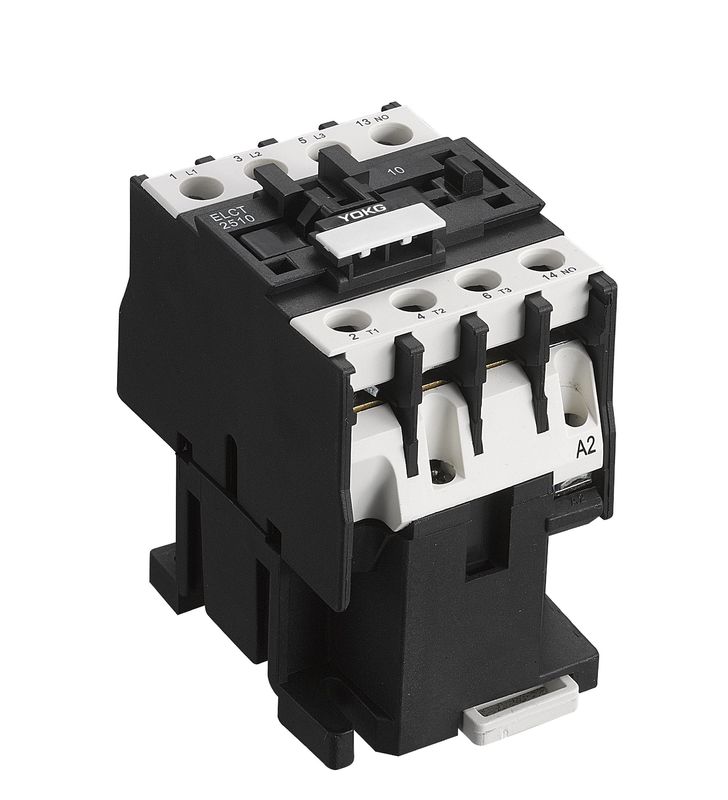

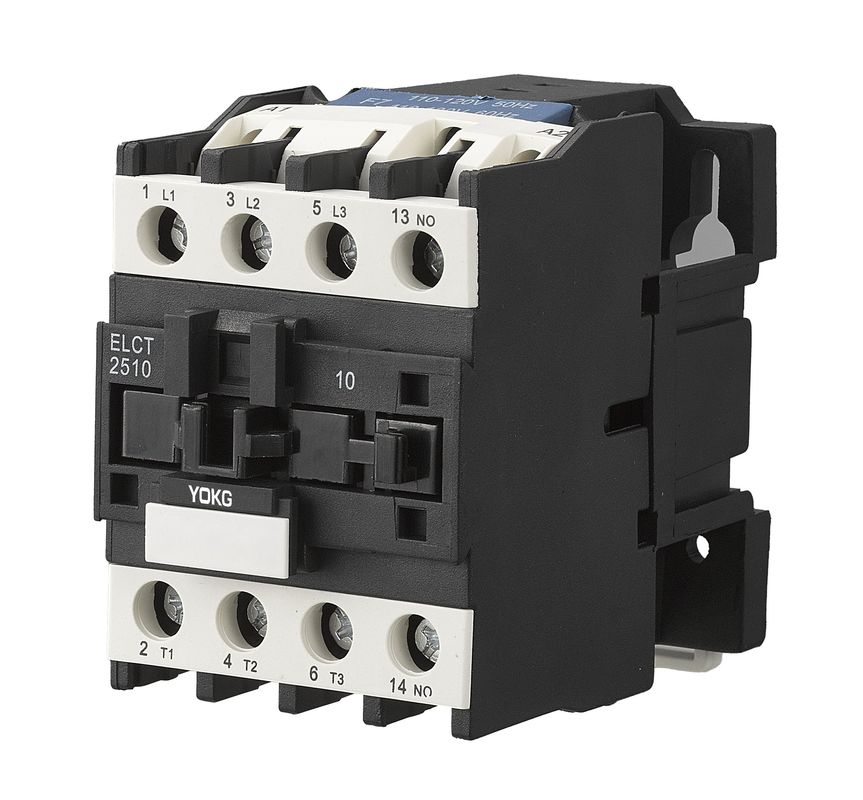

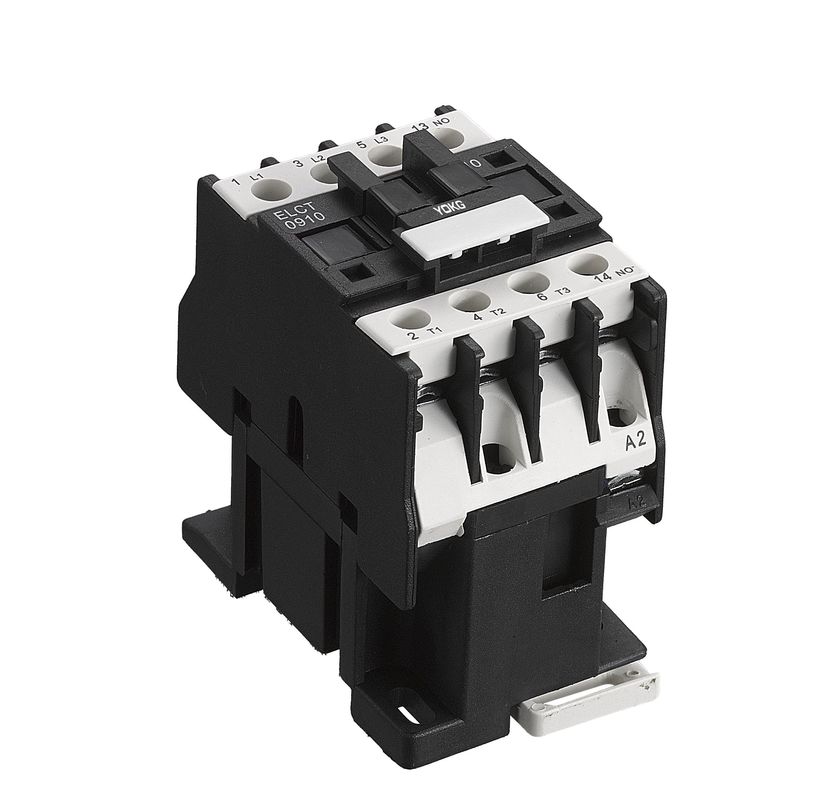

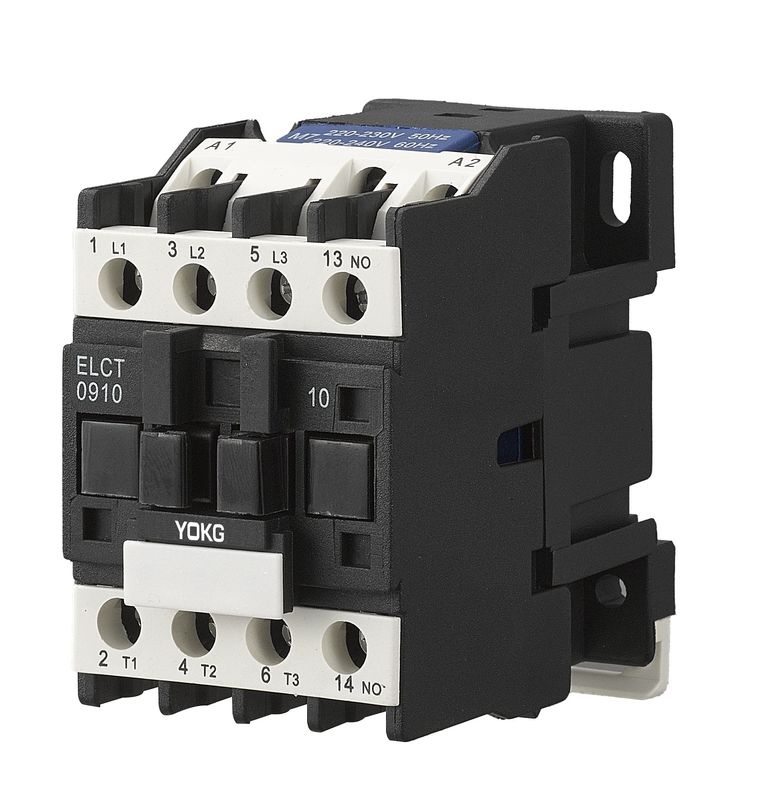

کنتاکتور 4 قطبی AC 3P 50A 690V 1NO یا سوئیچ کنتاکتور برقی 1NC 50 هرتز 60 هرتز
کاربرد:
کنتاکتور AC سری SC (از این پس کنتاکتور) برای استفاده در مدارها تا ولتاژ نامی 690 ولت AC 50 هرتز یا 60 هرتز، جریان نامی تا 95 آمپر، برای ساخت، شکستن، راه اندازی مکرر و کنترل موتور AC مناسب است.همراه با رله حرارتی، به استارت الکترومغناطیسی برای محافظت از مدارهای اضافه بار تبدیل می شود.
این کنتاکتور سری مطابق با GB 14048، IEC60947-4-1 است.
عمومی:
دمای هوای محیط: ≤-5℃--+40℃
ارتفاع: ≤ 2000 متر؛
درجه آلودگی: کلاس 3
دسته نصب: III
درجه حفاظت: IP20
ویژگی: حجم کوچک، وزن سبک، اتلاف انرژی کمتر، عمر طولانی، ایمن و قابل اطمینان
کاربرد: بلوک کنتاکت های کمکی، رله زمانی، بلوک کنتاکت های محدود جریان، رله حرارتی و غیره.
نصب: ریل دینامیک 35 میلی متر (SC09~95)، ریل دیل 75 میلی متر (SC40~95)، پیچ
مدل و مفهوم:
پارامترهای اصلی و عملکرد فنی:
| تایپ کنید | SC25 | ||
| جریان گرمایش نامی (A) | 40 | ||
| ولتاژ عایق نامی (V) | 690 | ||
| ولتاژ تحمل ضربه نامی (KV) | 6 | ||
| ظرفیت ساخت رتبه بندی شده | 10ل | ||
| ظرفیت شکست امتیازی | 8le | ||
| لهستانی ها | 3 | ||
| تماس کمکی | NO/NC | ||
| جریان مقاومت کوتاه مدت (A) | 10S | 200 | |
| جریان کاری نامی (A) | 380 ولت | AC-3 | 25 |
| AC-4 | 8.5 | ||
| 660 ولت | AC-3 | 18 | |
| AC-4 | 4.4 | ||
| ظرفیت AC-3 فاز 3 موتور قفس سنجابی (AC-3) KW |
220 ولت | 5.5 | |
| 380 ولت | 11 | ||
| 660 ولت | 15 | ||
| فرکانس عملیات (بار در ساعت) | عمر الکتریکی | AC-3 | 600 |
| AC-4 | 300 | ||
| زندگی ماشینی | 3600 | ||
| عمر الکتریکی (10000/بار) | AC-3 | 100 | |
| AC-4 | 20 | ||
| عمر مکانیکی (10000/بار) | 1000 | ||
| نوع فیوز مجهز | RT16-40 | ||
| ولتاژ منبع تغذیه کنترل نامی Us(V) | 50/60 هرتز | 12 تا 480 | |
| محدوده عملیات | کشش به داخل | (85%~110%) ایالات متحده +40℃ | |
| رها کردن | (20%~75%) آمریکا -5℃ | ||
| توان متوسط سیم پیچ ac (VA) | شروع کنید | 110 | |
| نگه داشتن | 11 | ||
| کلاس راندمان برق | کلاس 3 | ||
| تلفات حرارتی (W) | 3 ~ 4 | ||
| زمان فعال سازی (ms) | نزدیک | 12 تا 25 | |
| زنگ تفريح | 5 تا 20 | ||
| سیم کشی مدار اصلی | سیم انعطاف پذیر بدون سرما فشار دادن پایانه (㎟) |
1 چوب | 1.5 تا 10 |
| 2 عدد چوب | 1.5 تا 6 | ||
| سیم انعطاف پذیر با سرما فشار دادن پایانه (㎟) |
1 چوب | 1 تا 6 | |
| 2 عدد چوب | 1 تا 4 | ||
| سیم سخت (㎟) | 1 چوب | 1.5 ~ 6 | |
| 2 عدد چوب | 1.5 تا 6 | ||
| اندازه پیچ بست | M4 | ||
| گشتاور بست سفت کردن (Nm) | 1.2 | ||
| سیم کشی حلقه کنترل | سیم انعطاف پذیر بدون سرما فشار دادن پایانه (㎟) |
1 چوب | 1 تا 4 |
| 2 عدد چوب | 1 تا 4 | ||
| سیم انعطاف پذیر با سرما فشار دادن پایانه (㎟) |
1 چوب | 1 تا 4 | |
| 2 عدد چوب | 1 تا 2.5 | ||
| سیم سخت (㎟) | 1 چوب | 1 تا 4 | |
| 2 عدد چوب | 1 تا 4 | ||
| اندازه پیچ بست | M3.5 | ||
| گشتاور بست سفت کردن (Nm) | 0.8 |
||
ابعاد نصب:
| حداکثر | حداکثر B | حداکثر C | آ | ب | ∅ |
| 57 | 86 | 95 | 40 | 48 | 4.5 |
