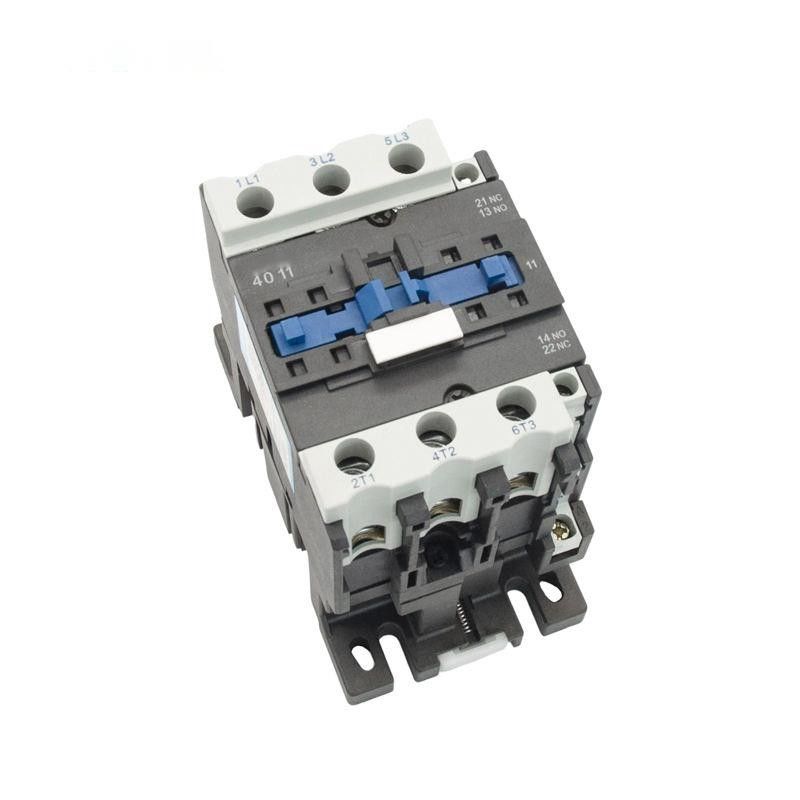

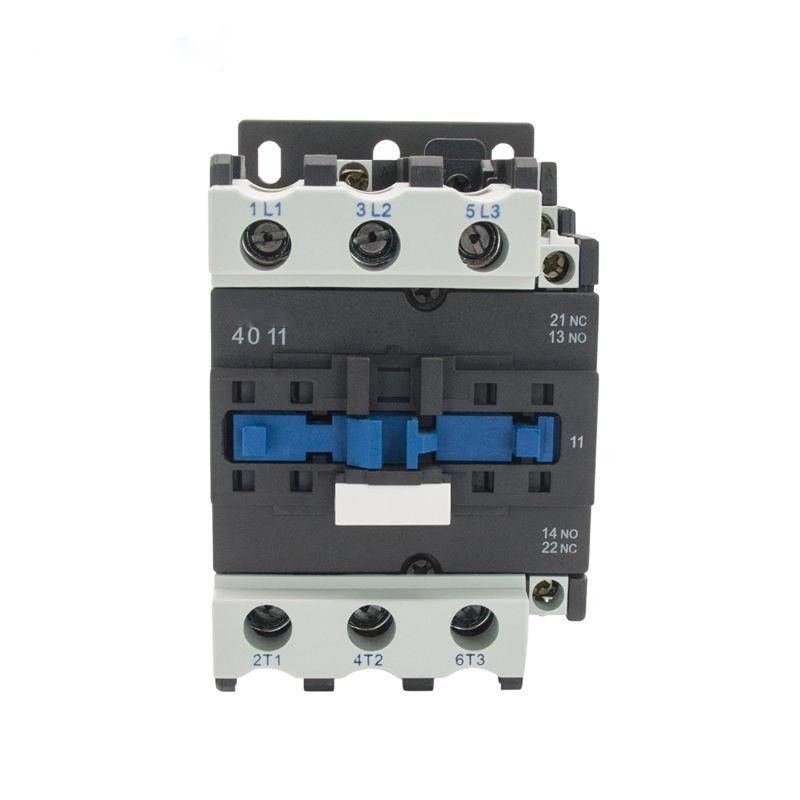

کنتاکتورهای مغناطیسی ولتاژ پایین 60A AC 50/60Hz 220V 380V 400V 500V 9A-95A
کاربرد:
کنتاکتور AC سری SC (از این پس کنتاکتور) برای استفاده در مدارها تا ولتاژ نامی 690 ولت AC 50 هرتز یا 60 هرتز، جریان نامی تا 95 آمپر، برای ساخت، شکستن، راه اندازی مکرر و کنترل موتور AC مناسب است.همراه با رله حرارتی، به استارت الکترومغناطیسی برای محافظت از مدارهای اضافه بار تبدیل می شود.
این کنتاکتور سری مطابق با GB 14048، IEC60947-4-1 است.
مدل و مفهوم:
پارامترهای اصلی و عملکرد فنی:
تایپ کنید | SC40 | SC50 | SC65 | ||
جریان گرمایش نامی (A) | 60 | 80 | 80 | ||
ولتاژ عایق نامی (V) | 690 | 690 | 690 | ||
ولتاژ تحمل ضربه نامی (KV) | 6 | 6 | 6 | ||
ظرفیت ساخت رتبه بندی شده | 10ل | 10ل | 10ل | ||
ظرفیت شکست امتیازی | 8le | 8le | 8le | ||
لهستانی ها | 3 | 3 | 3 | ||
تماس کمکی | NO+NC | NO+NC | NO+NC | ||
جریان مقاومت کوتاه مدت (A) | 10S | 320 | 400 | 520 | |
جریان کاری نامی (A) | 380 ولت | AC-3 | 40 | 50 | 65 |
AC-4 | 18.5 | 24 | 28 | ||
660 ولت | AC-3 | 34 | 39 | 42 | |
AC-4 | 9 | 12 | 14 | ||
ظرفیت AC-3 فاز 3 موتور قفس سنجابی (AC-3) KW |
220 ولت | 11 | 15 | 18.5 | |
380 ولت | 18.5 | 22 | 30 | ||
660 ولت | 30 | 37 | 37 | ||
فرکانس عملیات (بار در ساعت) | عمر الکتریکی | AC-3 | 600 | 600 | 600 |
AC-4 | 300 | 300 | 300 | ||
زندگی ماشینی | 3600 | 3600 | 3600 | ||
عمر الکتریکی (10000/بار) | AC-3 | 80 | 60 | 60 | |
AC-4 | 15 | 15 | 15 | ||
عمر مکانیکی (10000/بار) | 800 | 800 | 800 | ||
نوع فیوز مجهز | RT16-63 | RT16-80 | RT16-80 | ||
ولتاژ منبع تغذیه کنترل نامی Us(V) | 50/60 هرتز | 12 تا 480 | 12 تا 480 | 12 تا 480 | |
محدوده عملیات | کششی | (85%~110%) ایالات متحده +40℃ | (85%~110%) ایالات متحده +40℃ | (85%~110%) ایالات متحده +40℃ | |
رها کردن | (20%~75%) آمریکا -5℃ | (20%~75%) آمریکا -5℃ | (20%~75%) آمریکا -5℃ | ||
توان متوسط سیم پیچ ac (VA) | شروع کنید | 200 | 200 | 200 | |
نگه داشتن | 20 | 20 | 20 | ||
کلاس راندمان برق | کلاس 3 | کلاس 3 | کلاس 3 | ||
تلفات حرارتی (W) | 6 تا 10 | 6 تا 10 | 6 تا 10 | ||
زمان فعال سازی (ms) | نزدیک | 20 تا 25 | 20 تا 25 | 20 تا 25 | |
زنگ تفريح | 8 تا 15 | 8 تا 15 | 8 تا 15 | ||
سیم کشی مدار اصلی | سیم انعطاف پذیر بدون سرما فشار دادن پایانه (㎟) |
1 چوب | 2.5 تا 25 | 2.5 تا 25 | 2.5 تا 25 |
2 عدد چوب | 2.5 تا 16 | 2.5 تا 16 | 2.5 تا 16 | ||
سیم انعطاف پذیر با سرما فشار دادن پایانه (㎟) |
1 چوب | 2.5 تا 25 | 2.5 تا 25 | 2.5 تا 25 | |
2 عدد چوب | 2.5 تا 10 | 2.5 تا 10 | 2.5 تا 10 | ||
سیم سخت (㎟) | 1 چوب | 2.5 تا 25 | 2.5 تا 25 | 2.5 تا 25 | |
2 عدد چوب | 2.5 تا 16 | 2.5 تا 16 | 2.5 تا 16 | ||
اندازه پیچ بست | M8 | M8 | M8 | ||
گشتاور بست سفت کردن (Nm) | 3.5 | 3.5 | 3.5 | ||
سیم کشی حلقه کنترل | سیم انعطاف پذیر بدون سرما فشار دادن پایانه (㎟) |
1 چوب | 1 تا 4 | 1 تا 4 | 1 تا 4 |
2 عدد چوب | 1 تا 4 | 1 تا 4 | 1 تا 4 | ||
سیم انعطاف پذیر با سرما فشار دادن پایانه (㎟) |
1 چوب | 1 تا 4 | 1 تا 4 | 1 تا 4 | |
2 عدد چوب | 1 تا 2.5 | 1 تا 2.5 | 1 تا 2.5 | ||
سیم سخت (㎟) | 1 چوب | 1 تا 4 | 1 تا 4 | 1 تا 4 | |
2 عدد چوب | 1 تا 4 | 1 تا 4 | 1 تا 4 | ||
اندازه پیچ بست | M3.5 | M3.5 | M3.5 | ||
گشتاور بست سفت کردن (Nm) | 0.8 | 0.8 | 0.8 |
ویژگی ساختار:
کاربرد: الفبلوک کنتاکت های کمکی، بلوک رله زمان و کنتاکت های محدود جریان، و رله حرارتی، سپس سایر محصولات مشتق شوند.
ویژگی: حجم کوچک، وزن سبک، اتلاف کمتر انرژی، عمر طولانی و ایمن و قابلیت اطمینان و غیره.
نصب: Tریل نصب استاندارد 35 میلی متر (sc09~95) و ریل نصب استاندارد 75 میلی متر (SC40~95) یا پیچ
کنتاکتور را می توان به کنتاکت کمکی 1NO یا کنتاکت کمکی 1NC (کمتر از 32A) و کنتاکت کمکی 1NO+کنتاکت کمکی 1NC (بیش از 40A) مجهز کرد.علاوه بر این، می توان آن را به بلوک کنتاکتور کمکی F4 (2 بلوک یا 4 بلوک) مجهز کرد.
ابعاد نصب:
حداکثر | حداکثر B | حداکثر C | آ | ب | ∅ |
77 | 129 | 116 | 40 | 100/110 | 6.5 |
