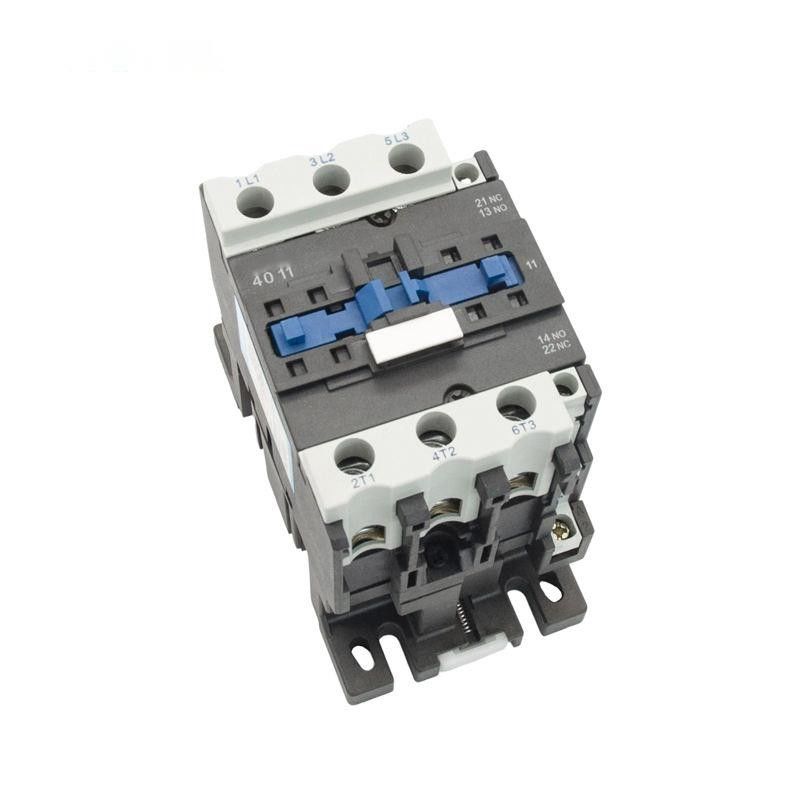

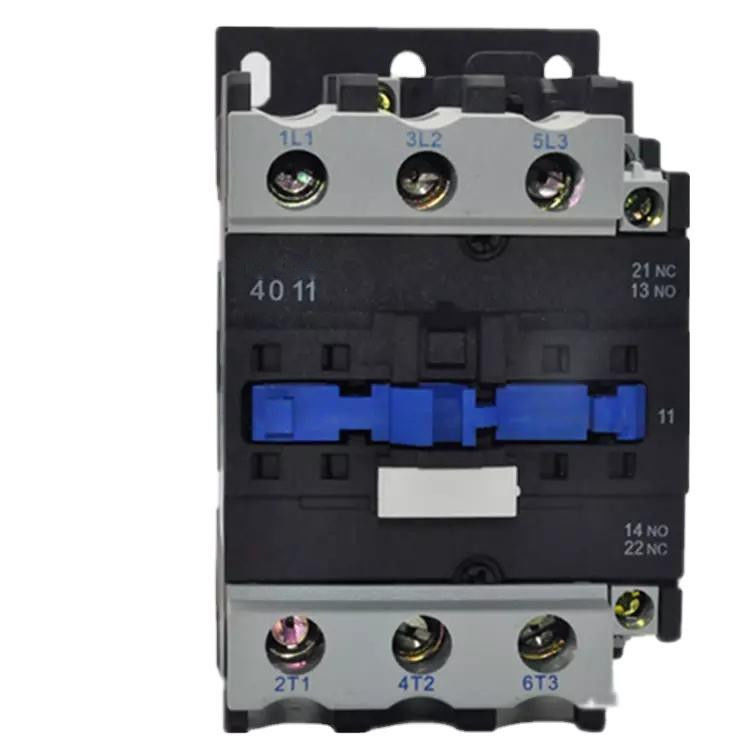

کنتاکتور AC CJX2 20A 25A 40A 125A 660V AC LC1-D سوئیچ مغناطیسی
کاربرد:
کنتاکتورهای AC سری SC برای استفاده در مدار تا ولتاژ نامی 660 ولت AC 50/60 هرتز، جریان نامی تا 95 آمپر، برای ساخت، شکستن، راه اندازی مکرر و کنترل موتور AC مناسب هستند.ترکیب با بلوک تماس کمکی، تأخیر تایمر و دستگاه قفل کننده ماشین و غیره.
مدل و مفهوم:
پارامترهای اصلی و عملکرد فنی:
| تایپ کنید | SC40 | SC50 | SC65 | ||
| جریان گرمایش نامی (A) | 60 | 80 | 80 | ||
| ولتاژ عایق نامی (V) | 690 | 690 | 690 | ||
| ولتاژ تحمل ضربه نامی (KV) | 6 | 6 | 6 | ||
| ظرفیت ساخت رتبه بندی شده | 10ل | 10ل | 10ل | ||
| ظرفیت شکست امتیازی | 8le | 8le | 8le | ||
| لهستانی ها | 3 | 3 | 3 | ||
| تماس کمکی | NO+NC | NO+NC | NO+NC | ||
| جریان مقاومت کوتاه مدت (A) | 10S | 320 | 400 | 520 | |
| جریان کاری نامی (A) | 380 ولت | AC-3 | 40 | 50 | 65 |
| AC-4 | 18.5 | 24 | 28 | ||
| 660 ولت | AC-3 | 34 | 39 | 42 | |
| AC-4 | 9 | 12 | 14 | ||
| ظرفیت AC-3 فاز 3 موتور قفس سنجابی (AC-3) KW |
220 ولت | 11 | 15 | 18.5 | |
| 380 ولت | 18.5 | 22 | 30 | ||
| 660 ولت | 30 | 37 | 37 | ||
| فرکانس عملیات (بار در ساعت) | عمر الکتریکی | AC-3 | 600 | 600 | 600 |
| AC-4 | 300 | 300 | 300 | ||
| زندگی ماشینی | 3600 | 3600 | 3600 | ||
| عمر الکتریکی (10000/بار) | AC-3 | 80 | 60 | 60 | |
| AC-4 | 15 | 15 | 15 | ||
| عمر مکانیکی (10000/بار) | 800 | 800 | 800 | ||
| نوع فیوز مجهز | RT16-63 | RT16-80 | RT16-80 | ||
| ولتاژ منبع تغذیه کنترل نامی Us(V) | 50/60 هرتز | 12 تا 480 | 12 تا 480 | 12 تا 480 | |
| محدوده عملیات | کششی | (85%~110%) ایالات متحده +40℃ | (85%~110%) ایالات متحده +40℃ | (85%~110%) ایالات متحده +40℃ | |
| رها کردن | (20%~75%) آمریکا -5℃ | (20%~75%) آمریکا -5℃ | (20%~75%) آمریکا -5℃ | ||
| توان متوسط سیم پیچ ac (VA) | شروع کنید | 200 | 200 | 200 | |
| نگه داشتن | 20 | 20 | 20 | ||
| کلاس راندمان برق | کلاس 3 | کلاس 3 | کلاس 3 | ||
| تلفات حرارتی (W) | 6 تا 10 | 6 تا 10 | 6 تا 10 | ||
| زمان فعال سازی (ms) | نزدیک | 20 تا 25 | 20 تا 25 | 20 تا 25 | |
| زنگ تفريح | 8 تا 15 | 8 تا 15 | 8 تا 15 | ||
| سیم کشی مدار اصلی | سیم انعطاف پذیر بدون سرما فشار دادن پایانه (㎟) |
1 چوب | 2.5 تا 25 | 2.5 تا 25 | 2.5 تا 25 |
| 2 عدد چوب | 2.5 تا 16 | 2.5 تا 16 | 2.5 تا 16 | ||
| سیم انعطاف پذیر با سرما فشار دادن پایانه (㎟) |
1 چوب | 2.5 تا 25 | 2.5 تا 25 | 2.5 تا 25 | |
| 2 عدد چوب | 2.5 تا 10 | 2.5 تا 10 | 2.5 تا 10 | ||
| سیم سخت (㎟) | 1 چوب | 2.5 تا 25 | 2.5 تا 25 | 2.5 تا 25 | |
| 2 عدد چوب | 2.5 تا 16 | 2.5 تا 16 | 2.5 تا 16 | ||
| اندازه پیچ بست | M8 | M8 | M8 | ||
| گشتاور بست سفت کردن (Nm) | 3.5 | 3.5 | 3.5 | ||
| سیم کشی حلقه کنترل | سیم انعطاف پذیر بدون سرما فشار دادن پایانه (㎟) |
1 چوب | 1 تا 4 | 1 تا 4 | 1 تا 4 |
| 2 عدد چوب | 1 تا 4 | 1 تا 4 | 1 تا 4 | ||
| سیم انعطاف پذیر با سرما فشار دادن پایانه (㎟) |
1 چوب | 1 تا 4 | 1 تا 4 | 1 تا 4 | |
| 2 عدد چوب | 1 تا 2.5 | 1 تا 2.5 | 1 تا 2.5 | ||
| سیم سخت (㎟) | 1 چوب | 1 تا 4 | 1 تا 4 | 1 تا 4 | |
| 2 عدد چوب | 1 تا 4 | 1 تا 4 | 1 تا 4 | ||
| اندازه پیچ بست | M3.5 | M3.5 | M3.5 | ||
| گشتاور بست سفت کردن (Nm) | 0.8 | 0.8 | 0.8 |
||
ویژگی ساختار:
کاربرد: الفبلوک کنتاکت های کمکی، بلوک رله زمان و کنتاکت های محدود جریان، و رله حرارتی، سپس سایر محصولات مشتق شوند.
ویژگی: حجم کوچک، وزن سبک، اتلاف کمتر انرژی، عمر طولانی و ایمن و قابلیت اطمینان و غیره.
نصب: Tریل نصب استاندارد 35 میلی متر (sc09~95) و ریل نصب استاندارد 75 میلی متر (SC40~95) یا پیچ
کنتاکتور را می توان به کنتاکت کمکی 1NO یا کنتاکت کمکی 1NC (کمتر از 32A) و کنتاکت کمکی 1NO+کنتاکت کمکی 1NC (بیش از 40A) مجهز کرد.علاوه بر این، می توان آن را به بلوک کنتاکتور کمکی F4 (2 بلوک یا 4 بلوک) مجهز کرد.
ابعاد نصب:
| حداکثر | حداکثر B | حداکثر C | آ | ب | ∅ |
| 77 | 129 | 116 | 40 | 100/110 | 6.5 |
سوالات متداول:
1. آیا نمونه هایی را ارائه می دهید؟رایگان است یا اضافی؟
بله، ما می توانیم بسته به نوع محصول یک نمونه رایگان ارائه دهیم.
2. آیا می توانیم آرم / وب سایت / نام شرکت خود را روی محصولات چاپ کنیم؟
بله، OEM و ODM در دسترس هستند
3. زمان سرب برای سفارش معمولی چقدر است؟
7-15 روز برای مقدار سفارش کمتر از 2000 عدد؛برای مقدار بیشتر، می توانیم در مورد آن مذاکره کنیم.
4. آیا محصولات نهایی را بازرسی می کنید؟
محصولات ما 100٪ خود بازرسی و آزمایش قبل از بسته بندی
5. محصول اصلی شما چیست؟
محصولات اصلی ما عبارتند از cContactors و مدار شکن.ما همچنین سایر دستگاه های ولتاژ پایین را به عنوان محصولات جزئی خود داریم.
6. شرایط پرداخت چطور؟
30٪ سپرده، باقی مانده پرداخت در برابر کپی B/L.
