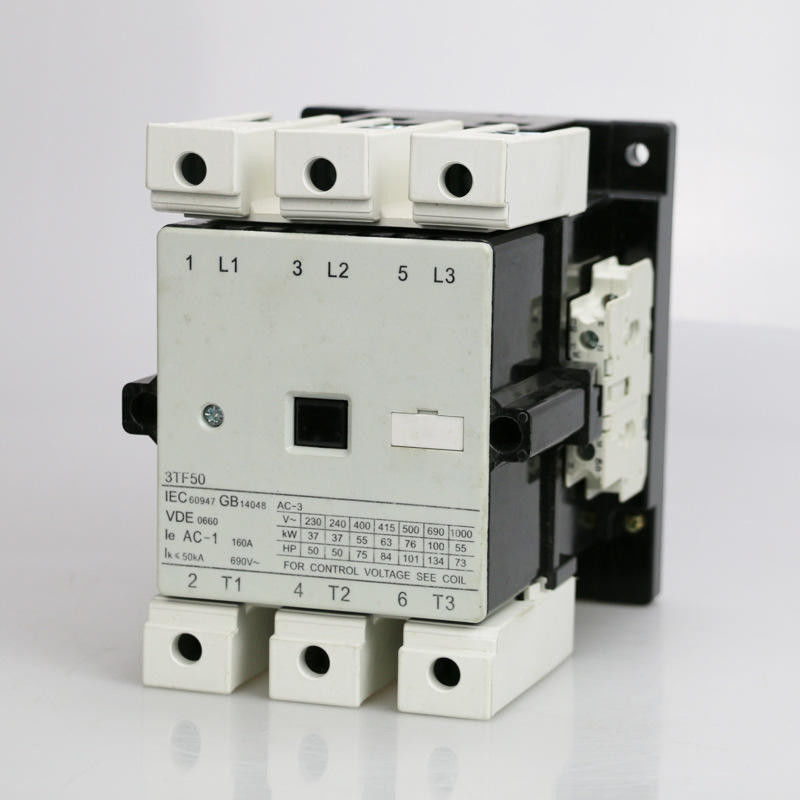

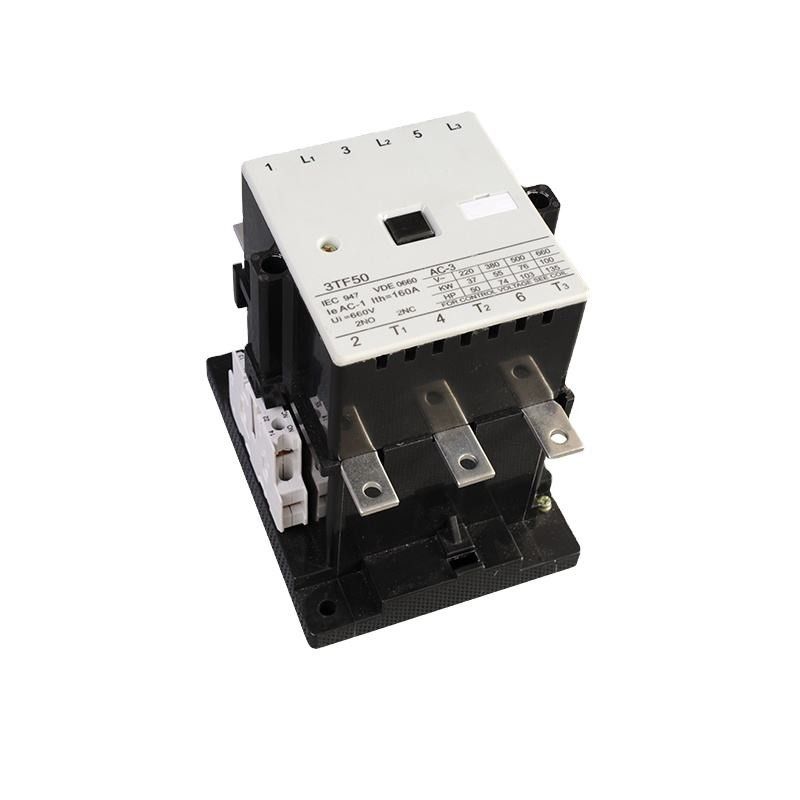

کنتاکتور مغناطیسی الکتریکی AC سری CJX1 160A 24V 48V 110V 220V 380V AC
کاربرد:
کنتاکتور AC سری 3TF در سیستم الکتریکی با AC 50/60Hz، ولتاژ عملیاتی نامی تا 660V مناسب است.در استفاده از AC-3، ولتاژ عملیاتی نامی تا 380 ولت، جریان عملیاتی نامی تا 630 آمپر برای ساخت یا شکستن موتورها یا سیستم از راه دور.آنها شروع کننده های الکترومغناطیسی را با اضافه بار حرارتی مناسب یا شکست فاز تشکیل می دهند.آنها بر اساس IEC 60947، BS 5424 و VDE 0660 ساخته شده اند.
کنتاکت های کمکی حداکثر 2NO+2NC مرتب شده اند.از اتصال قفل انعطاف پذیر بین پشتیبانی تماس و هسته استفاده می شود.
تمام محصولات سری را می توان با پیچ، کنتاکتور le≤32A همچنین توسط ریل نصب نصب کرد.
پارامترهای اصلی و عملکرد فنی:
| تایپ کنید | SFC46 | SFC47 | SFC48 | SFC49 | SFC50 | SFC51 | ||
| جریان گرمایش نامی (A) | 80 | 90 | 100 | 100 | 160 | 160 | ||
| ولتاژ عایق نامی (V) | 690 | |||||||
| ولتاژ تحمل ضربه نامی (KV) | 6 | |||||||
| ظرفیت ساخت رتبه بندی شده | 10ل | |||||||
| ظرفیت شکست امتیازی | 8le | |||||||
| لهستانی ها | 3 | |||||||
| تماس کمکی | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | ||
| جریان مقاومت کوتاه مدت (A) | 10S | 360 | 504 | 600 | 680 | 880 | 1120 | |
جریان کاری نامی (A) |
380 ولت | AC-3 | 45 | 63 | 75 | 85 | 110 | 140 |
| AC-4 | 24 | 28 | 34 | 42 | 54 | 68 | ||
| قدرت موتور قابل کنترل (KW) 50 هرتز |
AC-3 | 220 ولت | 15 | 18.5 | 22 | 26 | 37 | 43 |
| 380 ولت | 22 | 30 | 37 | 45 | 55 | 75 | ||
| 500 ولت | 30 | 41 | 50 | 59 | 76 | 98 | ||
| 660 ولت | 39 | 55 | 67 | 67 | 100 | 100 | ||
| AC-4 | 380 ولت | 12 | 14 | 17 | 21 | 27 | 35 | |
| 660 ولت | 20.8 | 24.3 | 29.5 | 36 | 46.9 | 60 | ||
| فرکانس عملیات (بار در ساعت) | AC-3 | 600 | 600 | 600 | 600 | 600 | 600 | |
| AC-4 | 300 | 300 | 300 | 300 | 300 | 300 | ||
| عمر الکتریکی (10000/بار) | AC-3 | 60 | 60 | 60 | 60 | 60 | 60 | |
| AC-4 | 15 | 15 | 10 | 10 | 10 | 10 | ||
| عمر مکانیکی (10000/بار) | 800 | 800 | 600 | 600 | 600 | 600 | ||
| تحمل ولتاژ کاری سیم پیچ (AC) | (85% ~ 110%) ایالات متحده +40℃ | |||||||
| جذب مصرف برق کویل | نگهداری (VA) | 17 | 17 | 32 | 32 | 39 | 39 | |
| تحویل گرفتن (VA) | 183 | 183 | 330 | 330 | 550 | 550 | ||
| جریان حرارتی معمولی تماس کمکی (A) | 10 | 10 | 10 | 10 | 10 | 10 | ||
| ولتاژ عایق نامی تماس کمکی (V) | 690 | 690 | 690 | 690 | 690 | 690 | ||
| جریان کاری نامی تماس کمکی (A) | AC-15 | 380 ولت | 4 | 4 | 4 | 4 | 4 | 4 |
| 220 ولت | 6 | 6 | 6 | 6 | 6 | 6 | ||
| DC-13 | 110 ولت | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | |
| 220 ولت | 0.48 | 0.48 | 0.48 | 0.48 | 0.48 | 0.48 | ||
ویژگی ساختار:
* طراحی ایمنی در برابر شوک الکتریکی، ایمن تر و قابل اطمینان تر
* ویژگی حجم کم، وزن سبک، محفظه قوس دار محصور شده، فاصله قوس الکتریکی کوچک است
* ساختار خاموش کننده قوس جدید است، سایش کنتاکت ها کوچک است، با عمر الکتریکی طولانی
* عملکرد آهنربا مزایای زیادی مانند قابلیت اطمینان خوب، ضربه مقاوم، خستگی و غیره دارد.
* کنتاکت دارای دو جفت کنتاکت کمکی باز و بسته معمولی است، علاوه بر این، می توان کنتاکت های کمکی بیشتری را نصب کرد.
* به جز سفت کردن با پیچ، کنتاکتور را می توان با ریل نصب استاندارد به طول 35 میلی متر سفت کرد.
ابعاد ظاهری و نصب:
ابعاد نصب:
| تایپ کنید | حداکثر | حداکثر B | حداکثر C | آ | ب | ∅ |
|
SFC46 |
92 | 120 | 125 | 70 | 100 | 5.0 |
| SFC47 | 92 | 120 | 125 | 70 | 100 | 5.0 |
| SFC48 | 105 | 135 | 145 | 80 | 110 | 5.5 |
| SFC49 | 105 | 135 | 145 | 80 | 110 | 5.5 |
| SFC50 | 125 | 158 | 155 | 100 | 130 | 6.5 |
| SFC51 | 125 | 158 | 155 | 100 | 130 | 6.5 |
