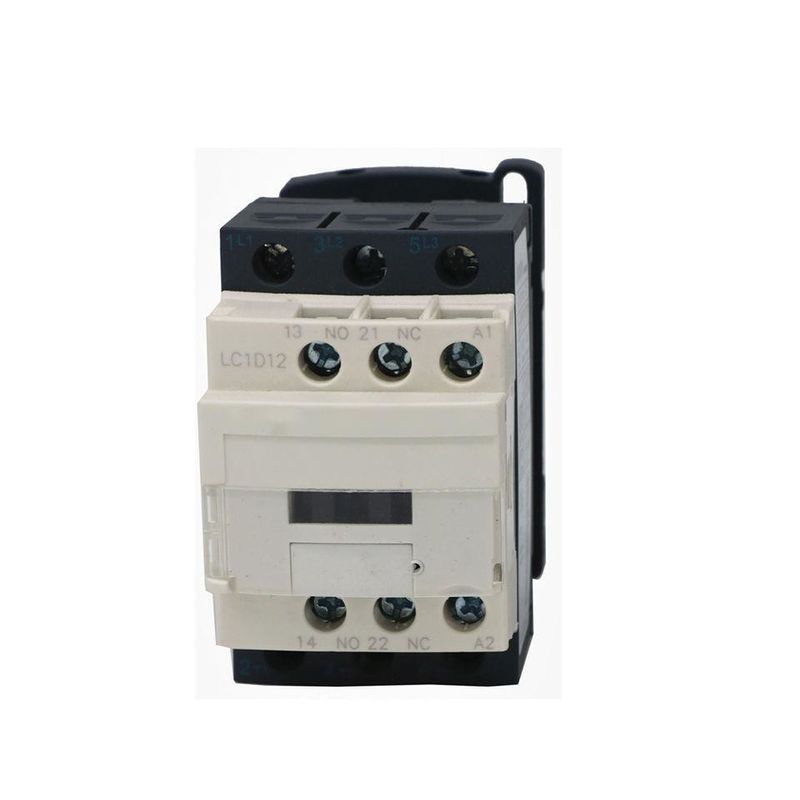

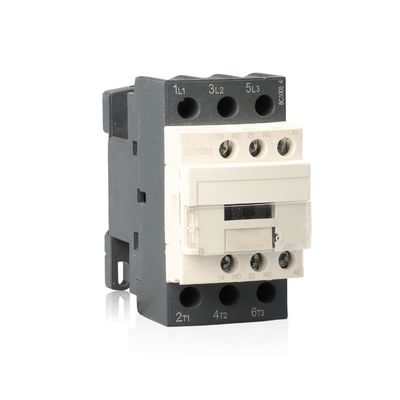

کنتاکتور AC کنترل موتور 18A 3 فاز 24 ولت 110 ولت 220 ولت 380 ولت 50 سیم پیچ 60 هرتز در کنتاکتورها
جزئیات کلی:
مدل و مفهوم:
پارامترهای اصلی و عملکرد فنی:
| تایپ کنید | SC1-09 | SC1-12 | SC1-18 | SC1-25 | SC1-32 | ||
| جریان گرمایش نامی (A) | 20 | 20 | 25 | 32 | 40 | ||
| ولتاژ عایق نامی (V) | 690 | ||||||
| ولتاژ تحمل ضربه نامی (KV) | 6 | ||||||
| ظرفیت ساخت رتبه بندی شده | 10ل | ||||||
| ظرفیت شکست امتیازی | 8le | ||||||
| لهستانی ها | 3 | ||||||
| تماس کمکی | 1NO + 1NC | ||||||
| جریان مقاومت کوتاه مدت (A) | 10S | 72 | 96 | 144 | 200 | 256 | |
| AC-3 جریان کاری نامی (A) |
220 ولت / 230 ولت | 9 | 12 | 18 | 25 | 32 | |
| 380V/400V | 9 | 12 | 18 | 25 | 32 | ||
| 660V/690V | 6.5 | 8.9 | 12 | 18 | 22 | ||
| ظرفیت AC-3 فاز 3 موتور قفس سنجابی (AC-3) KW |
220 ولت / 230 ولت | 2.2 | 3 | 4 | 5.5 | 7.5 | |
| 380V/400V | 4 | 5.5 | 7.5 | 11 | 15 | ||
| 660V/690V | 5.5 | 7.5 | 10 | 15 | 18.5 | ||
| فرکانس عملیات (بار در ساعت) | عمر الکتریکی | 1200 | 600 | ||||
| زندگی ماشینی | 3600 | ||||||
| عمر الکتریکی AC-3 (10000/بار) | 100 | 100 | 100 | 100 | 80 | ||
| عمر مکانیکی (10000/بار) | 1000 | 1000 | 1000 | 1000 | 800 | ||
| نوع فیوز مجهز | RT16-20 | RT16-20 | RT16-32 | RT16-40 | RT16-50 | ||
| ولتاژ منبع تغذیه کنترل نامی Us(V) | 50/60 هرتز | 12 تا 480 | |||||
| محدوده عملیات | کشش به داخل | (85% ~ 110%) ایالات متحده +40℃ | |||||
| رها کردن | (20%~75%) ما -5℃ | ||||||
| توان متوسط سیم پیچ ac (VA) | شروع کنید | 70 | 110 | ||||
| نگه داشتن | 8 | 11 | |||||
| کلاس راندمان برق | کلاس 3 | ||||||
| تلفات حرارتی (W) | 2 تا 3 | 3 تا 4 | |||||
| زمان فعال سازی (ms) | نزدیک | 12 تا 35 | |||||
| زنگ تفريح | 5 تا 20 | ||||||
| سیم کشی مدار اصلی | سیم انعطاف پذیر بدون سرما فشار دادن پایانه (㎟) |
1 چوب | 1 تا 4 | 1 تا 4 | 1.5 تا 6 | 1.5 تا 10 | 2.5 تا 10 |
| 2 عدد چوب | 1 تا 4 | 1 تا 4 | 1.5 تا 6 | 1.5 تا 6 | 2.5 تا 10 | ||
| سیم انعطاف پذیر با سرما فشار دادن پایانه (㎟) |
1 چوب | 1 تا 4 | 1 تا 4 | 1 تا 6 | 1 تا 6 | 1 تا 10 | |
| 2 عدد چوب | 1 تا 2.5 | 1 تا 2.5 | 1 تا 4 | 1 تا 4 | 1.5 تا 6 | ||
| سیم سخت (㎟) | 1 چوب | 1 تا 4 | 1 تا 4 | 1.5 تا 6 | 1.5 تا 6 | 1.5 تا 10 | |
| 2 عدد چوب | 1 تا 4 | 1 تا 4 | 1.5 تا 6 | 1.5 تا 6 | 2.5 تا 10 | ||
| اندازه پیچ بست | M3.5 | M4 | |||||
| گشتاور بست سفت کردن (Nm) | 0.8 | 1.2 | |||||
| سیم کشی حلقه کنترل | سیم انعطاف پذیر بدون سرما فشار دادن پایانه (㎟) |
1 چوب | 1 تا 4 | 1 تا 4 | 1 تا 4 | 1 تا 4 | 1 تا 4 |
| 2 عدد چوب | 1 تا 4 | 1 تا 4 | 1 تا 4 | 1 تا 4 | 1 تا 4 | ||
| سیم انعطاف پذیر با سرما فشار دادن پایانه (㎟) |
1 چوب | 1 تا 4 | 1 تا 4 | 1 تا 4 | 1 تا 4 | 1 تا 4 | |
| 2 عدد چوب | 1 تا 2.5 | 1 تا 2.5 | 1 تا 2.5 | 1 تا 2.5 | 1 تا 2.5 | ||
| سیم سخت (㎟) | 1 چوب | 1 تا 4 | 1 تا 4 | 1 تا 4 | 1 تا 4 | 1 تا 4 | |
| 2 عدد چوب | 1 تا 4 | 1 تا 4 | 1 تا 4 | 1 تا 4 | 1 تا 4 | ||
| اندازه پیچ بست | M3.5 | ||||||
| گشتاور بست سفت کردن (Nm) | 0.8 | ||||||
ابعاد ظاهری و نصب:
ابعاد نصب:
| تایپ کنید | حداکثر | حداکثر B | حداکثر C | آ | ب | ∅ |
| SC1-09-18 | 45 | 77 | 86 | 35 | 50/60 | 4.5 |
| SC1-25-32 | 45 | 85 | 92 | 35 | 60/70 | 4.5 |
| SC1-40-65 | 75 | 127 | 119 | 40 | 100/110 | 6.5 |
| SC1-80-95 | 85 | 127 | 130 | 40 | 100/110 | 6.5 |
سوالات متداول:
1. پس از ارسال استعلام چقدر طول می کشد تا پاسخ دریافت کنید؟
ما در عرض 24 ساعت حتی در آخر هفته یا تعطیلات پاسخ خواهیم داد.
2. آیا بسته OEM/ODM موجود است؟
بله، بسته های OEM/ODM خوش آمدید.ما در کار OEM/ODM حرفه ای هستیم.
3. اگر بخواهیم آزمایش کنیم، نمونه هایی را ارائه می دهید؟
آره.ما فکر می کنیم که نمونه ها برای سفارشات عمده بسیار مهم هستند.ما می توانیم نمونه ارسال کنیم.
