جزئیات محصول:
|
| فاز: | 3 | ولتاژ درجه بندی مدار اصلی: | 220 ولت، 480 ولت |
|---|---|---|---|
| نوع برق: | AC | تایپ کنید: | کنتاکتور AC |
| فرکانس: | AC 50/60Hz | دمای کاری: | -5 تا 40 درجه سانتیگراد |
| برجسته: | کنتاکتور AC مغناطیسی 20A,کنتاکتور برقی AC220V/380V,کنتاکتور برق مغناطیسی Ac |
||

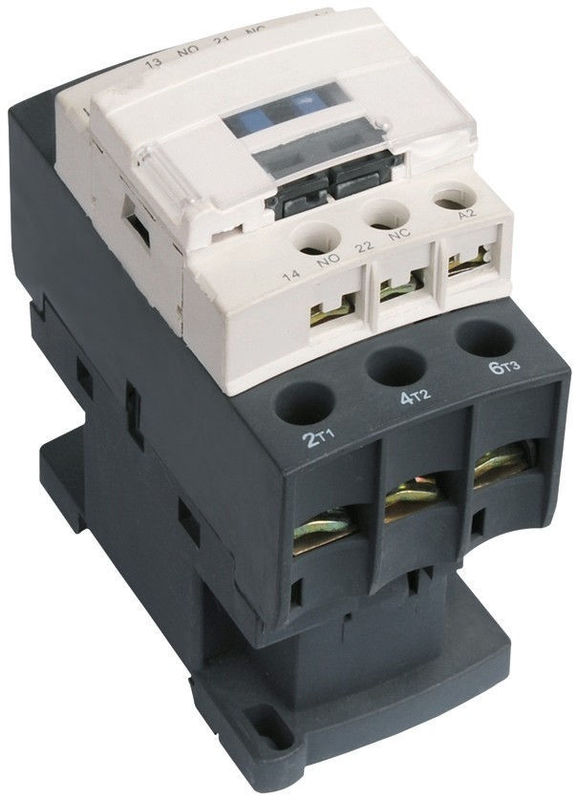

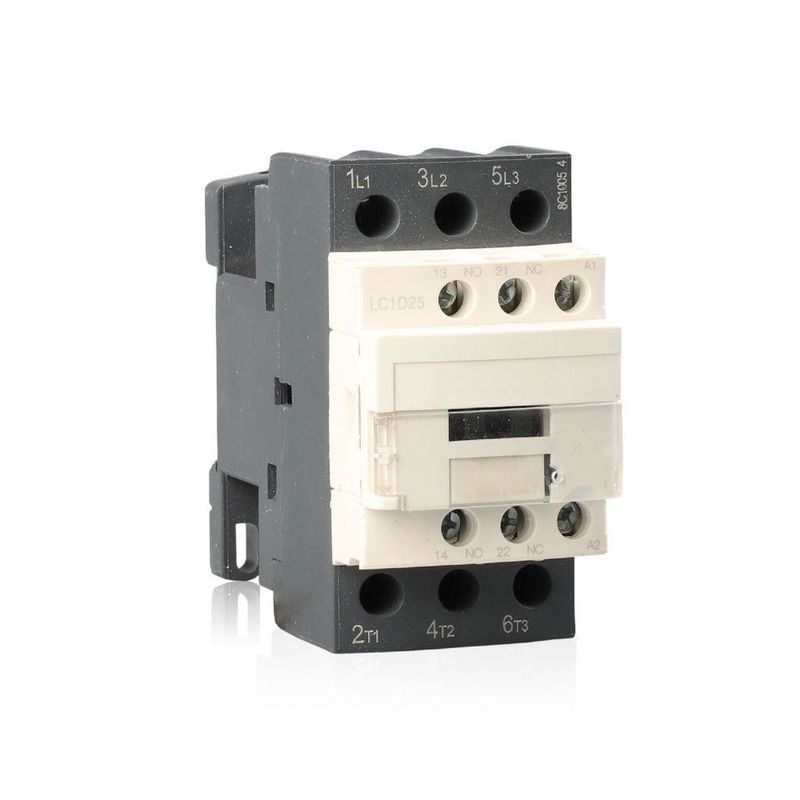

کنتاکتور استارت موتور 20A ولتاژ کویل AC220V/380V کنتاکتور مغناطیسی 3P+NO+NC Ac
امکانات:
نصب ریل DIN.
کنتاکتور AC برای ساخت و قطع مدار در مسافت های طولانی مناسب است.
راه اندازی و کنترل مکرر موتورهای AC.
مدل و مفهوم:
پارامترهای اصلی و عملکرد فنی:
| تایپ کنید | SC1-09 | SC1-12 | SC1-18 | SC1-25 | SC1-32 | ||
| جریان گرمایش نامی (A) | 20 | 20 | 25 | 32 | 40 | ||
| ولتاژ عایق نامی (V) | 690 | ||||||
| ولتاژ تحمل ضربه نامی (KV) | 6 | ||||||
| ظرفیت ساخت رتبه بندی شده | 10ل | ||||||
| ظرفیت شکست امتیازی | 8le | ||||||
| لهستانی ها | 3 | ||||||
| تماس کمکی | 1NO + 1NC | ||||||
| جریان مقاومت کوتاه مدت (A) | 10S | 72 | 96 | 144 | 200 | 256 | |
| AC-3 جریان کاری نامی (A) |
220 ولت / 230 ولت | 9 | 12 | 18 | 25 | 32 | |
| 380V/400V | 9 | 12 | 18 | 25 | 32 | ||
| 660V/690V | 6.5 | 8.9 | 12 | 18 | 22 | ||
| ظرفیت AC-3 فاز 3 موتور قفس سنجابی (AC-3) KW |
220 ولت / 230 ولت | 2.2 | 3 | 4 | 5.5 | 7.5 | |
| 380V/400V | 4 | 5.5 | 7.5 | 11 | 15 | ||
| 660V/690V | 5.5 | 7.5 | 10 | 15 | 18.5 | ||
| فرکانس عملیات (بار در ساعت) | عمر الکتریکی | 1200 | 600 | ||||
| زندگی ماشینی | 3600 | ||||||
| عمر الکتریکی AC-3 (10000/بار) | 100 | 100 | 100 | 100 | 80 | ||
| عمر مکانیکی (10000/بار) | 1000 | 1000 | 1000 | 1000 | 800 | ||
| نوع فیوز مجهز | RT16-20 | RT16-20 | RT16-32 | RT16-40 | RT16-50 | ||
| ولتاژ منبع تغذیه کنترل نامی Us(V) | 50/60 هرتز | 12 تا 480 | |||||
| محدوده عملیات | کشش به داخل | (85% ~ 110%) ایالات متحده +40℃ | |||||
| رها کردن | (20%~75%) ما -5℃ | ||||||
| توان متوسط سیم پیچ ac (VA) | شروع کنید | 70 | 110 | ||||
| نگه داشتن | 8 | 11 | |||||
| کلاس راندمان برق | کلاس 3 | ||||||
| تلفات حرارتی (W) | 2 تا 3 | 3 تا 4 | |||||
| زمان فعال سازی (ms) | نزدیک | 12 تا 35 | |||||
| زنگ تفريح | 5 تا 20 | ||||||
| سیم کشی مدار اصلی | سیم انعطاف پذیر بدون سرما فشار دادن پایانه (㎟) |
1 چوب | 1 تا 4 | 1 تا 4 | 1.5 تا 6 | 1.5 تا 10 | 2.5 تا 10 |
| 2 عدد چوب | 1 تا 4 | 1 تا 4 | 1.5 تا 6 | 1.5 تا 6 | 2.5 تا 10 | ||
| سیم انعطاف پذیر با سرما فشار دادن پایانه (㎟) |
1 چوب | 1 تا 4 | 1 تا 4 | 1 تا 6 | 1 تا 6 | 1 تا 10 | |
| 2 عدد چوب | 1 تا 2.5 | 1 تا 2.5 | 1 تا 4 | 1 تا 4 | 1.5 تا 6 | ||
| سیم سخت (㎟) | 1 چوب | 1 تا 4 | 1 تا 4 | 1.5 تا 6 | 1.5 تا 6 | 1.5 تا 10 | |
| 2 عدد چوب | 1 تا 4 | 1 تا 4 | 1.5 تا 6 | 1.5 تا 6 | 2.5 تا 10 | ||
| اندازه پیچ بست | M3.5 | M4 | |||||
| گشتاور بست سفت کردن (Nm) | 0.8 | 1.2 | |||||
| سیم کشی حلقه کنترل | سیم انعطاف پذیر بدون سرما فشار دادن پایانه (㎟) |
1 چوب | 1 تا 4 | 1 تا 4 | 1 تا 4 | 1 تا 4 | 1 تا 4 |
| 2 عدد چوب | 1 تا 4 | 1 تا 4 | 1 تا 4 | 1 تا 4 | 1 تا 4 | ||
| سیم انعطاف پذیر با سرما فشار دادن پایانه (㎟) |
1 چوب | 1 تا 4 | 1 تا 4 | 1 تا 4 | 1 تا 4 | 1 تا 4 | |
| 2 عدد چوب | 1 تا 2.5 | 1 تا 2.5 | 1 تا 2.5 | 1 تا 2.5 | 1 تا 2.5 | ||
| سیم سخت (㎟) | 1 چوب | 1 تا 4 | 1 تا 4 | 1 تا 4 | 1 تا 4 | 1 تا 4 | |
| 2 عدد چوب | 1 تا 4 | 1 تا 4 | 1 تا 4 | 1 تا 4 | 1 تا 4 | ||
| اندازه پیچ بست | M3.5 | ||||||
| گشتاور بست سفت کردن (Nm) | 0.8 | ||||||
ابعاد ظاهری و نصب:
ابعاد نصب:
| تایپ کنید | حداکثر | حداکثر B | حداکثر C | آ | ب | ∅ |
| SC1-09-18 | 45 | 77 | 86 | 35 | 50/60 | 4.5 |
| SC1-25-32 | 45 | 85 | 92 | 35 | 60/70 | 4.5 |
| SC1-40-65 | 75 | 127 | 119 | 40 | 100/110 | 6.5 |
| SC1-80-95 | 85 | 127 | 130 | 40 | 100/110 | 6.5 |
