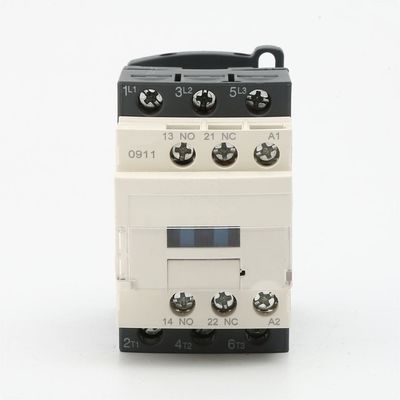

کنتاکتور مغناطیسی کویل 380 ولت LC1 D09 D18 D32 D40 3 فاز 220 ولت 9 آمپر

100 عدد
MOQ
Negotiable
قیمت
کنتاکتور مغناطیسی کویل 380 ولت LC1 D09 D18 D32 D40 3 فاز 220 ولت 9 آمپر
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
ولتاژ درجه بندی مدار اصلی: 36 ولت تا 440 ولت
نصب و راه اندازی: ریل یا پیچ
فرکانس: AC50/60Hz
رنگ: سیاه و سفید
تعداد قطب: 3
فاز: 3
برجسته:

کنتاکتور AC D40 3 فاز

,

کنتاکتور AC مغناطیسی کویل

,

کنتاکتور برق AC 220 ولت 9 آمپر

اطلاعات اولیه
محل منبع: چین
نام تجاری: YOKG
گواهی: CE,TUV,CB
شماره مدل: SC1-09، SC1-12، SC1-18، SC1-25، SC1-32
پرداخت
جزئیات بسته بندی: هر واحد در یک جعبه داخلی جداگانه بسته بندی شود
زمان تحویل: 15 روز یا بستگی به سفارش QTYS دارد
شرایط پرداخت: L/C، D/P، T/T
قابلیت ارائه: 100000 عدد در ماه
توضیحات محصول

LC1 D09 D18 D32 D40 کنتاکتور AC 3 فاز 220 ولت 9A 380 ولت کویل کنتاکتور مغناطیسی Ac





جزئیات کلی:

  • نام محصول : AC Contactor;
  • شماره مدل: SC1-09, SC1-12, SC1-18, SC1-25, SC1-32
  • جنس: پلاستیک، فلز، قطعات الکتریکی
  • رابط کاربری: 690 ولت، UImp: 6 کیلو ولت
  • AC-3: 660/690 ولت
  • قدرت: 220-230V,4KW;380/400 ولت، 7.5 کیلو وات؛660/690 ولت، 10 کیلووات

پارامترهای اصلی و عملکرد فنی:

تایپ کنید SC1-09 SC1-12 SC1-18 SC1-25 SC1-32
جریان گرمایش نامی (A) 20 20 25 32 40
ولتاژ عایق نامی (V) 690
ولتاژ تحمل ضربه نامی (KV) 6
ظرفیت ساخت رتبه بندی شده 10ل
ظرفیت شکست امتیازی 8le
لهستانی ها 3
تماس کمکی 1NO + 1NC
جریان مقاومت کوتاه مدت (A) 10S 72 96 144 200 256
AC-3
جریان کاری نامی (A)
220 ولت / 230 ولت 9 12 18 25 32
380V/400V 9 12 18 25 32
660V/690V 6.5 8.9 12 18 22
ظرفیت AC-3 فاز 3
موتور قفس سنجابی (AC-3) KW
220 ولت / 230 ولت 2.2 3 4 5.5 7.5
380V/400V 4 5.5 7.5 11 15
660V/690V 5.5 7.5 10 15 18.5
فرکانس عملیات (بار در ساعت) عمر الکتریکی 1200 600
زندگی ماشینی 3600
عمر الکتریکی AC-3 (10000/بار)   100 100 100 100 80
عمر مکانیکی (10000/بار) 1000 1000 1000 1000 800
نوع فیوز مجهز RT16-20 RT16-20 RT16-32 RT16-40 RT16-50
ولتاژ منبع تغذیه کنترل نامی Us(V) 50/60 هرتز 12 تا 480
محدوده عملیات کشش به داخل (85% ~ 110%) ایالات متحده +40℃
رها کردن (20%~75%) ما -5℃
توان متوسط ​​سیم پیچ ac (VA) شروع کنید 70 110
نگه داشتن 8 11
کلاس راندمان برق کلاس 3
تلفات حرارتی (W) 2 تا 3 3 تا 4
زمان فعال سازی (ms) نزدیک 12 تا 35
زنگ تفريح 5 تا 20
سیم کشی مدار اصلی سیم انعطاف پذیر بدون سرما
فشار دادن پایانه (㎟)
1 چوب 1 تا 4 1 تا 4 1.5 تا 6 1.5 تا 10 2.5 تا 10
2 عدد چوب 1 تا 4 1 تا 4 1.5 تا 6 1.5 تا 6 2.5 تا 10
سیم انعطاف پذیر با سرما
فشار دادن پایانه (㎟)
1 چوب 1 تا 4 1 تا 4 1 تا 6 1 تا 6 1 تا 10
2 عدد چوب 1 تا 2.5 1 تا 2.5 1 تا 4 1 تا 4 1.5 تا 6
سیم سخت (㎟) 1 چوب 1 تا 4 1 تا 4 1.5 تا 6 1.5 تا 6 1.5 تا 10
2 عدد چوب 1 تا 4 1 تا 4 1.5 تا 6 1.5 تا 6 2.5 تا 10
اندازه پیچ بست   M3.5 M4
گشتاور بست سفت کردن (Nm)   0.8 1.2
سیم کشی حلقه کنترل سیم انعطاف پذیر بدون سرما
فشار دادن پایانه (㎟)
1 چوب 1 تا 4 1 تا 4 1 تا 4 1 تا 4 1 تا 4
2 عدد چوب 1 تا 4 1 تا 4 1 تا 4 1 تا 4 1 تا 4
سیم انعطاف پذیر با سرما
فشار دادن پایانه (㎟)
1 چوب 1 تا 4 1 تا 4 1 تا 4 1 تا 4 1 تا 4
2 عدد چوب 1 تا 2.5 1 تا 2.5 1 تا 2.5 1 تا 2.5 1 تا 2.5
سیم سخت (㎟) 1 چوب 1 تا 4 1 تا 4 1 تا 4 1 تا 4 1 تا 4
2 عدد چوب 1 تا 4 1 تا 4 1 تا 4 1 تا 4 1 تا 4
اندازه پیچ بست   M3.5
گشتاور بست سفت کردن (Nm)   0.8






ابعاد ظاهری و نصب:

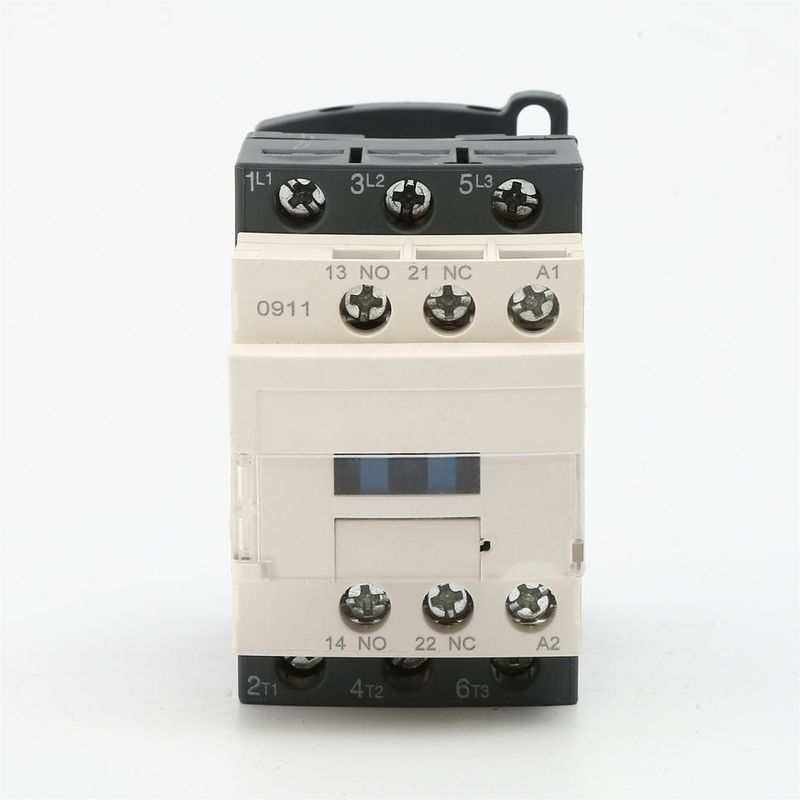

کنتاکتور مغناطیسی کویل 380 ولت LC1 D09 D18 D32 D40 3 فاز 220 ولت 9 آمپر 0





ابعاد نصب:



تایپ کنید حداکثر حداکثر B حداکثر C آ ب
SC1-09-18 45 77 86 35 50/60 4.5
SC1-25-32 45 85 92 35 60/70 4.5
SC1-40-65 75 127 119 40 100/110 6.5
SC1-80-95 85 127 130 40 100/110 6.5

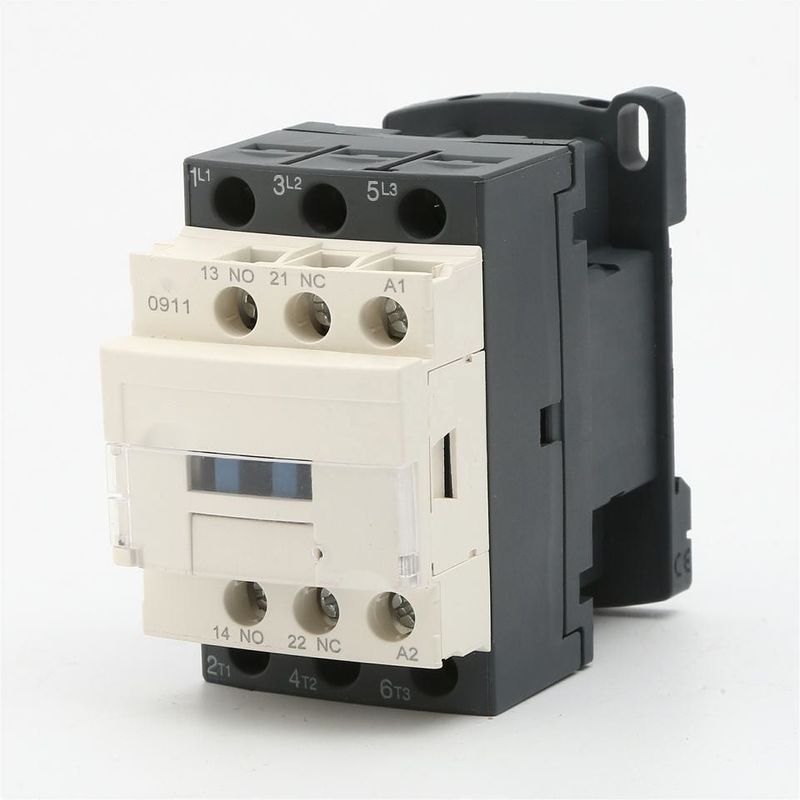

کنتاکتور مغناطیسی کویل 380 ولت LC1 D09 D18 D32 D40 3 فاز 220 ولت 9 آمپر 1

کنتاکتور مغناطیسی کویل 380 ولت LC1 D09 D18 D32 D40 3 فاز 220 ولت 9 آمپر 2



سوالات متداول:

1. پس از ارسال استعلام چقدر طول می کشد تا پاسخ دریافت کنید؟

ما در عرض 24 ساعت حتی در آخر هفته یا تعطیلات پاسخ خواهیم داد.

2. آیا بسته OEM/ODM موجود است؟

بله، بسته های OEM/ODM خوش آمدید.ما در کار OEM/ODM حرفه ای هستیم.

3. اگر بخواهیم آزمایش کنیم، نمونه هایی را ارائه می دهید؟

بله، ما می توانیم نمونه رایگان ارائه دهیم، اما شما باید هزینه حمل و نقل را بپردازید.

4. آیا روش های بازرسی برای محصولات دارید؟

محصولات ما 100٪ خود بازرسی و آزمایش قبل از بسته بندی.

5. در مورد زمان تحویل سفارش چطور؟

15-20 روز پس از دریافت سپرده.
