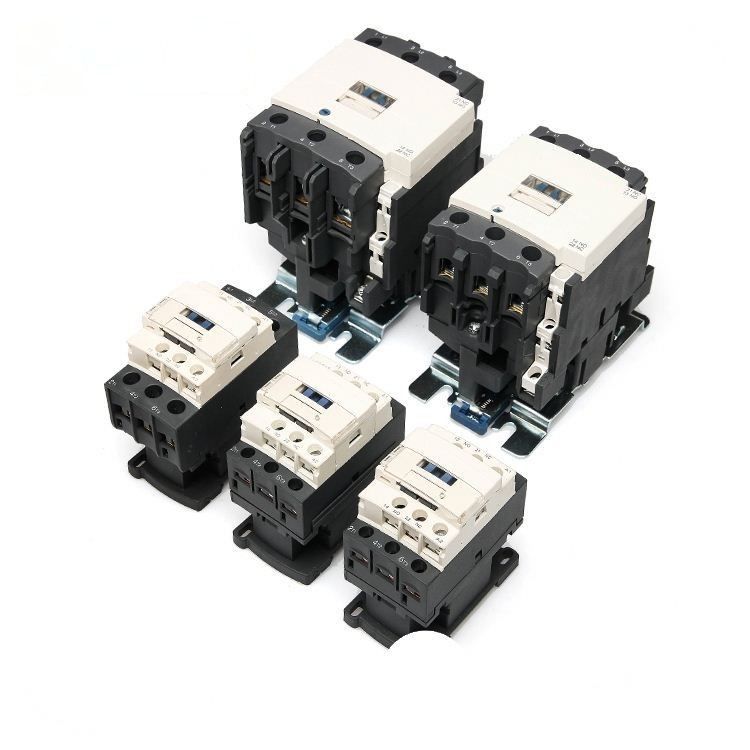

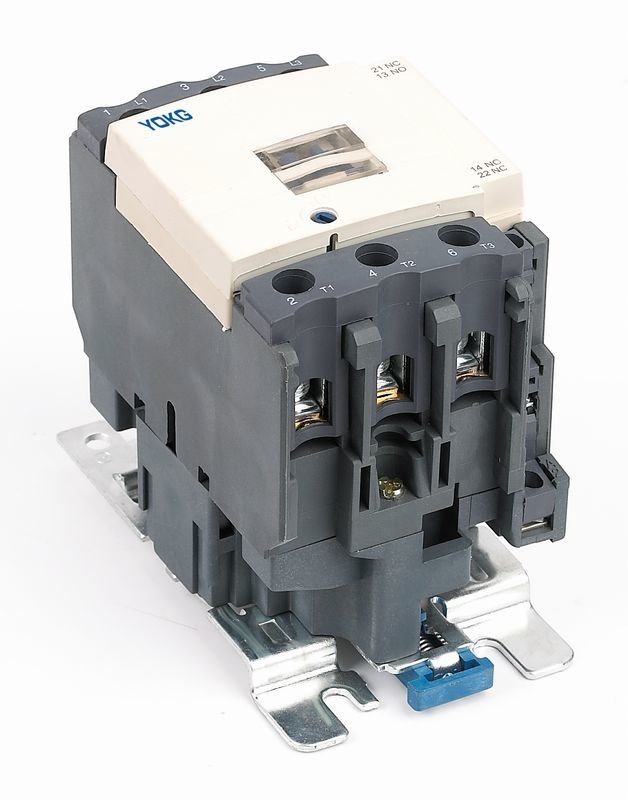

کنتاکتور AC 3 فاز 1NO+1NC در 20A 25A 32A 40A در 3 قطب
جزئیات کلی:
| نصب و راه اندازی | ریل یا پیچ |
| گواهینامه ها | CE CB TUV |
| استاندارد | IEC 60947-1، IEC 60947-4-1 |
| فرکانس رتبه بندی شده | 50 هرتز / 60 هرتز |
| جریان نامی | تا 95A |
| درجه حفاظت | IP20 |
|
دسته نصب |
III |
| دمای محیط | -5℃--+40℃ |
مدل و مفهوم:
پارامترهای اصلی و عملکرد فنی:
| تایپ کنید | SC1-09 | SC1-12 | SC1-18 | SC1-25 | SC1-32 | ||
| جریان گرمایش نامی (A) | 20 | 20 | 25 | 32 | 40 | ||
| ولتاژ عایق نامی (V) | 690 | ||||||
| ولتاژ تحمل ضربه نامی (KV) | 6 | ||||||
| ظرفیت ساخت رتبه بندی شده | 10ل | ||||||
| ظرفیت شکست امتیازی | 8le | ||||||
| لهستانی ها | 3 | ||||||
| تماس کمکی | 1NO + 1NC | ||||||
| جریان مقاومت کوتاه مدت (A) | 10S | 72 | 96 | 144 | 200 | 256 | |
| AC-3 جریان کاری نامی (A) |
220 ولت / 230 ولت | 9 | 12 | 18 | 25 | 32 | |
| 380V/400V | 9 | 12 | 18 | 25 | 32 | ||
| 660V/690V | 6.5 | 8.9 | 12 | 18 | 22 | ||
| ظرفیت AC-3 فاز 3 موتور قفس سنجابی (AC-3) KW |
220 ولت / 230 ولت | 2.2 | 3 | 4 | 5.5 | 7.5 | |
| 380V/400V | 4 | 5.5 | 7.5 | 11 | 15 | ||
| 660V/690V | 5.5 | 7.5 | 10 | 15 | 18.5 | ||
| فرکانس عملیات (بار در ساعت) | عمر الکتریکی | 1200 | 600 | ||||
| زندگی ماشینی | 3600 | ||||||
| عمر الکتریکی AC-3 (10000/بار) | 100 | 100 | 100 | 100 | 80 | ||
| عمر مکانیکی (10000/بار) | 1000 | 1000 | 1000 | 1000 | 800 | ||
| نوع فیوز مجهز | RT16-20 | RT16-20 | RT16-32 | RT16-40 | RT16-50 | ||
| ولتاژ منبع تغذیه کنترل نامی Us(V) | 50/60 هرتز | 12 تا 480 | |||||
| محدوده عملیات | کشش به داخل | (85% ~ 110%) ایالات متحده +40℃ | |||||
| رها کردن | (20%~75%) ما -5℃ | ||||||
| توان متوسط سیم پیچ ac (VA) | شروع کنید | 70 | 110 | ||||
| نگه داشتن | 8 | 11 | |||||
| کلاس راندمان برق | کلاس 3 | ||||||
| تلفات حرارتی (W) | 2 تا 3 | 3 تا 4 | |||||
| زمان فعال سازی (ms) | نزدیک | 12 تا 35 | |||||
| زنگ تفريح | 5 تا 20 | ||||||
| سیم کشی مدار اصلی | سیم انعطاف پذیر بدون سرما فشار دادن پایانه (㎟) |
1 چوب | 1 تا 4 | 1 تا 4 | 1.5 تا 6 | 1.5 تا 10 | 2.5 تا 10 |
| 2 عدد چوب | 1 تا 4 | 1 تا 4 | 1.5 تا 6 | 1.5 تا 6 | 2.5 تا 10 | ||
| سیم انعطاف پذیر با سرما فشار دادن پایانه (㎟) |
1 چوب | 1 تا 4 | 1 تا 4 | 1 تا 6 | 1 تا 6 | 1 تا 10 | |
| 2 عدد چوب | 1 تا 2.5 | 1 تا 2.5 | 1 تا 4 | 1 تا 4 | 1.5 تا 6 | ||
| سیم سخت (㎟) | 1 چوب | 1 تا 4 | 1 تا 4 | 1.5 تا 6 | 1.5 تا 6 | 1.5 تا 10 | |
| 2 عدد چوب | 1 تا 4 | 1 تا 4 | 1.5 تا 6 | 1.5 تا 6 | 2.5 تا 10 | ||
| اندازه پیچ بست | M3.5 | M4 | |||||
| گشتاور بست سفت کردن (Nm) | 0.8 | 1.2 | |||||
| سیم کشی حلقه کنترل | سیم انعطاف پذیر بدون سرما فشار دادن پایانه (㎟) |
1 چوب | 1 تا 4 | 1 تا 4 | 1 تا 4 | 1 تا 4 | 1 تا 4 |
| 2 عدد چوب | 1 تا 4 | 1 تا 4 | 1 تا 4 | 1 تا 4 | 1 تا 4 | ||
| سیم انعطاف پذیر با سرما فشار دادن پایانه (㎟) |
1 چوب | 1 تا 4 | 1 تا 4 | 1 تا 4 | 1 تا 4 | 1 تا 4 | |
| 2 عدد چوب | 1 تا 2.5 | 1 تا 2.5 | 1 تا 2.5 | 1 تا 2.5 | 1 تا 2.5 | ||
| سیم سخت (㎟) | 1 چوب | 1 تا 4 | 1 تا 4 | 1 تا 4 | 1 تا 4 | 1 تا 4 | |
| 2 عدد چوب | 1 تا 4 | 1 تا 4 | 1 تا 4 | 1 تا 4 | 1 تا 4 | ||
| اندازه پیچ بست | M3.5 | ||||||
| گشتاور بست سفت کردن (Nm) | 0.8 | ||||||
ویژگی ساختار:
♦ طراحی پوشش گرد و غبار، ایمنی بهتر، قابلیت اطمینان و عمر مفید بیشتر
♦ می توان با بلوک کنتاکت های کمکی، رله زمان و بلوک کنتاکت های با جریان محدود، و رله حرارتی نصب کرد، سپس محصولات مشتق دیگر باشد.
♦ حجم کوچک، وزن سبک، اتلاف انرژی کمتر، عمر طولانی و ایمن و قابلیت اطمینان و غیره.
♦ می تواند به کنتاکت کمکی 1NO یا کنتاکت کمکی 1NC (کمتر از 32A) و کنتاکت کمکی 1NO+کنتاکت کمکی 1NC (بیش از 40A) مجهز شود.علاوه بر این، می توان آن را به بلوک کنتاکتور کمکی F4 (2 بلوک یا 4 بلوک) مجهز کرد.
♦ علاوه بر استفاده از پیچ برای نصب، کنتاکتور را می توان با ریل نصب استاندارد 35 میلی متر (SC1-09~95) و ریل نصب استاندارد 75 میلی متر (SC1-40~95) سفت کرد.
ابعاد ظاهری و نصب:
ابعاد نصب:
| تایپ کنید | حداکثر | حداکثر B | حداکثر C | آ | ب | ∅ |
| SC1-09-18 | 45 | 77 | 86 | 35 | 50/60 | 4.5 |
| SC1-25-32 | 45 | 85 | 92 | 35 | 60/70 | 4.5 |
| SC1-40-65 | 75 | 127 | 119 | 40 | 100/110 | 6.5 |
| SC1-80-95 | 85 | 127 | 130 | 40 | 100/110 | 6.5 |
