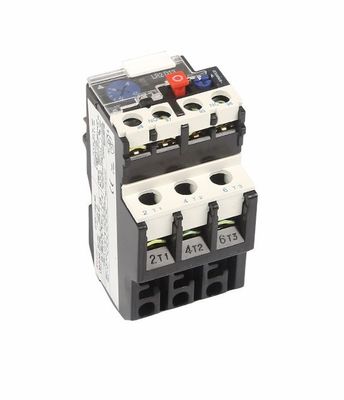

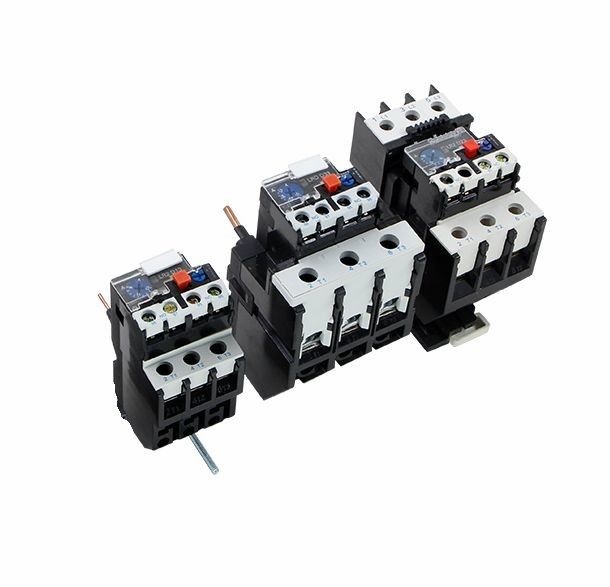

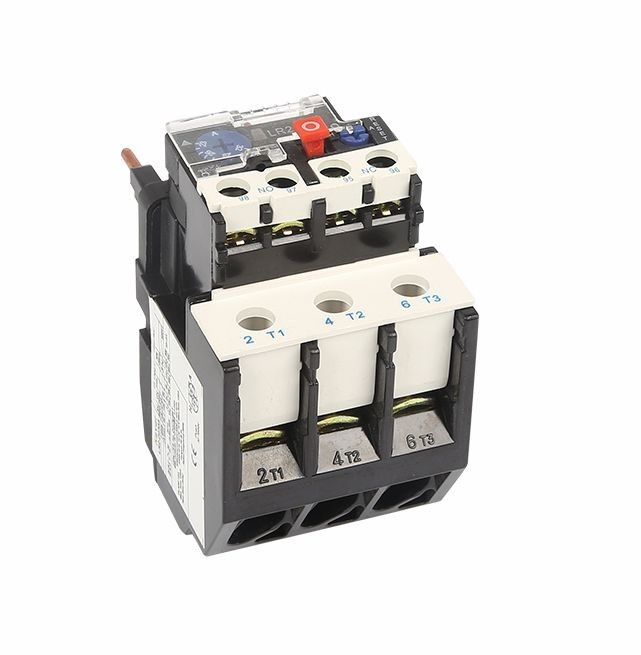

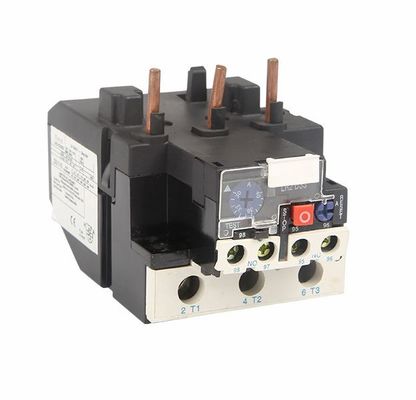

فرکانس 50 رله حفاظت از اضافه بار موتور 60 هرتز سطح 25a
کاربرد:
رله حرارتی سری LR2-D را می توان در مدار 50 هرتز یا 60 هرتز، ولتاژ عایق نامی 660 ولت، جریان نامی 0.1-93 آمپر برای محافظت از شکست فاز در هنگام اضافه بار موتور الکتریکی استفاده کرد.
رله دارای مکانیسم و جبران دما متفاوت است و می توان آن را به کنتاکتور AC سری LC1-D وصل کرد.این پیشرفته ترین رله حرارتی در دهه نود در جهان است.
الف. پارامتر اساسی مدار اصلی
(الف). ولتاژ عایق نامی 660 ولت.
(ب). جریان کاری نامی 25،36،93A به طور جداگانه.
(ج). مهر و موم تنظیم کننده جریان تنظیم نامی و تنظیم.
(د). جریان جزء حرارتی (لیست 1 را ببینید)
B. مدار کمکی
(الف) یک جفت NO/ و N/C تماس با عایق الکتریکی وجود دارد.
(ب). ولتاژ عایق نامی 500 ولت.
(ج) فرکانس نامی 50-60 هرتز.
(د). استفاده از گروه، ولتاژ کاری نامی، تعیین جریان حرارتی و جریان نامی.
مشخصه حرکت: زمان حرکت تعادل سه فاز
| خیر | زمان تنظیم جریان | زمان حرکت | شرط شروع | دمای محیط | ||
| 1 | 1.05 | > 2 ساعت | حالت سرد | 20±5oC | ||
| 2 | 1.2 | <2 ساعت | حالت حرارتی (به دنبال آزمایش شماره 1) | |||
| 3 | 1.5 | <4 دقیقه | ||||
| 4 | 7.2 | 10A | 2s< Tp≤10s | ≤63A | حالت سرد | |
| 10 | 4s< Tp≤10s | > 63A | ||||
مشخصه حرکت از دست دادن فاز
| خیر | زمان تنظیم جریان | زمان حرکت | شرط شروع | دمای محیط | |
| هر دو فاز | فاز دیگه | ||||
| 1 | 1.0 | 0.9 | > 2 ساعت | حالت سرد | 20±5oC |
| 2 | 1.15 | 0 | <2 ساعت | حالت حرارتی (به دنبال آزمایش شماره 1) |
|
| تایپ کنید | عدد | محدوده تنظیم (A) | برای کنتاکتور |
| LR2-D13 | 1301 | 0.1 ~ 0.16 | CJX2-09~32 |
| 1302 | 0.16 ~ 0.25 | CJX2-09~32 | |
| 1303 | 0.25 ~ 0.4 | CJX2-09~32 | |
| 1304 | 0.4 ~ 0.63 | CJX2-09~32 | |
| 1305 | 0.63 ~ 1 | CJX2-09~32 | |
| 1306 | 1 ~ 1.6 | CJX2-09~32 | |
| 1307 | 1.6 ~ 2.5 | CJX2-09~32 | |
| 1308 | 2.5 ~ 4 | CJX2-09~32 | |
| 1310 | 4 ~ 6 | CJX2-09~32 | |
| 1312 | 5.5 ~ 8 | CJX2-09~32 | |
| 1314 | 7 تا 10 | CJX2-09~32 | |
| 1316 | 9 تا 13 | CJX2-09~32 | |
| 1321 | 12 تا 18 | CJX2-09~32 | |
| 1322 | 17 تا 25 | CJX2-32 | |
| LR2-D25 | 2353 | 23 تا 32 | CJX2-09~32 |
| 2355 | 30 تا 40 | CJX2-09~32 | |
| LR2-D33 | 3322 | 17 تا 25 | CJX2-09~32 |
| 3353 | 23 تا 32 | CJX2-09~32 | |
| 3355 | 30 تا 40 | CJX2-09~32 | |
| 3357 | 37 تا 50 | CJX2-09~32 | |
| 3359 | 48 تا 65 | CJX2-09~32 | |
| 3361 | 55 تا 70 | CJX2-09~32 | |
| 3363 | 63 تا 80 | CJX2-09~32 | |
| 3365 | 80 تا 93 | CJX2-95 | |
| LR2-D43 | 4365 | 80 تا 104 | CJX2-95 |
| 4367 | 95 تا 120 | CJX2-95~115 | |
| 4369 | 110 تا 140 | CJX2-115 |
| تایپ کنید | جریان کار نامی رله حرارتی | جزء حرارتی | ||
| جریان نامی (A) |
دارای رتبه یا مقیاس جریان نامی (A) |
|||
| LR2-D13 | 25 | LR2-D1301 | 0.16 | 0.10-0.16 |
| LR2-D1302 | 0.25 | 0.16-0.25 | ||
| LR2-D1303 | 0.4 | 0.25-0.40 | ||
| LR2-D1304 | 0.63 | 0.40-0.63 | ||
| LR2-D1305 | 1 | 0.63-1.0 | ||
| LR2-D1306 | 1.6 | 1.0-1.6 | ||
| LR2-D13x6 | 2 | 1.25-2.0 | ||
| LR2-D1307 | 2.5 | 1.6-2.5 | ||
| LR2-D1308 | 4 | 2.5-4.0 | ||
| LR2-D1310 | 6 | 4.0-6.0 | ||
| LR2-D1312 | 8 | 5.5-8.0 | ||
| LR2-D1314 | 10 | 7.0-10.0 | ||
| LR2-D1316 | 13 | 9.0-13.0 | ||
| LR2-D1321 | 18 | 12.0-18.0 | ||
| LR2-D1322 | 25 | 17.0-25.0 | ||

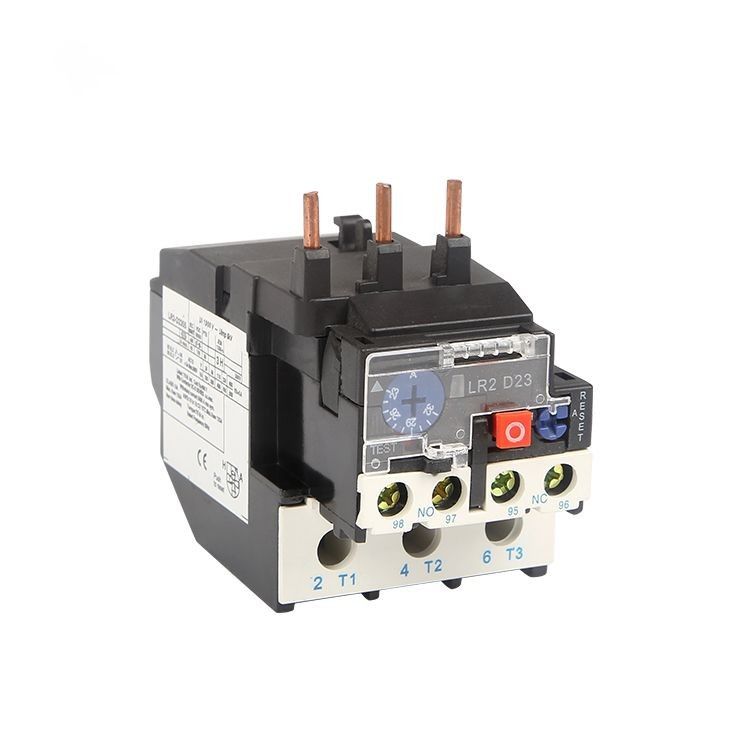

| LR2-D23 | 36 | LR2-D2353 | 32 | 23.0-32.0 |
| LR2-D2355 | 36 | 28.0-36.0 | ||
| LR2-D33 | 93 | LR2-D3353 | 32 | 23.0-32.0 |
| LR2-D3355 | 40 | 30.0-40.0 | ||
| LR2-D3357 | 50 | 37.0-50.0 | ||
| LR2-D3359 | 65 | 48.0-65.0 | ||
| LR2-D3361 | 70 | 55.0-70.0 | ||
| LR2-D3363 | 90 | 63.0-80.0 | ||
| LR2-D3365 | 93 | 80.0-93.0 | ||
