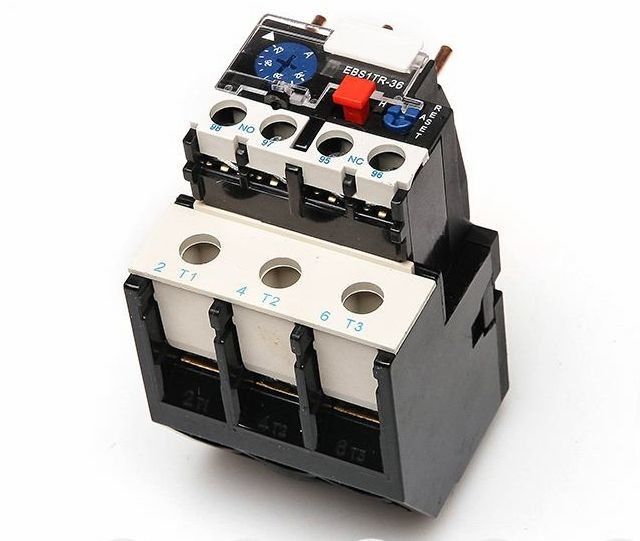

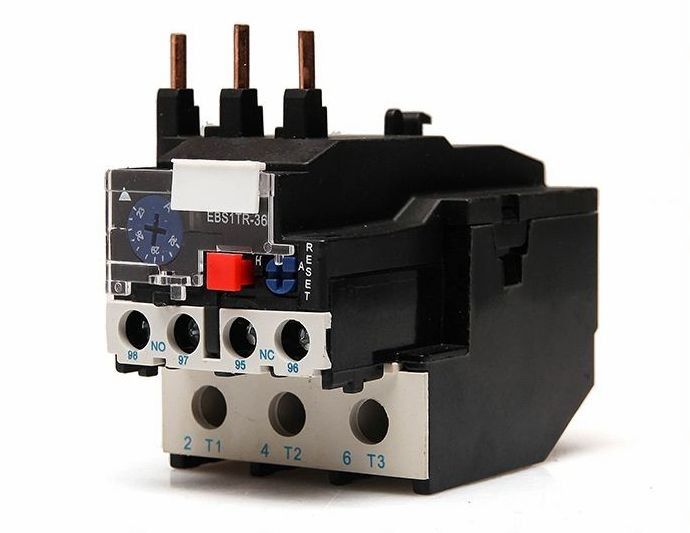

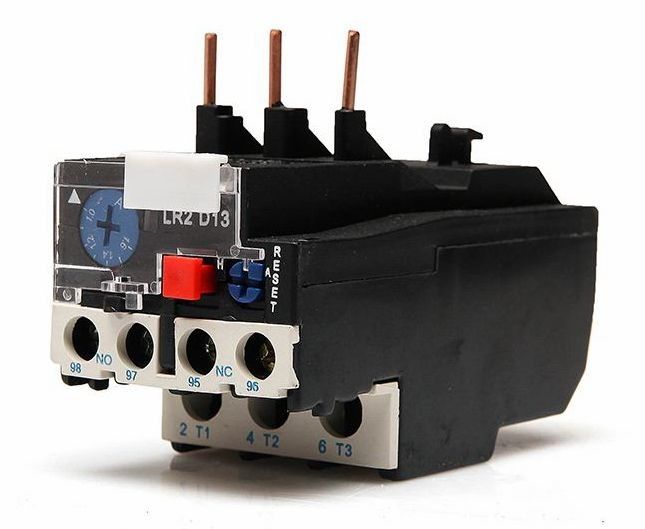

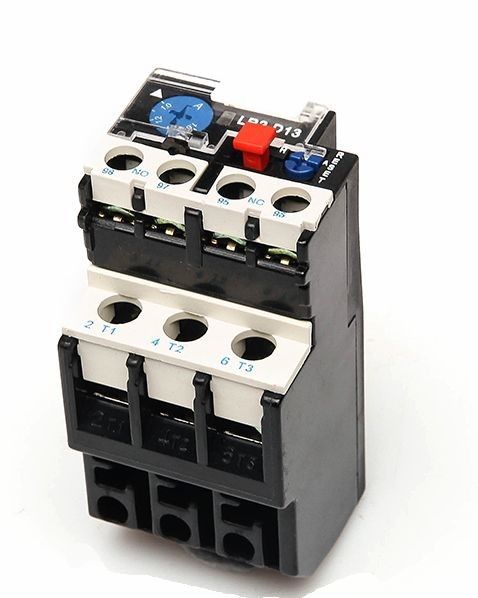

رله حفاظتی تک فاز OEM 25 آمپر رله های حالت جامد SSR
کاربرد:
رله حرارتی سری LR2-D را می توان در مدار 50 هرتز یا 60 هرتز، ولتاژ عایق نامی 660 ولت، جریان نامی 0.1-93 آمپر برای محافظت از شکست فاز در هنگام اضافه بار موتور الکتریکی استفاده کرد.
رله دارای مکانیسم و جبران دما متفاوت است و می توان آن را به کنتاکتور AC سری LC1-D وصل کرد.
الف. پارامتر اساسی مدار اصلی
(آ).ولتاژ عایق نامی 660 ولت.
(ب).جریان کاری دارای امتیاز 25،36،93A به طور جداگانه.
(ج).مهر و موم تنظیم کننده جریان تنظیم نامی و تنظیم.
(د).جریان جزء حرارتی (لیست 1 را ببینید)
ب. مدار کمکی
(آ).یک جفت تماس NO/ و N/C با عایق الکتریکی وجود دارد.
(ب).ولتاژ عایق نامی 500 ولت.
(ج).فرکانس نامی: 50-60 هرتز
(د).از گروه، ولتاژ کاری نامی، جریان حرارتی و جریان نامی استفاده کنید.
مشخصات فنی:
| تایپ کنید | عدد | محدوده تنظیم (A) | برای کنتاکتور |
| LR2-D13 | 1301 | 0.1 ~ 0.16 | CJX2-09~32 |
| 1302 | 0.16 ~ 0.25 | CJX2-09~32 | |
| 1303 | 0.25 ~ 0.4 | CJX2-09~32 | |
| 1304 | 0.4 ~ 0.63 | CJX2-09~32 | |
| 1305 | 0.63 ~ 1 | CJX2-09~32 | |
| 1306 | 1 ~ 1.6 | CJX2-09~32 | |
| 1307 | 1.6 ~ 2.5 | CJX2-09~32 | |
| 1308 | 2.5 ~ 4 | CJX2-09~32 | |
| 1310 | 4 ~ 6 | CJX2-09~32 | |
| 1312 | 5.5 ~ 8 | CJX2-09~32 | |
| 1314 | 7 تا 10 | CJX2-09~32 | |
| 1316 | 9 تا 13 | CJX2-09~32 | |
| 1321 | 12 تا 18 | CJX2-09~32 | |
| 1322 | 17 تا 25 | CJX2-32 | |
| LR2-D25 | 2353 | 23 تا 32 | CJX2-09~32 |
| 2355 | 30 تا 40 | CJX2-09~32 | |
| LR2-D33 | 3322 | 17 تا 25 | CJX2-09~32 |
| 3353 | 23 تا 32 | CJX2-09~32 | |
| 3355 | 30 تا 40 | CJX2-09~32 | |
| 3357 | 37 تا 50 | CJX2-09~32 | |
| 3359 | 48 تا 65 | CJX2-09~32 | |
| 3361 | 55 تا 70 | CJX2-09~32 | |
| 3363 | 63 تا 80 | CJX2-09~32 | |
| 3365 | 80 تا 93 | CJX2-95 | |
| LR2-D43 | 4365 | 80 تا 104 | CJX2-95 |
| 4367 | 95 تا 120 | CJX2-95~115 | |
| 4369 | 110 تا 140 | CJX2-115 |
| تایپ کنید | جریان کار نامی رله حرارتی | جزء حرارتی | ||
| جریان نامی (A) |
دارای رتبه یا مقیاس جریان نامی (A) |
|||
| LR2-D13 | 25 | LR2-D1301 | 0.16 | 0.10-0.16 |
| LR2-D1302 | 0.25 | 0.16-0.25 | ||
| LR2-D1303 | 0.4 | 0.25-0.40 | ||
| LR2-D1304 | 0.63 | 0.40-0.63 | ||
| LR2-D1305 | 1 | 0.63-1.0 | ||
| LR2-D1306 | 1.6 | 1.0-1.6 | ||
| LR2-D13x6 | 2 | 1.25-2.0 | ||
| LR2-D1307 | 2.5 | 1.6-2.5 | ||
| LR2-D1308 | 4 | 2.5-4.0 | ||
| LR2-D1310 | 6 | 4.0-6.0 | ||
| LR2-D1312 | 8 | 5.5-8.0 | ||
| LR2-D1314 | 10 | 7.0-10.0 | ||
| LR2-D1316 | 13 | 9.0-13.0 | ||
| LR2-D1321 | 18 | 12.0-18.0 | ||
| LR2-D1322 | 25 | 17.0-25.0 | ||
| LR2-D23 | 36 | LR2-D2353 | 32 | 23.0-32.0 |
| LR2-D2355 | 36 | 28.0-36.0 | ||
| LR2-D33 | 93 | LR2-D3353 | 32 | 23.0-32.0 |
| LR2-D3355 | 40 | 30.0-40.0 | ||
| LR2-D3357 | 50 | 37.0-50.0 | ||
| LR2-D3359 | 65 | 48.0-65.0 | ||
| LR2-D3361 | 70 | 55.0-70.0 | ||
| LR2-D3363 | 90 | 63.0-80.0 | ||
| LR2-D3365 | 93 | 80.0-93.0 | ||
