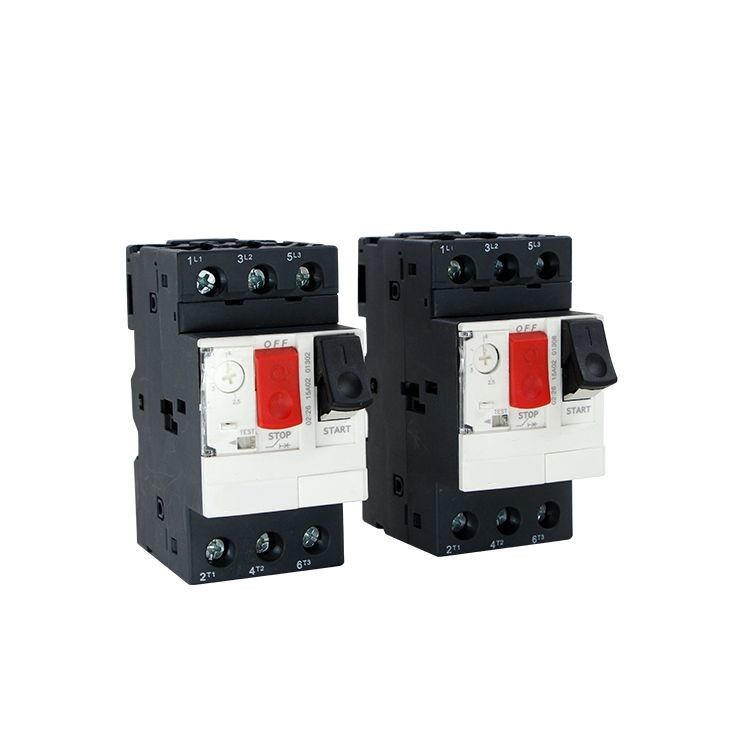

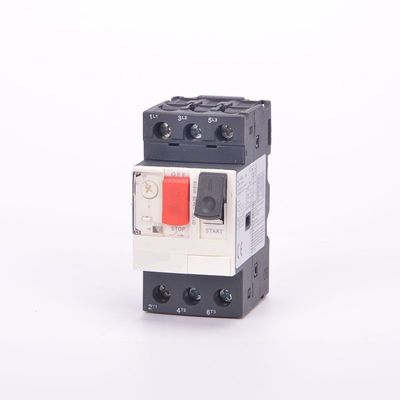

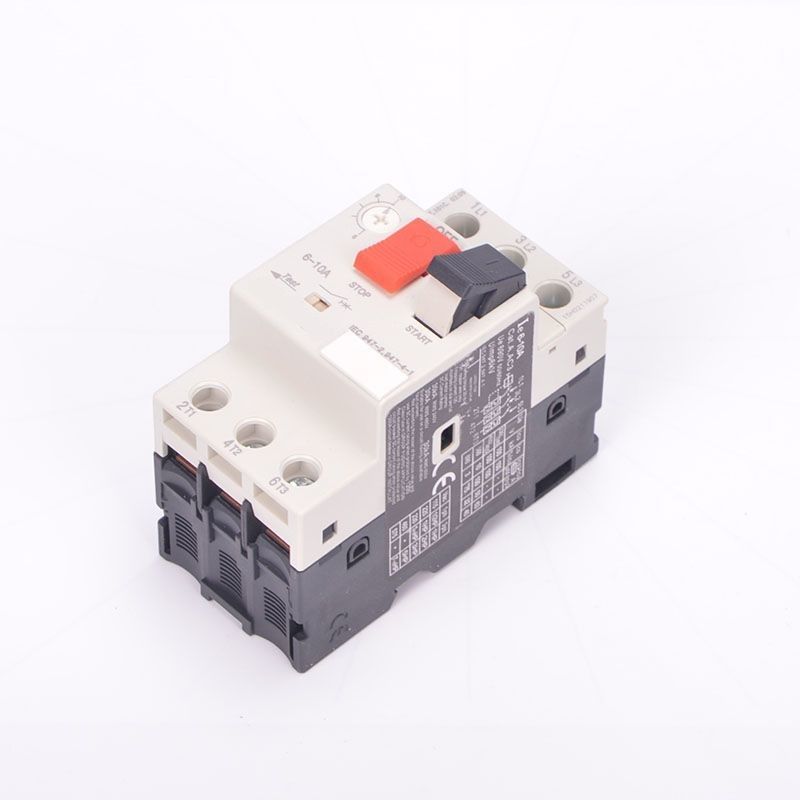

مدار شکن محافظ موتور 3P MPCB GV2-ME 3 قطب 24.0-32.0
کاربرد:
مدار شکن محافظ موتور سری GV1، GV2، GV3، طراحی مدولار، ظاهر زیبا، حجم کم، حفاظت فاز شکست، رله حرارتی داخلی، عملکرد قوی، تطبیق پذیری خوب.این سری با IEC60947.2 و IEC60947-4.1 و استاندارد EN60947-1 مطابقت دارد.سوئیچ و کنتاکتور می توانند از استارت مستقیم موتور تشکیل شده باشند.سری محافظ پوسته و غیره
درجه می تواند به IP65 برسد.سه نوع محصول در این سری وجود دارد: GV2-M.ME یک موتور کنترل شده با دکمه فشاری با مدار شکن محافظ مغناطیسی حرارتی است.GV2-RS یک قطع کننده مدار با حفاظت مغناطیسی حرارتی برای موتوری است که توسط سوئیچ انتقال کنترل می شود.کلیدهای مدار GV2-LS.LE با حفاظت مغناطیسی (بدون حفاظت تاخیر حرارتی) برای موتورهای الکتریکی که توسط کلیدهای انتقال کنترل می شوند.
عملکرد و ویژگی
1. ابزار عملکرد سوئیچ: سبک دکمه M ؛ سبک سوئیچ P-دوار.RS,LS - سبک کلید بلند کردن کلید.
مدار شکن محافظ موتور سری 2.GV2 طراحی مدولار، شکل زیبا، حجم کوچک، حفاظت فاز باز، با
رله حرارتی داخلی، کاربردی و عمومی.
3. سوئیچ و کنتاکتور می تواند از استارت موتور تشکیل شده باشد.
4. تماس اضافی:
5. تماس های کمکی آنی
6. تحت ولتاژ آزاد
کلید هوای موتور
| GV2-M، GV2-ME، GV2-P | GV2-RS | GV2-LS، GV2-LE | |||
| M01C | 0.1-0.16 | RS01C | 0.1 -0.16 | ||
| M02C | 0.16-0.25 | RS02C | 0.16-0.25 | ||
| M03C | 0.25 - 0.40 | RS03C | 0.25 - 0.40 | LS03 | 0 25-0.40 |
| M04C | 0.40-0.63 | RS04C | 0.40-0.63 | LS04 | 0 40-0.63 |
| M05C | 0.63 - 1 | RS05C | 0.63-1 | LS05 | 0.63 -1 |
| M06C | 1-1.6 | RS06C | 1-1.6 | LS06 | 1-1.6 |
| M07C | 1.6-2.5 | RS07C | 1.6-2.5 | LS07 | 1.6-2.5 |
| M08C | 2 5-4 | RS08C | 25-4 | LS08 | 2.5-4 |
| M10C | 4-6.3 | RS10C | 4 - 6.3 | LS10 | 4-6.3 |
| M14C | 6-10 | RS14C | 6-10 | LS14 | 6-10 |
| M16C | 9-14 | RS16C | 9-14 | LS16 | 9-14 |
| M18C | 10-16 | RS18C | 10-16 | LS8 | 10-16 |
| M20C | 13-18 | RS20C | 13-18 | LS20 | 13-18 |
| M21C | 17-23 | RS21C | 17-23 | LS21 | 17-23 |
| M22C | 20-25 | RS22C | 20-25 | LS22 | 20-25 |
| M32C | 24-32 | RS32C | 24-32 | ||
توان نامی الکتروموتور سه فاز کنترل شده توسط قطع کننده (قطع کننده مدار موتور GV2)
| محدوده تنظیم جریان نامی یعنی (a) | توان استاندارد الکتروموتور سه فاز KW.AC-350HZ/60HZ | |||||
| 230/240 ولت | 400 ولت | 415 ولت | 440 ولت | 500 ولت | 690 ولت | |
| 0.1-0.16 | - | - | - | - | - | - |
| 0.16-0.25 | - | - | - | - | - | - |
| 0.25-0.4 | - | - | - | - | - | - |
| 040- 0.63 | - | - | - | - | - | 0.37 |
| 0.63-1 | - | - | - | 0.37 | 0.37 | 0.55 |
| 1-1.6 | - | 0.37 | - | 0.55 | 0.75 | 1.1 |
| 1.6-2.5 | 0.7 | 0.75 | 0.75 | 1.1 | 1.1 | 1.5 |
| 2.5-4 | 0.75 | 1.5 | 1.5 | 1.5 | 22 | 3 |
| 4-6.3 | 1.1 | 2.2 | 2.2 | 3 | 37 | 4 |
| 6-10 | 2.2 | 4 | 4 | 4 | 5.5 | 7.5 |
| 9-14 | 3 | 5.5 | 5.5 | 7.5 | 7.5 | 9 |
| 13-18 | 4 | 7.5 | 9 | 9 | 9 | 11 |
| 17-23 | 5.5 | 11 | 11 | 11 | 11 | 15 |
| 20-25 | 5.5 | 11 | 11 | 11 | 15 | 18.5 |
| 24-32 | 7.5 | 15 | 15 | 15 | 185 | 23 |
مقدار جابجایی جریان قطع کننده قطع کننده در میدان مغناطیسی فوری. (به جدول 3 مراجعه کنید)
| جریان نامی I nA | محدوده تنظیم جریان رفت و آمد برای مولفه های A. | مقدار commutrng جریان drsjointing در فیلد فوری I nA |
| 0.16 | 0.1 -0.16 | 1.5 |
| 0.25 | 0.16-0.25 | 2.4 |
| 0.4 | 0.25-0.4 | 5 |
| 0.63 | 0.4-0 63 | 8 |
| 1 | 0.63-1 | 13 |
| 1.6 | 1 -1.6 | 22.5 |
| 2.5 | 1.6-2.5 | 33.5 |
| 4 | 2.5-4 | 51 |
| 6.3 | 4-6.3 | 78 |
| 10 | 6-10 | 138 |
| 14 | 9-14 | 170 |
| 18 | 13-18 | 223 |
| 23 | 17-23 | 327 |
| 25 | 20-25 | 327 |
| 32 | 24-32 | 416 |
