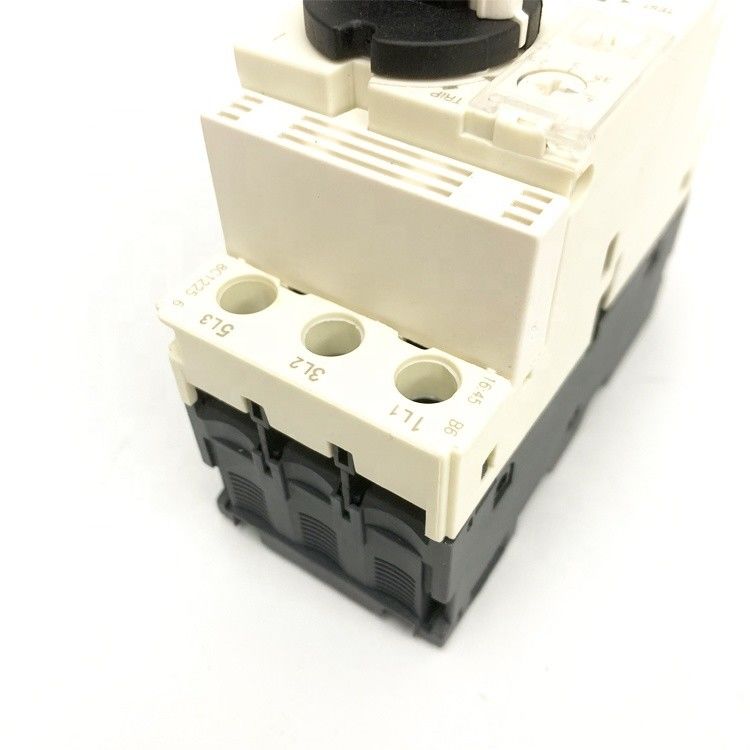

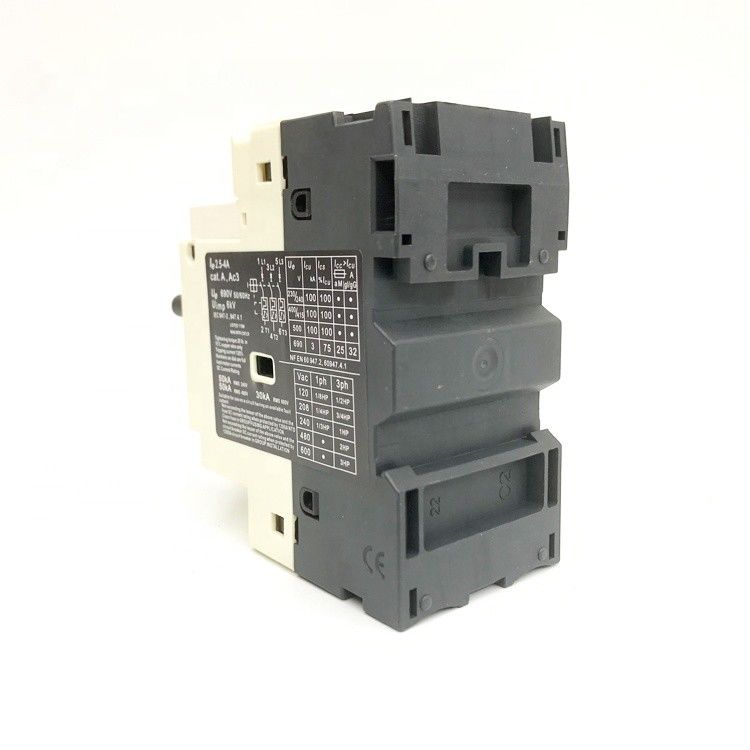

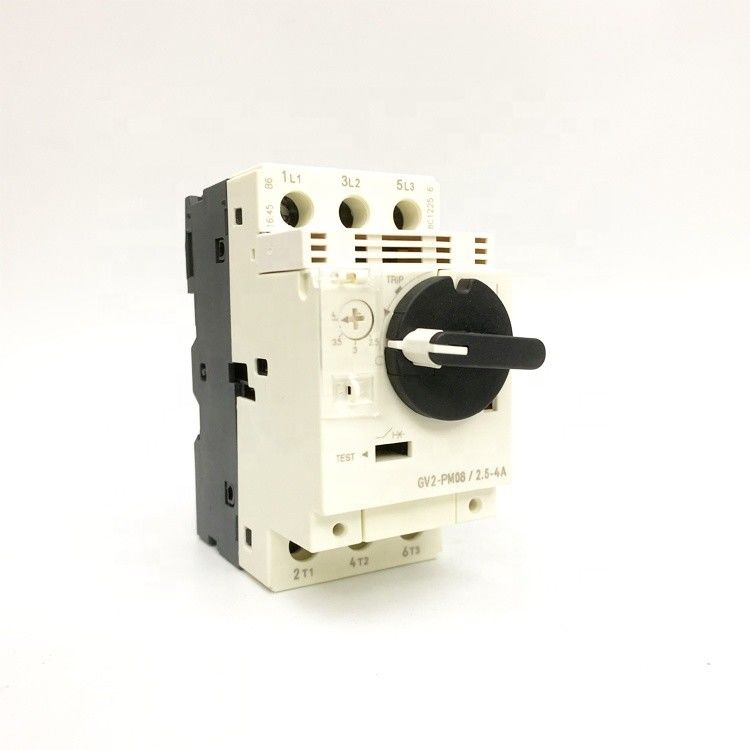

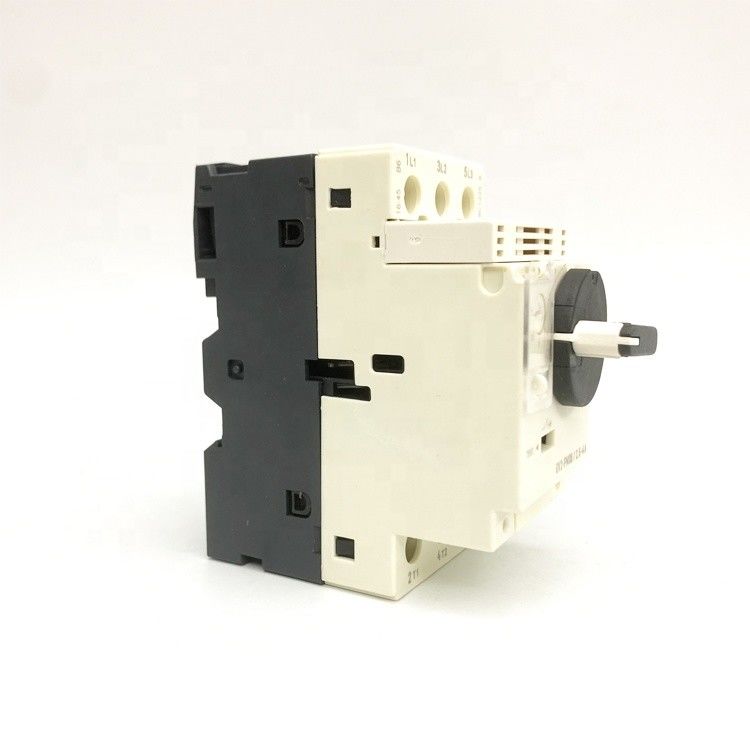

مدار شکن محافظ موتور GV2-P MPCB 3 قطبی 17.0-23.0
کاربرد:
مدار شکن محافظ موتور الکتریکی سری GV-2P، از طراحی مدولار استفاده می کند، کانتور هنری است، حجم کوچک است، از شکستگی محافظت می کند، داخل مجموعه هات رله، عملکرد قوی است، تطبیق پذیری خوب است.
مدار شکن محافظ موتور سری GV-2P عمدتا برای حفاظت از اضافه بار و اتصال کوتاه برای موتورها استفاده می شود.
مدار AC50/60Hz، ولتاژ کاری نامی تا 690 ولت، جریان عملیاتی نامی از 0.1 آمپر تا 32 آمپر. به عنوان اضافه بار، خرابی فاز، حفاظت از اتصال کوتاه و کنترل شروع غیر مکرر موتورهای سه فاز، می توان از آن برای حفاظت خطوط توزیع استفاده کرد. و تبدیل بار به ندرت، و همچنین می تواند به عنوان یک جدا کننده استفاده شود.
کلید هوای موتور
GV2-M، GV2-ME، GV2-P | GV2-RS | GV2-LS، GV2-LE | |||
M01C | 0.1-0.16 | RS01C | 0.1 -0.16 | ||
M02C | 0.16-0.25 | RS02C | 0.16-0.25 | ||
M03C | 0.25 - 0.40 | RS03C | 0.25 - 0.40 | LS03 | 0 25-0.40 |
M04C | 0.40-0.63 | RS04C | 0.40-0.63 | LS04 | 0 40-0.63 |
M05C | 0.63 - 1 | RS05C | 0.63-1 | LS05 | 0.63 -1 |
M06C | 1-1.6 | RS06C | 1-1.6 | LS06 | 1-1.6 |
M07C | 1.6-2.5 | RS07C | 1.6-2.5 | LS07 | 1.6-2.5 |
M08C | 2 5-4 | RS08C | 25-4 | LS08 | 2.5-4 |
M10C | 4-6.3 | RS10C | 4 - 6.3 | LS10 | 4-6.3 |
M14C | 6-10 | RS14C | 6-10 | LS14 | 6-10 |
M16C | 9-14 | RS16C | 9-14 | LS16 | 9-14 |
M18C | 10-16 | RS18C | 10-16 | LS8 | 10-16 |
M20C | 13-18 | RS20C | 13-18 | LS20 | 13-18 |
M21C | 17-23 | RS21C | 17-23 | LS21 | 17-23 |
M22C | 20-25 | RS22C | 20-25 | LS22 | 20-25 |
M32C | 24-32 | RS32C | 24-32 |
توان نامی الکتروموتور سه فاز کنترل شده توسط قطع کننده (قطع کننده مدار موتور GV2)
محدوده تنظیم جریان نامی یعنی (a) | توان استاندارد الکتروموتور سه فاز KW.AC-350HZ/60HZ | |||||
230/240 ولت | 400 ولت | 415 ولت | 440 ولت | 500 ولت | 690 ولت | |
0.1-0.16 | - | - | - | - | - | - |
0.16-0.25 | - | - | - | - | - | - |
0.25-0.4 | - | - | - | - | - | - |
040- 0.63 | - | - | - | - | - | 0.37 |
0.63-1 | - | - | - | 0.37 | 0.37 | 0.55 |
1-1.6 | - | 0.37 | - | 0.55 | 0.75 | 1.1 |
1.6-2.5 | 0.7 | 0.75 | 0.75 | 1.1 | 1.1 | 1.5 |
2.5-4 | 0.75 | 1.5 | 1.5 | 1.5 | 22 | 3 |
4-6.3 | 1.1 | 2.2 | 2.2 | 3 | 37 | 4 |
6-10 | 2.2 | 4 | 4 | 4 | 5.5 | 7.5 |
9-14 | 3 | 5.5 | 5.5 | 7.5 | 7.5 | 9 |
13-18 | 4 | 7.5 | 9 | 9 | 9 | 11 |
17-23 | 5.5 | 11 | 11 | 11 | 11 | 15 |
20-25 | 5.5 | 11 | 11 | 11 | 15 | 18.5 |
24-32 | 7.5 | 15 | 15 | 15 | 185 | 23 |
مقدار جابجایی جریان قطع کننده قطع کننده در میدان مغناطیسی فوری. (به جدول 3 مراجعه کنید)
جریان نامی I nA | محدوده تنظیم جریان رفت و آمد برای مولفه های A. | مقدار commutrng جریان drsjointing در فیلد فوری I nA |
0.16 | 0.1 -0.16 | 1.5 |
0.25 | 0.16-0.25 | 2.4 |
0.4 | 0.25-0.4 | 5 |
0.63 | 0.4-0 63 | 8 |
1 | 0.63-1 | 13 |
1.6 | 1 -1.6 | 22.5 |
2.5 | 1.6-2.5 | 33.5 |
4 | 2.5-4 | 51 |
6.3 | 4-6.3 | 78 |
10 | 6-10 | 138 |
14 | 9-14 | 170 |
18 | 13-18 | 223 |
23 | 17-23 | 327 |
25 | 20-25 | 327 |
32 | 24-32 | 416 |
