جزئیات محصول:
|
| شماره مدل: | محافظ موتور GV2-PM08C 2.5-4A | منحنی BCD: | ب |
|---|---|---|---|
| تایپ کنید: | شکن | ولتاژ محاسبه شده: | 4A |
| محل منبع: | ژجیانگ، چین | شماره قطب: | 3 |

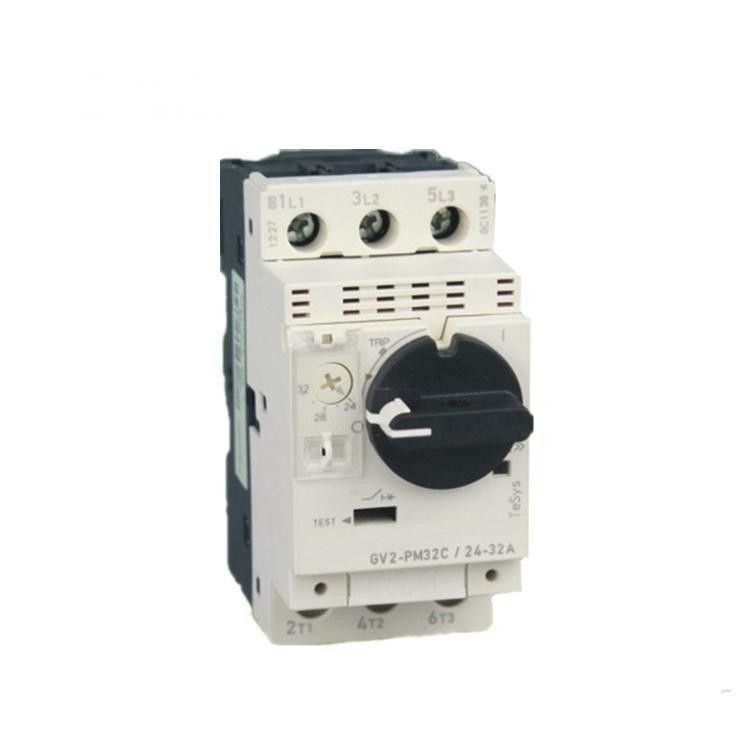

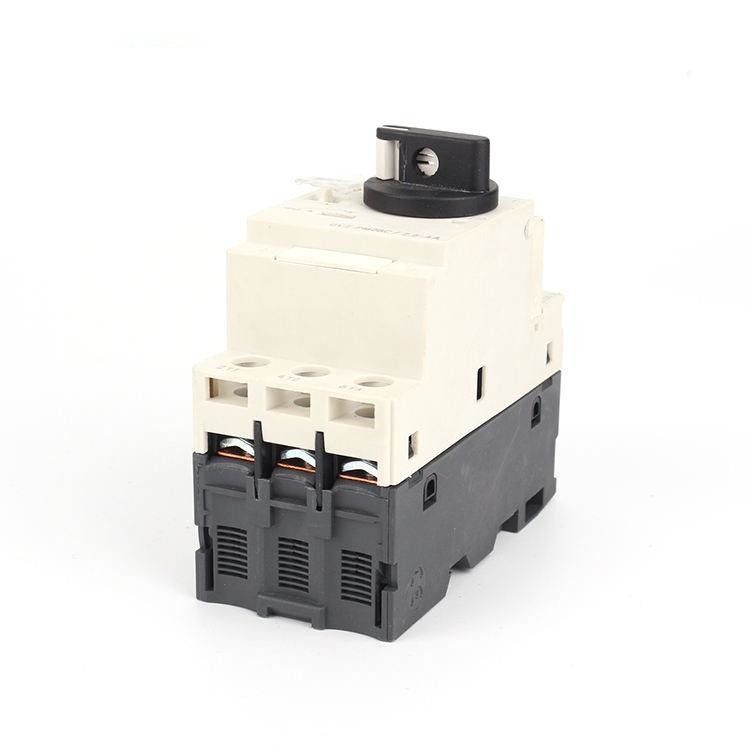

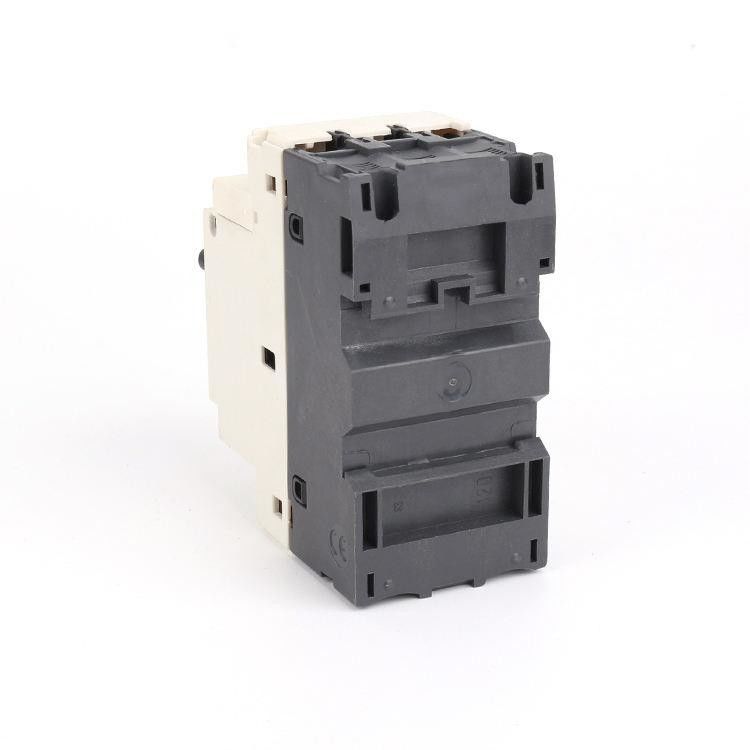

مدار شکن دکمه چرخشی محافظ موتور GV2 MPCB با آمپرهای مختلف GV2-P
کاربرد:
قطع کننده مدار محافظ موتور الکتریکی سری GV-2P، از طراحی مدولار استفاده می کند، کانتور هنری است، حجم کوچک است، از شکستگی محافظت می کند، داخل مجموعه هات رله، عملکرد قوی است، تطبیق پذیری خوب است.
مدار شکن محافظ موتور سری GV-2P عمدتاً برای حفاظت از اضافه بار و اتصال کوتاه برای موتورها استفاده می شود.
مدار AC50/60Hz، ولتاژ کاری نامی تا 690 ولت، جریان عملیاتی نامی از 0.1 آمپر تا 32 آمپر. به عنوان اضافه بار، خرابی فاز، حفاظت از اتصال کوتاه و کنترل شروع غیر مکرر موتورهای سه فاز، می توان از آن برای حفاظت خطوط توزیع استفاده کرد. و تبدیل بار به ندرت، و همچنین می تواند به عنوان یک جدا کننده استفاده شود.
کلید هوای موتور
| GV2-M، GV2-ME، GV2-P | GV2-RS | GV2-LS، GV2-LE | |||
| M01C | 0.1-0.16 | RS01C | 0.1 -0.16 | ||
| M02C | 0.16-0.25 | RS02C | 0.16-0.25 | ||
| M03C | 0.25 - 0.40 | RS03C | 0.25 - 0.40 | LS03 | 0 25-0.40 |
| M04C | 0.40- 0.63 | RS04C | 0.40- 0.63 | LS04 | 0 40-0.63 |
| M05C | 0.63 - 1 | RS05C | 0.63-1 | LS05 | 0.63 -1 |
| M06C | 1-1.6 | RS06C | 1-1.6 | LS06 | 1-1.6 |
| M07C | 1.6-2.5 | RS07C | 1.6-2.5 | LS07 | 1.6-2.5 |
| M08C | 2 5-4 | RS08C | 25-4 | LS08 | 2.5-4 |
| M10C | 4-6.3 | RS10C | 4 - 6.3 | LS10 | 4-6.3 |
| M14C | 6-10 | RS14C | 6-10 | LS14 | 6-10 |
| M16C | 9-14 | RS16C | 9-14 | LS16 | 9-14 |
| M18C | 10-16 | RS18C | 10-16 | LS8 | 10-16 |
| M20C | 13-18 | RS20C | 13-18 | LS20 | 13-18 |
| M21C | 17-23 | RS21C | 17-23 | LS21 | 17-23 |
| M22C | 20-25 | RS22C | 20-25 | LS22 | 20-25 |
| M32C | 24-32 | RS32C | 24-32 | ||
قدرت نامی الکتروموتور سه فاز کنترل شده توسط قطع کننده (قطع کننده مدار موتور GV2)
| محدوده تنظیم جریان نامی یعنی (a) | توان استاندارد الکتروموتور سه فاز KW.AC-350HZ/60HZ | |||||
| 230/240 ولت | 400 ولت | 415 ولت | 440 ولت | 500 ولت | 690 ولت | |
| 0.1-0.16 | - | - | - | - | - | - |
| 0.16-0.25 | - | - | - | - | - | - |
| 0.25-0.4 | - | - | - | - | - | - |
| 040- 0.63 | - | - | - | - | - | 0.37 |
| 0.63-1 | - | - | - | 0.37 | 0.37 | 0.55 |
| 1-1.6 | - | 0.37 | - | 0.55 | 0.75 | 1.1 |
| 1.6-2.5 | 0.7 | 0.75 | 0.75 | 1.1 | 1.1 | 1.5 |
| 2.5-4 | 0.75 | 1.5 | 1.5 | 1.5 | 22 | 3 |
| 4-6.3 | 1.1 | 2.2 | 2.2 | 3 | 37 | 4 |
| 6-10 | 2.2 | 4 | 4 | 4 | 5.5 | 7.5 |
| 9-14 | 3 | 5.5 | 5.5 | 7.5 | 7.5 | 9 |
| 13-18 | 4 | 7.5 | 9 | 9 | 9 | 11 |
| 17-23 | 5.5 | 11 | 11 | 11 | 11 | 15 |
| 20-25 | 5.5 | 11 | 11 | 11 | 15 | 18.5 |
| 24-32 | 7.5 | 15 | 15 | 15 | 185 | 23 |
مقدار جابجایی جریان قطع کننده قطع کننده در میدان مغناطیسی فوری. (به جدول 3 مراجعه کنید)
| جریان نامی I nA | محدوده تنظیم جریان رفت و آمد برای مولفه های A. | مقدار commutrng جریان drsjointing در فیلد فوری I nA |
| 0.16 | 0.1 -0.16 | 1.5 |
| 0.25 | 0.16-0.25 | 2.4 |
| 0.4 | 0.25-0.4 | 5 |
| 0.63 | 0.4-0 63 | 8 |
| 1 | 0.63-1 | 13 |
| 1.6 | 1 -1.6 | 22.5 |
| 2.5 | 1.6-2.5 | 33.5 |
| 4 | 2.5-4 | 51 |
| 6.3 | 4-6.3 | 78 |
| 10 | 6-10 | 138 |
| 14 | 9-14 | 170 |
| 18 | 13-18 | 223 |
| 23 | 17-23 | 327 |
| 25 | 20-25 | 327 |
| 32 | 24-32 | 416 |
بسته بندی و تحویل:
سوالات متداول:
Q1: آیا شما یک کارخانه یا شرکت تجاری هستید
A1: ما یک کارخانه هستیم، می توانیم تضمین کنیم که قیمت ما دست اول، بسیار ارزان و رقابتی است.
Q2: کارخانه شما در مورد کنترل کیفیت چگونه عمل می کند؟
A2: تمام محصولات 100٪ قبل از حمل و نقل بررسی می شوند.
Q3: چه زمانی می توانم قیمت را دریافت کنم؟
A3: معمولاً ما ظرف 24 ساعت پس از دریافت درخواست شما نقل قول می کنیم.
Q4: قیمت حمل و نقل چقدر است؟
A4: بسته به بندر تحویل، قیمت ها متفاوت است.
