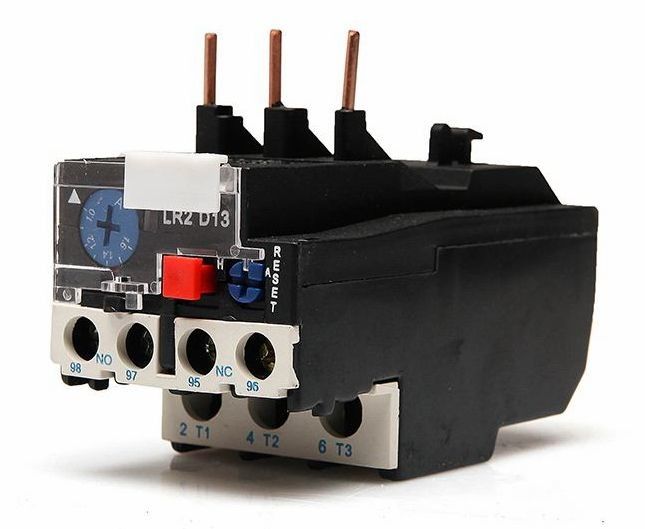

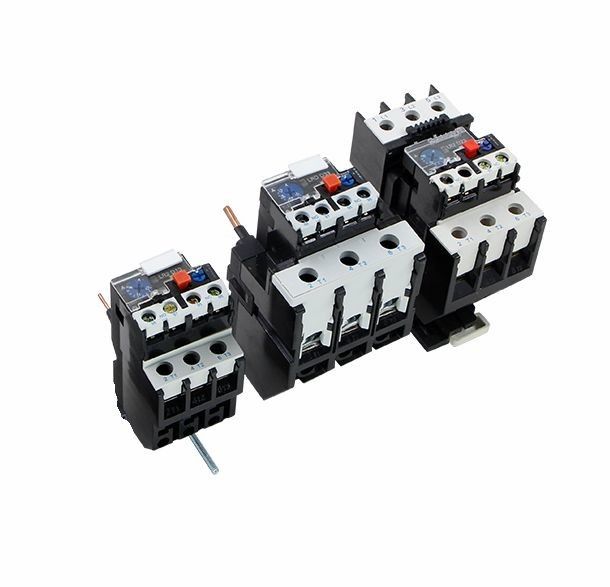

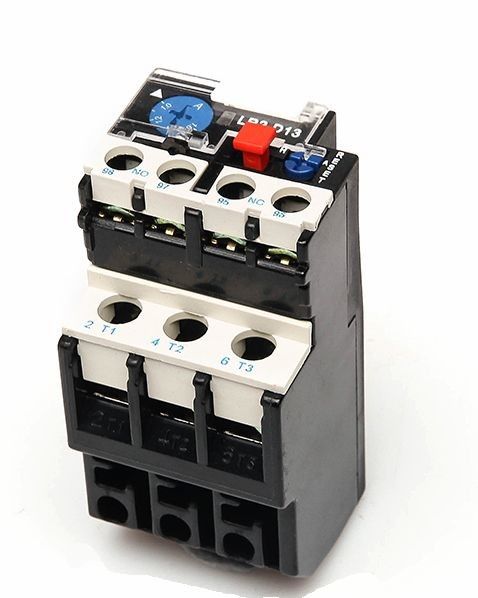

سوئیچ برقی 240 ولتی رله حرارتی حفاظتی LR2 25A 36A 93A
کاربرد:
رله حرارتی سری LR2-D را می توان در مدار 50 هرتز یا 60 هرتز، ولتاژ عایق نامی 660 ولت، جریان نامی 0.1-93 آمپر برای محافظت از شکست فاز در هنگام اضافه بار موتور الکتریکی استفاده کرد.
رله دارای مکانیسم و جبران دما متفاوت است و می توان آن را به کنتاکتور AC سری HC-D وصل کرد.این پیشرفته ترین رله حرارتی در دهه نود در جهان است.
مشخصات فنی:
* پارامتر اساسی مدار اصلی
* ولتاژ عایق نامی 660 ولت
* جریان کاری دارای امتیاز 25،36،93A به طور جداگانه
* مهر و موم تنظیم کننده جریان تنظیم و تنظیم نامی
* جریان جزء حرارتی
* مدار کمکی
* یک جفت تماس NO و NC با عایق الکتریکی وجود دارد
* فرکانس نامی 50-60 هرتز
* از گروه، ولتاژ کاری نامی، تعیین جریان حرارتی و جریان نامی استفاده کنید
مشخصه حرکت: زمان حرکت تعادل سه فاز
خیر | زمان تنظیم جریان | زمان حرکت | شرط شروع | دمای محیط | ||
1 | 1.05 | > 2 ساعت | حالت سرد | 20±5oC | ||
2 | 1.2 | <2 ساعت | حالت گرمایی (به دنبال آزمایش شماره 1) | |||
3 | 1.5 | <4 دقیقه | ||||
4 | 7.2 | 10A | 2s< Tp≤10s | ≤63A | حالت سرد | |
10 | 4s< Tp≤10s | > 63A |
مشخصه حرکت از دست دادن فاز
خیر | زمان تنظیم جریان | زمان حرکت | شرط شروع | دمای محیط | |
هر دو فاز | فاز دیگه | ||||
1 | 1.0 | 0.9 | > 2 ساعت | حالت سرد | 20±5oC |
2 | 1.15 | 0 | <2 ساعت | حالت گرمایی (به دنبال آزمایش شماره 1) |
تایپ کنید | عدد | محدوده تنظیم (A) | برای Contavtor |
LR2-D13 | 1301 | 0.10~0.16 | CJX2-09~32 |
1302 | 0.16~0.25 | CJX2-09~32 | |
1303 | 0.25~0.40 | CJX2-09~32 | |
1304 | 0.40~0.63 | CJX2-09~32 | |
1305 | 0.63~1 | CJX2-09~32 | |
1306 | 1~1.6 | CJX2-09~32 | |
1307 | 1.6~2.5 | CJX2-09~32 | |
1308 | 2.5~4 | CJX2-09~32 | |
1310 | 4~6 | CJX2-09~32 | |
1312 | 5.5~8 | CJX2-12~32 | |
1314 | 7~10 | CJX2-18~32 | |
1316 | 9~13 | CJX2-25~32 | |
1321 | 12~18 | CJX2-25~32 | |
1322 | 17~25 | CJX2-32 |
طرح کلی و اندازه نصب:
