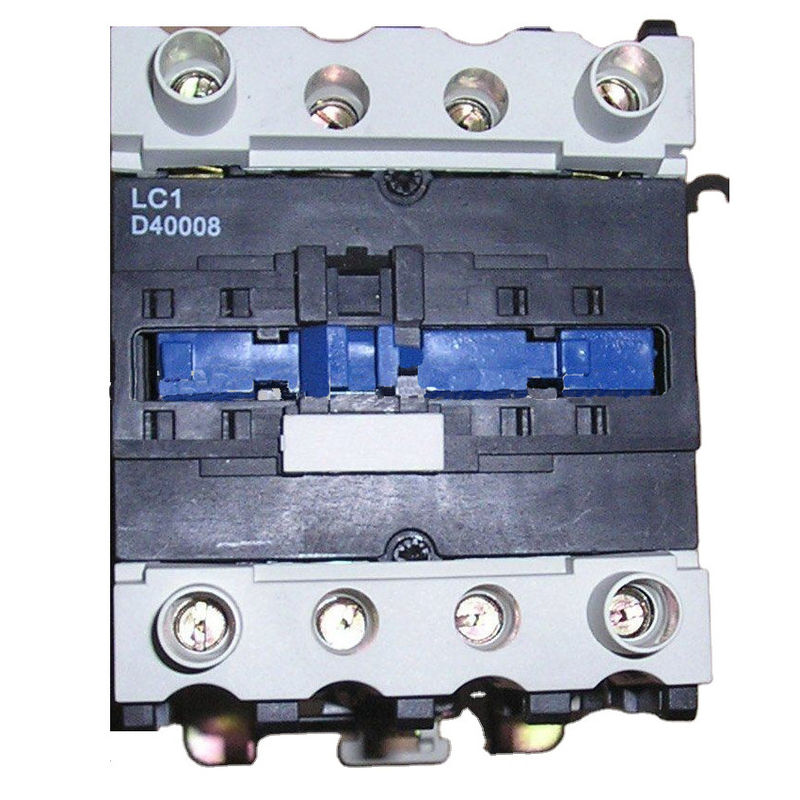

کنتاکتور 4P 40 آمپر D40008 AC کنتاکتور 380V 660 Vac مغناطیسی
کاربرد:
کنتاکتور AC سری SC (از این پس کنتاکتور) برای استفاده در مدارها تا ولتاژ نامی 690 ولت AC 50 هرتز یا 60 هرتز، جریان نامی تا 95 آمپر، برای ساخت، شکستن، راه اندازی مکرر و کنترل موتور AC مناسب است.همراه با رله حرارتی، به استارت الکترومغناطیسی برای محافظت از مدارهای اضافه بار تبدیل می شود.
این کنتاکتور سری مطابق با GB 14048، IEC60947-4-1 است.
عمومی:
| علامت تجاری | YOKG | شماره مدل | سری SC |
| تعیین | کنتاکتور AC نوع معمولی | جاری | 20/32/40/50/60/80/110 الف |
| فرکانس رتبه بندی شده | 50 هرتز / 60 هرتز | ولتاژ سیم پیچ | 24 ولت 36 ولت 110 ولت 220 ولت 380 ولت 660 ولت |
| فرکانس عملیات | 1200 بار در ساعت | دمای محیط | -5℃--+40℃ |
| ارتفاع | ≤2000M | قابلیت سیم کشی | 6 متر |
| درجه IP | IP20 | گواهی | CE، TUV، CB |
| نصب و راه اندازی | نصب ریل یا پیچ | استاندارد | IEC 60947-1، IEC 60947-4-1 |
مدل و مفهوم:
پارامترهای اصلی و عملکرد فنی:
| تایپ کنید | SC25 | ||
| جریان گرمایش نامی (A) | 40 | ||
| ولتاژ عایق نامی (V) | 690 | ||
| ولتاژ تحمل ضربه نامی (KV) | 6 | ||
| ظرفیت ساخت رتبه بندی شده | 10ل | ||
| ظرفیت شکست امتیازی | 8le | ||
| لهستانی ها | 3 | ||
| تماس کمکی | NO/NC | ||
| جریان مقاومت کوتاه مدت (A) | 10S | 200 | |
| جریان کاری نامی (A) | 380 ولت | AC-3 | 25 |
| AC-4 | 8.5 | ||
| 660 ولت | AC-3 | 18 | |
| AC-4 | 4.4 | ||
| ظرفیت AC-3 فاز 3 موتور قفس سنجابی (AC-3) KW |
220 ولت | 5.5 | |
| 380 ولت | 11 | ||
| 660 ولت | 15 | ||
| فرکانس عملیات (بار در ساعت) | عمر الکتریکی | AC-3 | 600 |
| AC-4 | 300 | ||
| زندگی ماشینی | 3600 | ||
| عمر الکتریکی (10000/بار) | AC-3 | 100 | |
| AC-4 | 20 | ||
| عمر مکانیکی (10000/بار) | 1000 | ||
| نوع فیوز مجهز | RT16-40 | ||
| ولتاژ منبع تغذیه کنترل نامی Us(V) | 50/60 هرتز | 12 تا 480 | |
| محدوده عملیات | کششی | (85%~110%) ایالات متحده +40℃ | |
| رها کردن | (20%~75%) آمریکا -5℃ | ||
| توان متوسط سیم پیچ ac (VA) | شروع کنید | 110 | |
| نگه داشتن | 11 | ||
| کلاس راندمان برق | کلاس 3 | ||
| تلفات حرارتی (W) | 3 ~ 4 | ||
| زمان فعال سازی (ms) | نزدیک | 12 تا 25 | |
| زنگ تفريح | 5 تا 20 | ||
| سیم کشی مدار اصلی | سیم انعطاف پذیر بدون سرما فشار دادن پایانه (㎟) |
1 چوب | 1.5 تا 10 |
| 2 عدد چوب | 1.5 تا 6 | ||
| سیم انعطاف پذیر با سرما فشار دادن پایانه (㎟) |
1 چوب | 1 تا 6 | |
| 2 عدد چوب |
1 تا 4 |
||
| سیم سخت (㎟) | 1 چوب | 1.5 تا 6 | |
| 2 عدد چوب |
1.5 تا 6 |
||
| اندازه پیچ بست | M4 | ||
| گشتاور بست سفت کردن (Nm) | 1.2 | ||
| سیم کشی حلقه کنترل | سیم انعطاف پذیر بدون سرما فشار دادن پایانه (㎟) |
1 چوب | 1 تا 4 |
| 2 عدد چوب | 1 تا 4 | ||
| سیم انعطاف پذیر با سرما فشار دادن پایانه (㎟) |
1 چوب | 1 تا 4 | |
| 2 عدد چوب | 1 تا 2.5 | ||
| سیم سخت (㎟) | 1 چوب | 1 تا 4 | |
| 2 عدد چوب | 1 تا 4 | ||
| اندازه پیچ بست | M3.5 | ||
| گشتاور بست سفت کردن (Nm) | 0.8 |
||
ابعاد نصب:
| حداکثر | حداکثر B | حداکثر C | آ | ب | ∅ |
| 57 | 86 | 95 | 40 | 48 | 4.5 |
گواهینامه ها:
بسته بندی و تحویل:
چرا ما را انتخاب کنید:
--------------------------------------------
آ.در 24 ساعت کاری به درخواست خود پاسخ دهید.
براهنمایی فنی و حرفه ای.
جبهترین کیفیت و بهترین قیمت.
ما محصولات عالی را حفظ می کنیم و برای رضایت 100٪ مشتری تلاش می کنیم.بازخورد خوب بسیار مهم است، ما از پیشنهاد یا بازخورد مهربان شما در مورد کالاها و خدمات ما استقبال می کنیم.
