خانه > محصولات> کنتاکتور AC 3 قطبی> کنتاکتور Telemecanique سری LC1D 40A 220v 1NO+1NC با عملکرد دیاگرام سیم کشی

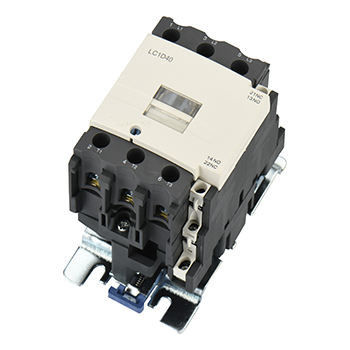

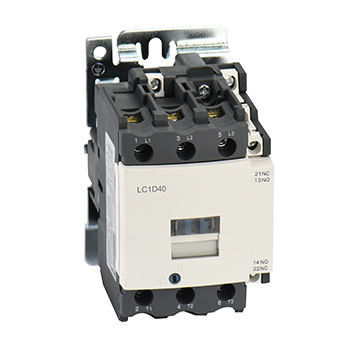

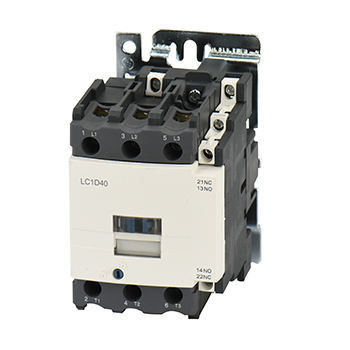

کنتاکتور Telemecanique سری LC1D 40A 220v 1NO+1NC با عملکرد دیاگرام سیم کشی

اطلاعات پایه

محل منبع:	چین
نام تجاری:	YOKG
گواهی:	CE,TUV,CB
شماره مدل:	SC1-40، SC1-50، SC1-65، SC1-80، SC1-95

مقدار حداقل تعداد سفارش:	100 عدد
قیمت:	negotiable
جزئیات بسته بندی:	هر واحد در یک جعبه داخلی جداگانه بسته بندی شود
زمان تحویل:	15 روز یا بستگی به سفارش QTYS دارد
شرایط پرداخت:	L/C، D/P، T/T
قابلیت ارائه:	100000 عدد در ماه

بهترین قیمت اکنون تماس بگیرید

اطلاعات تکمیلی

جریان درجه بندی مدار اصلی:	40A	محدوده فعلی:	9A، 12A، 18A، 25A، 32A، 40A، 50A، 65A،80A، 95A
نام محصول:	کنتاکتور AC	تماس کمکی:	1NO+1NC 1NO 1NC
شماره مدل:	LC1D	فرکانس سیم پیچ:	50 هرتز، 60 هرتز، 50/60 هرتز
برجسته کردن:	کنتاکتور AC 3P با نمودار سیم کشی , کنتاکتور Telemecanique 1NO+1NC , کنتاکتور AC سری 3 قطبی LC1D

توضیحات محصول

کنتاکتور Telemecanique سری LC1D 40A 220v 1NO+1NC با عملکرد دیاگرام سیم کشی

عمومی:

نصب: نصب ریل/پیچ

گواهینامه: CE، CB، TUV

استاندارد: IEC 60947-1، IEC 60947-4-1

دمای محیط: -5℃~+40℃

ظرفیت سیم کشی (میلی متر):1.5-35

فرکانس:50/60 هرتز

ارتفاع:≤ 2000 متر

درجه آلودگی:کلاس 3

دسته نصب:III

درجه حفاظت:IP20

امکانات:

1. این کنتاکتور AC SC1 با پوشش گرد و غبار برای محافظت و زیباتر شدن.
2. با رله حرارتی، آن را به استارت الکترومغناطیسی ترکیب می شود.
3. لوازم جانبی مجموعه کامل
4. گروه تماس کمکی بالا آویزان / کنار آویزان
5. تماس کمکی با تاخیر

مدل و مفهوم:

کنتاکتور Telemecanique سری LC1D 40A 220v 1NO+1NC با عملکرد دیاگرام سیم کشی 0

پارامترهای اصلی و عملکرد فنی:

تایپ کنید			SC1-40	SC1-50	SC1-65	SC1-80	SC1-95
جریان گرمایش نامی (A)			50	60	80	110	110
ولتاژ عایق نامی (V)			690
ولتاژ تحمل ضربه نامی (KV)			6
ظرفیت ساخت رتبه بندی شده			10ل
ظرفیت شکست امتیازی			8le
لهستانی ها			3
تماس کمکی			1NO + 1NC
جریان مقاومت کوتاه مدت (A)	10S		320	400	520	640	760
AC-3 جریان کاری نامی (A)	220 ولت / 230 ولت		40	50	65	80	95
	380V/400V		40	50	65	80	95
	660V/690V		34	39	42	49	49
ظرفیت AC-3 فاز 3 موتور قفس سنجابی (AC-3) KW	220 ولت / 230 ولت		11	15	18.5	22	25
	380V/400V		18.5	22	30	37	45
	660V/690V		30	33	37	45	45
فرکانس عملیات (بار در ساعت)	عمر الکتریکی		600
	زندگی ماشینی		3600
عمر الکتریکی AC-3 (10000/بار)			80	60	60	60	60
عمر مکانیکی (10000/بار)			800	800	800	600	600
نوع فیوز مجهز			RT16-63	RT16-80	RT16-80	RT16-100	RT16-125
ولتاژ منبع تغذیه کنترل نامی Us(V)	50/60 هرتز		12 تا 480
محدوده عملیات	کششی		(85% ~ 110%) ایالات متحده +40℃
	رها کردن		(20%~75%) ما -5℃
توان متوسط سیم پیچ ac (VA)	شروع کنید		200
	نگه داشتن		20
کلاس راندمان برق			کلاس 3
تلفات حرارتی (W)			6 تا 10
زمان فعال سازی (ms)	نزدیک		20 تا 25			20 تا 35
	زنگ تفريح		8 تا 15			8 تا 20
سیم کشی مدار اصلی	سیم انعطاف پذیر بدون سرما فشار دادن پایانه (㎟)	1 چوب	2.5 تا 25	2.5 تا 25	2.5 تا 25	4 تا 50	4 تا 50
		2 عدد چوب	2.5 تا 16	2.5 تا 16	2.5 تا 16	4 تا 25	4 تا 25
	سیم انعطاف پذیر با سرما فشار دادن پایانه (㎟)	1 چوب	2.5 تا 25	2.5 تا 25	2.5 تا 25	4 تا 50	4 تا 50
		2 عدد چوب	2.5 تا 10	2.5 تا 10	2.5 تا 10	4 تا 16	4 تا 16
	سیم سخت (㎟)	1 چوب	2.5 تا 25	2.5 تا 25	2.5 تا 25	4 تا 50	4 تا 50
		2 عدد چوب	2.5 تا 16	2.5 تا 16	2.5 تا 16	4 تا 25	4 تا 25
	اندازه پیچ بست		M8			M10
	گشتاور بست سفت کردن (Nm)		3.5			4
سیم کشی حلقه کنترل	سیم انعطاف پذیر بدون سرما فشار دادن پایانه (㎟)	1 چوب	1 تا 4	1 تا 4	1 تا 4	1 تا 4	1 تا 4
		2 عدد چوب	1 تا 4	1 تا 4	1 تا 4	1 تا 4	1 تا 4
	سیم انعطاف پذیر با سرما فشار دادن پایانه (㎟)	1 چوب	1 تا 4	1 تا 4	1 تا 4	1 تا 4	1 تا 4
		2 عدد چوب	1 تا 2.5	1 تا 2.5	1 تا 2.5	1 تا 2.5	1 تا 2.5
	سیم سخت (㎟)	1 چوب	1 تا 4	1 تا 4	1 تا 4	1 تا 4	1 تا 4
		2 عدد چوب	1 تا 4	1 تا 4	1 تا 4	1 تا 4	1 تا 4
	اندازه پیچ بست		M3.5
	گشتاور بست سفت کردن (Nm)		0.8

ابعاد ظاهری و نصب:

کنتاکتور Telemecanique سری LC1D 40A 220v 1NO+1NC با عملکرد دیاگرام سیم کشی 1

ابعاد نصب:

تایپ کنید	حداکثر	حداکثر B	حداکثر C	آ	ب	∅
SC1-40-65	75	127	119	40	100/110	6.5
SC1-80-95	85	127	130	40	100/110	6.5

کنتاکتور Telemecanique سری LC1D 40A 220v 1NO+1NC با عملکرد دیاگرام سیم کشی 2

سوالات متداول:

س: آیا شما سازنده یا تاجر هستید؟

A: ما کارخانه سوئیچینگ منبع تغذیه و همچنین سایر محصولات هستیم، محصولات با کیفیت بالا با مناسب ترین قیمت هستند.

س: زمان LEAD TIME چیست؟

A: زمان سرب معمولا 5-20 روز است، این به محصول و مقدار دقیق شما بستگی دارد.

س: آیا OEM را قبول دارید؟

پاسخ: بله، بسیار استقبال می شود.
