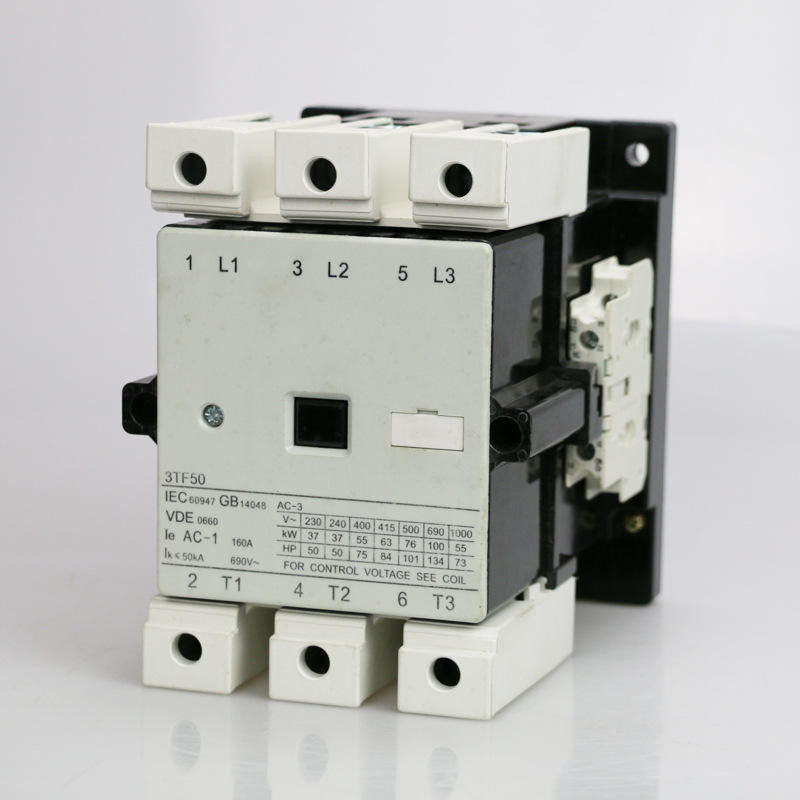

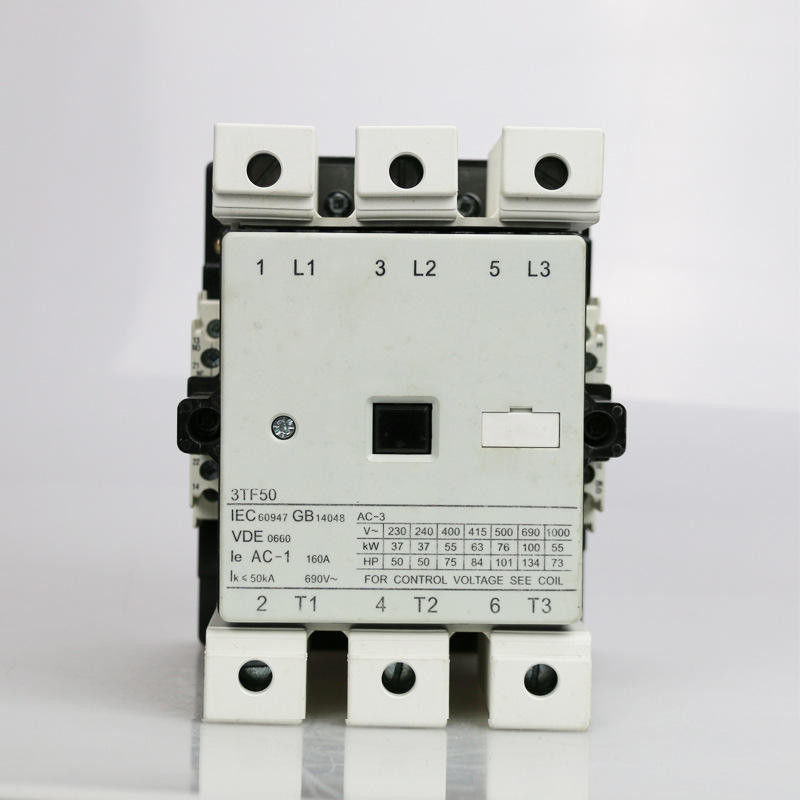

کنتاکتور برقی 2NO 2NC TF50 100A 3P AC 220V 380V 110V
کاربرد:
کنتاکتور AC سری SFC (از این پس کنتاکتور) برای استفاده در مدارها تا ولتاژ نامی 690 ولت AC 50 هرتز یا 60 هرتز، ولتاژ عایق نامی 690 ولت و جریان نامی از 9 آمپر تا 475 آمپر در ولتاژ کاری نامی 380 ولت مناسب است. نوع کاربرد AC-3 و برای اتصال از راه دور و قطع مدار استفاده می شود.کنتاکتور برای شروع و کنترل مکرر موتور AC مناسب است.
این کنتاکتور سری مطابق با GB 14048، IEC60947-4-1 است.
کنتاکت های کمکی حداکثر 2NO+2NC مرتب شده اند.از اتصال قفل انعطاف پذیر بین پشتیبانی تماس و هسته استفاده می شود.
تمام محصولات سری را می توان با پیچ، کنتاکتور le≤32A همچنین توسط ریل نصب نصب کرد.
پارامترهای اصلی و عملکرد فنی:
تایپ کنید | SFC46 | SFC47 | SFC48 | SFC49 | SFC50 | SFC51 | ||
جریان گرمایش نامی (A) | 80 | 90 | 100 | 100 | 160 | 160 | ||
ولتاژ عایق نامی (V) | 690 | |||||||
ولتاژ تحمل ضربه نامی (KV) | 6 | |||||||
ظرفیت ساخت رتبه بندی شده | 10ل | |||||||
ظرفیت شکست امتیازی | 8le | |||||||
لهستانی ها | 3 | |||||||
تماس کمکی | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | ||
جریان مقاومت کوتاه مدت (A) | 10S | 360 | 504 | 600 | 680 | 880 | 1120 | |
جریان کاری نامی (A) |
380 ولت | AC-3 | 45 | 63 | 75 | 85 | 110 | 140 |
AC-4 | 24 | 28 | 34 | 42 | 54 | 68 | ||
قدرت موتور قابل کنترل (KW) 50 هرتز |
AC-3 | 220 ولت | 15 | 18.5 | 22 | 26 | 37 | 43 |
380 ولت | 22 | 30 | 37 | 45 | 55 | 75 | ||
500 ولت | 30 | 41 | 50 | 59 | 76 | 98 | ||
660 ولت | 39 | 55 | 67 | 67 | 100 | 100 | ||
AC-4 | 380 ولت | 12 | 14 | 17 | 21 | 27 | 35 | |
660 ولت | 20.8 | 24.3 | 29.5 | 36 | 46.9 | 60 | ||
فرکانس عملیات (بار در ساعت) | AC-3 | 600 | 600 | 600 | 600 | 600 | 600 | |
AC-4 | 300 | 300 | 300 | 300 | 300 | 300 | ||
عمر الکتریکی (10000/بار) | AC-3 | 60 | 60 | 60 | 60 | 60 | 60 | |
AC-4 | 15 | 15 | 10 | 10 | 10 | 10 | ||
عمر مکانیکی (10000/بار) | 800 | 800 | 600 | 600 | 600 | 600 | ||
تحمل ولتاژ کاری سیم پیچ (AC) | (85% ~ 110%) ایالات متحده +40℃ | |||||||
جذب مصرف برق کویل | نگهداری (VA) | 17 | 17 | 32 | 32 | 39 | 39 | |
تحویل گرفتن (VA) | 183 | 183 | 330 | 330 | 550 | 550 | ||
جریان حرارتی معمولی تماس کمکی (A) | 10 | 10 | 10 | 10 | 10 | 10 | ||
ولتاژ عایق نامی تماس کمکی (V) | 690 | 690 | 690 | 690 | 690 | 690 | ||
جریان کاری نامی تماس کمکی (A) | AC-15 | 380 ولت | 4 | 4 | 4 | 4 | 4 | 4 |
220 ولت | 6 | 6 | 6 | 6 | 6 | 6 | ||
DC-13 | 110 ولت | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | |
220 ولت | 0.48 | 0.48 | 0.48 | 0.48 | 0.48 | 0.48 |
ویژگی ساختار:
* طراحی ایمنی در برابر شوک الکتریکی، ایمن تر و قابل اطمینان تر
* ویژگی حجم کم، وزن سبک، محفظه قوس دار محصور شده، فاصله قوس الکتریکی کوچک است
* ساختار خاموش کننده قوس جدید است، سایش کنتاکت ها کوچک است، با عمر الکتریکی طولانی
* عملکرد آهنربا مزایای زیادی مانند قابلیت اطمینان خوب، ضربه مقاوم، خستگی و غیره دارد.
* کنتاکت دارای دو جفت کنتاکت کمکی باز و بسته معمولی است، علاوه بر این، می توان کنتاکت های کمکی بیشتری را نصب کرد.
* به جز سفت کردن با پیچ، کنتاکتور را می توان با ریل نصب استاندارد به طول 35 میلی متر سفت کرد.
ابعاد ظاهری و نصب:
ابعاد نصب:
تایپ کنید | حداکثر | حداکثر B | حداکثر C | آ | ب | ∅ |
SFC46 |
92 | 120 | 125 | 70 | 100 | 5.0 |
SFC47 | 92 | 120 | 125 | 70 | 100 | 5.0 |
SFC48 | 105 | 135 | 145 | 80 | 110 | 5.5 |
SFC49 | 105 | 135 | 145 | 80 | 110 | 5.5 |
SFC50 | 125 | 158 | 155 | 100 | 130 | 6.5 |
SFC51 | 125 | 158 | 155 | 100 | 130 | 6.5 |
