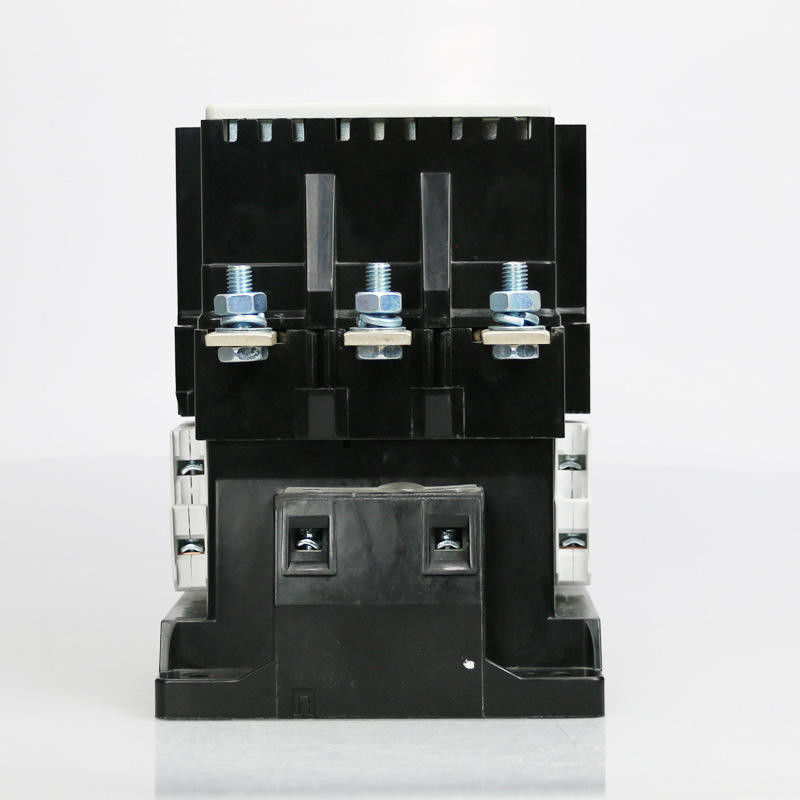

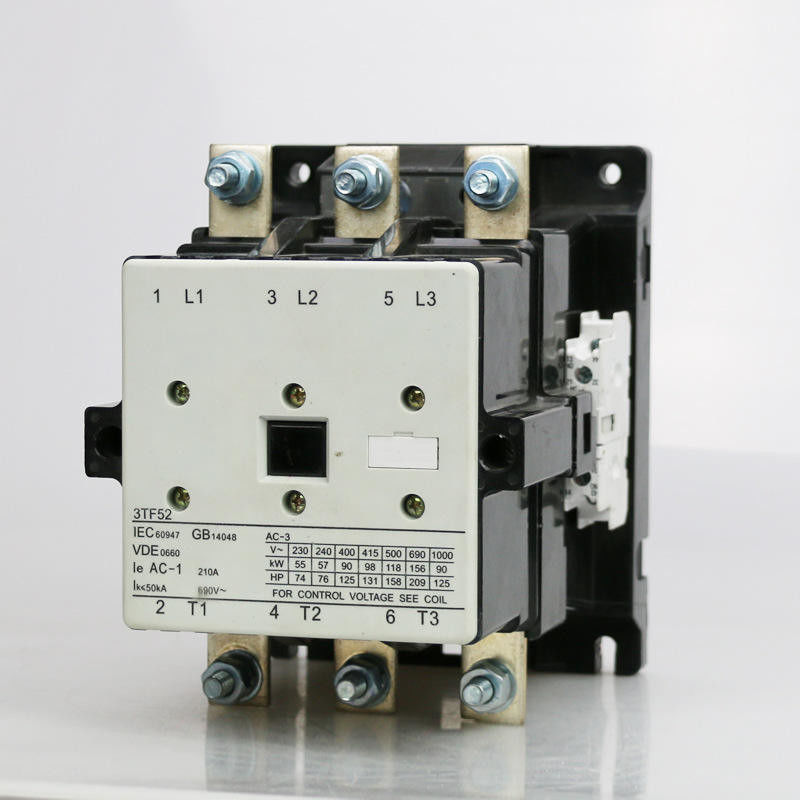

کنتاکتور مغناطیسی سری 3TF 3P AC 24V 120V 240V 480V 220V 3TF52
برنامه های کاربردی:
کنتاکتورهای قدرت 3TF برای سوئیچینگ و کنترل موتورهای قفس سنجاب و حلقه لغزنده و همچنین سایر بارهای AC مناسب هستند.
مانند سلونوئیدها، خازن ها، بارهای روشنایی، بارهای گرمایشی و بارهای ترانسفورماتور.
استانداردها:
کنتاکتورها مطابق با IS/IEC 60947-4-1 هستند.آنها همچنین دارای نشان CE هستند.
تغذیه کننده هماهنگ:
کنتاکتورها و دو رله برای هماهنگی نوع 2 در Iq = 50kA، 415V AC، 50Hz طبق استاندارد IS/IEC 60947-4-1 برای هر دو مورد آزمایش قرار گرفته اند.
فیوز محافظت شده و همچنین فیدرهای موتور بدون فیوز.
پارامترهای اصلی و عملکرد فنی:
| تایپ کنید | STF52 | STF53 | STF54 | STF55 | STF56 | STF57 | ||
| جریان گرمایش نامی (A) | 210 | 210 | 300 | 300 | 400 | 550 | ||
| ولتاژ عایق نامی (V) | 690 | |||||||
| ولتاژ تحمل ضربه نامی (KV) | 6 | |||||||
| ظرفیت ساخت رتبه بندی شده | 10ل | |||||||
| ظرفیت شکست امتیازی | 8le | |||||||
| لهستانی ها | 3 | |||||||
| تماس کمکی | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | ||
| جریان مقاومت کوتاه مدت (A) | 10S | 1360 | 1640 | 2000 | 2400 | 3200 | 3800 | |
جریان کاری نامی (A) |
380 ولت | AC-3 | 170 | 205 | 250 | 300 | 400 | 475 |
| AC-4 | 75 | 96 | 110 | 125 | 150 | 150 | ||
| قدرت موتور قابل کنترل (KW) 50 هرتز |
AC-3 | 220 ولت | 55 | 64 | 78 | 93 | 125 | 145 |
| 380 ولت | 90 | 110 | 132 | 160 | 200 | 250 | ||
| 500 ولت | 118 | 145 | 178 | 210 | 284 | 329 | ||
| 660 ولت | 156 | 156 | 235 | 235 | 375 | 375 | ||
| AC-4 | 380 ولت | 38 | 50 | 58 | 66 | 81 | 81 | |
| 660 ولت | 66 | 86 | 100 | 114 | 140 | 140 | ||
| فرکانس عملیات (بار در ساعت) | AC-3 | 300 | 300 | 300 | 300 | 120 | 120 | |
| AC-4 | 300 | 120 | 120 | 120 | 120 | 120 | ||
| عمر الکتریکی (10000/بار) | AC-3 | 60 | 60 | 60 | 60 | 60 | 60 | |
| AC-4 | 10 | 10 | 10 | 10 | 10 | 10 | ||
| عمر مکانیکی (10000/بار) | 600 | 600 | 600 | 600 | 600 | 600 | ||
| تحمل ولتاژ کاری سیم پیچ (AC) | (85% ~ 110%) ایالات متحده +40℃ | |||||||
| جذب مصرف برق کویل | نگهداری (VA) | 58 | 58 | 84 | 84 | 115 | 115 | |
| تحویل گرفتن (VA) | 910 | 910 | 1430 | 1430 | 2450 | 2450 | ||
| جریان حرارتی معمولی تماس کمکی (A) | 10 | 10 | 10 | 10 | 10 | 10 | ||
| ولتاژ عایق نامی تماس کمکی (V) | 690 | 690 | 690 | 690 | 690 | 690 | ||
| جریان کاری نامی تماس کمکی (A) | AC-15 | 380 ولت | 4 | 4 | 4 | 4 | 4 | 4 |
| 220 ولت | 6 | 6 | 6 | 6 | 6 | 6 | ||
| DC-13 | 110 ولت | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | |
| 220 ولت | 0.48 | 0.48 | 0.48 | 0.48 | 0.48 | 0.48 | ||
شرایط کار و نصب:
* دمای هوای محیط: -5℃--+40℃ و میانگین حداکثر از +35 درجه در عرض 24 ساعت;
* ارتفاع: ≤ 2000 متر؛
* شرایط هوا: هنگامی که بالاترین درجه حرارت +40 درجه سانتیگراد است، رطوبت نسبی هوا تا 50٪ نیست، اما رطوبت بالاتر در دمای پایین تر مجاز است.مانند، رطوبت 90٪ در 20 درجه سانتیگراد.شبنم میعان باید در دمای پایین در نظر گرفته شود.
* درجه آلودگی: کلاس 3
* دسته نصب: III
* درجه حفاظت: IP20
* شرایط نصب: زاویه گرادیان بین سمت نصب و سمت عمودی نباید بیش از 5 ± ℃ باشد.
* ضربه و ارتعاش: کنتاکتور باید در شرایطی که هیچ تکان، ضربه و ارتعاش آشکاری وجود نداشته باشد، نصب و کار کند.
ابعاد ظاهری و نصب:
ابعاد نصب:
| تایپ کنید | حداکثر | حداکثر B | حداکثر C | آ | ب | ∅ |
|
SFC52 |
140 | 185 | 190 | 110 | 160 | 7.0 |
| SFC53 | 140 | 185 | 190 | 110 | 160 | 7.0 |
| SFC54 | 150 | 205 | 205 | 120 | 180 | 9.0 |
| SFC55 | 150 | 205 | 205 | 120 | 180 | 9.0 |
| SFC56 | 165 | 205 | 230 | 130 | 180 | 9.0 |
| SFC57 | 165 | 205 | 230 | 130 | 180 | 9.0 |
