جزئیات محصول:
|
| ولتاژ کویل: | 24V-660V | تایپ کنید: | کنتاکتور AC |
|---|---|---|---|
| رنگ: | سفید | مواد: | نقطه نقره ای |
| سیستم اتصال: | اتصال چین دار | عملکرد: | به AC استفاده می شود |
| برجسته: | کنتاکتور استارت موتور مغناطیسی,کنتاکتور مغناطیسی 3P+NO+NC,کنتاکتور استارت موتور 380 ولت |
||

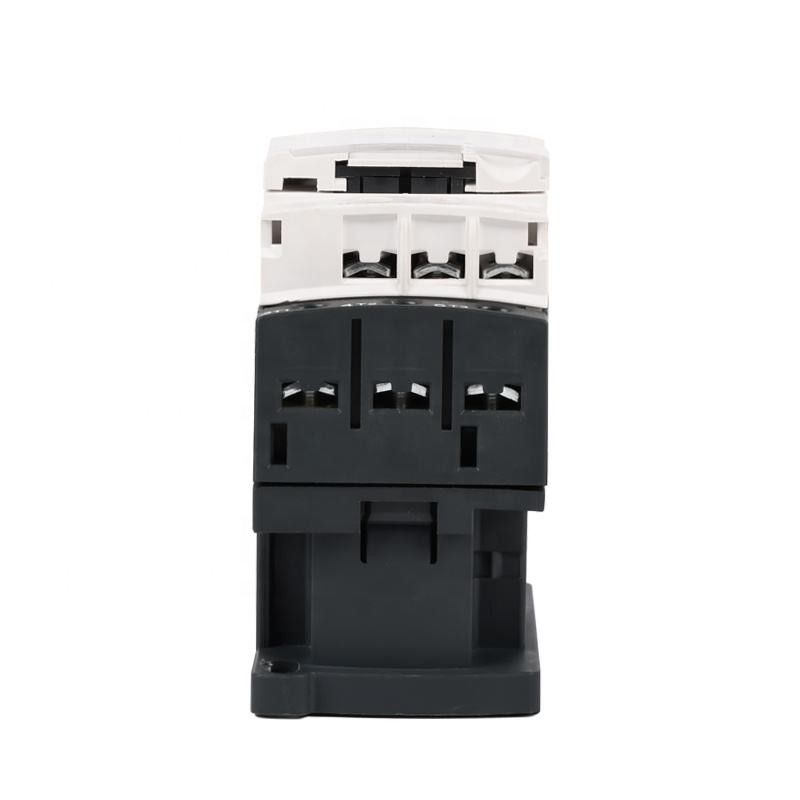

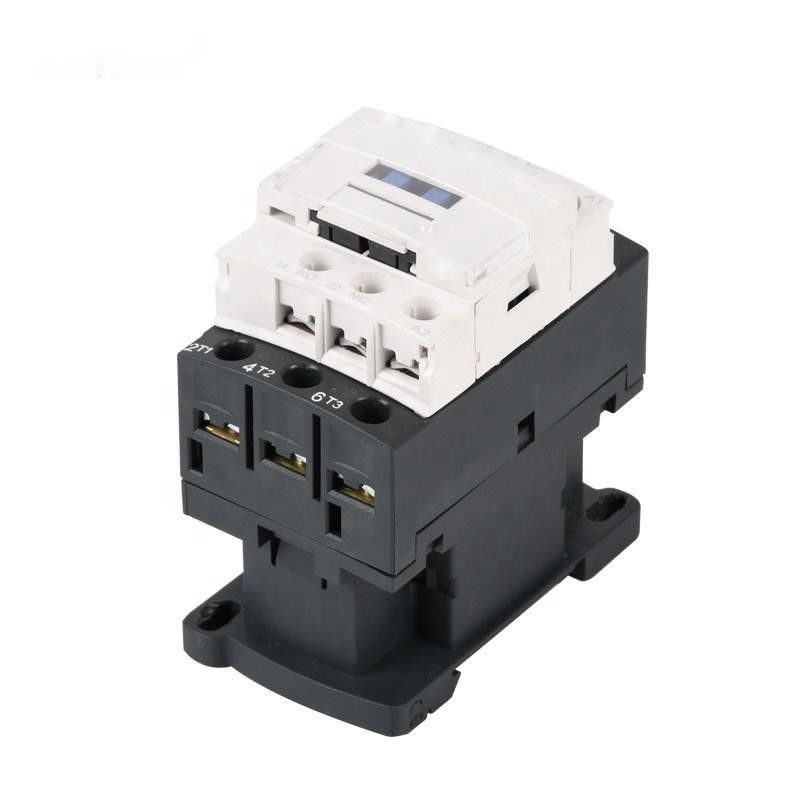

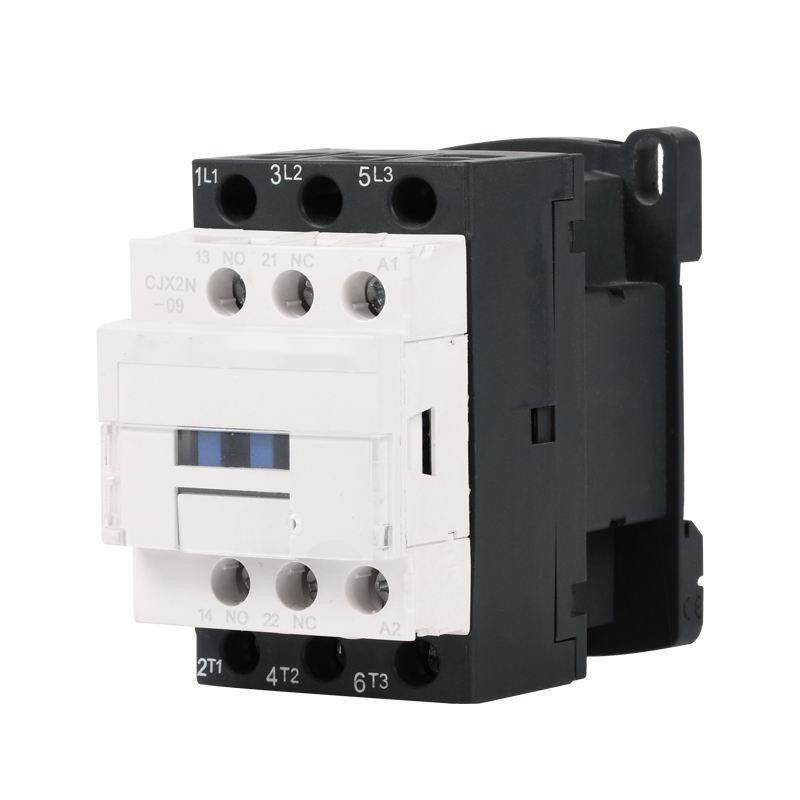

کنتاکتور مغناطیسی 3P+NO+NC کنتاکتور استارت موتور D18 32A AC 220V 380V
کاربرد:
کنتاکتور AC سری SC1 برای استفاده در مدارهای ولتاژ نامی تا 660 ولت AC 50 هرتز یا 60 هرتز، جریان نامی تا
95A، برای ساخت، شکستن، راه اندازی مکرر و کنترل موتور AC.همراه با بلوک تماس کمکی، تاخیر تایمر
و دستگاه اینترلاک کننده ماشین و غیره، به کنتاکتور تاخیری، کنتاکتور در هم قفل مکانیکی، استارتر مثلث ستاره تبدیل می شود.با
رله حرارتی، در استارت الکترومغناطیسی ترکیب می شود.کنتاکتور طبق استاندارد IEC 60947-4 تولید می شود.
پارامترهای اصلی و عملکرد فنی:
| تایپ کنید | SC1-09 | SC1-12 | SC1-18 | SC1-25 | SC1-32 | ||
| جریان گرمایش نامی (A) | 20 | 20 | 25 | 32 | 40 | ||
| ولتاژ عایق نامی (V) | 690 | ||||||
| ولتاژ تحمل ضربه نامی (KV) | 6 | ||||||
| ظرفیت ساخت رتبه بندی شده | 10ل | ||||||
| ظرفیت شکست امتیازی | 8le | ||||||
| لهستانی ها | 3 | ||||||
| تماس کمکی | 1NO + 1NC | ||||||
| جریان مقاومت کوتاه مدت (A) | 10S | 72 | 96 | 144 | 200 | 256 | |
| AC-3 جریان کاری نامی (A) |
220 ولت / 230 ولت | 9 | 12 | 18 | 25 | 32 | |
| 380V/400V | 9 | 12 | 18 | 25 | 32 | ||
| 660V/690V | 6.5 | 8.9 | 12 | 18 | 22 | ||
| ظرفیت AC-3 فاز 3 موتور قفس سنجابی (AC-3) KW |
220 ولت / 230 ولت | 2.2 | 3 | 4 | 5.5 | 7.5 | |
| 380V/400V | 4 | 5.5 | 7.5 | 11 | 15 | ||
| 660V/690V | 5.5 | 7.5 | 10 | 15 | 18.5 | ||
| فرکانس عملیات (بار در ساعت) | عمر الکتریکی | 1200 | 600 | ||||
| زندگی ماشینی | 3600 | ||||||
| عمر الکتریکی AC-3 (10000/بار) | 100 | 100 | 100 | 100 | 80 | ||
| عمر مکانیکی (10000/بار) | 1000 | 1000 | 1000 | 1000 | 800 | ||
| نوع فیوز مجهز | RT16-20 | RT16-20 | RT16-32 | RT16-40 | RT16-50 | ||
| ولتاژ منبع تغذیه کنترل نامی Us(V) | 50/60 هرتز | 12 تا 480 | |||||
| محدوده عملیات | کشش به داخل | (85% ~ 110%) ایالات متحده +40℃ | |||||
| رها کردن | (20%~75%) ما -5℃ | ||||||
| توان متوسط سیم پیچ ac (VA) | شروع کنید | 70 | 110 | ||||
| نگه داشتن | 8 | 11 | |||||
| کلاس راندمان برق | کلاس 3 | ||||||
| تلفات حرارتی (W) | 2 تا 3 | 3 تا 4 | |||||
| زمان فعال سازی (ms) | نزدیک | 12 تا 35 | |||||
| زنگ تفريح | 5 تا 20 | ||||||
| سیم کشی مدار اصلی | سیم انعطاف پذیر بدون سرما فشار دادن پایانه (㎟) |
1 چوب | 1 تا 4 | 1 تا 4 | 1.5 تا 6 | 1.5 تا 10 | 2.5 تا 10 |
| 2 عدد چوب | 1 تا 4 | 1 تا 4 | 1.5 تا 6 | 1.5 تا 6 | 2.5 تا 10 | ||
| سیم انعطاف پذیر با سرما فشار دادن پایانه (㎟) |
1 چوب | 1 تا 4 | 1 تا 4 | 1 تا 6 | 1 تا 6 | 1 تا 10 | |
| 2 عدد چوب | 1 تا 2.5 | 1 تا 2.5 | 1 تا 4 | 1 تا 4 | 1.5 تا 6 | ||
| سیم سخت (㎟) | 1 چوب | 1 تا 4 | 1 تا 4 | 1.5 تا 6 | 1.5 تا 6 | 1.5 تا 10 | |
| 2 عدد چوب | 1 تا 4 | 1 تا 4 | 1.5 تا 6 | 1.5 تا 6 | 2.5 تا 10 | ||
| اندازه پیچ بست | M3.5 | M4 | |||||
| گشتاور بست سفت کردن (Nm) | 0.8 | 1.2 | |||||
| سیم کشی حلقه کنترل | سیم انعطاف پذیر بدون سرما فشار دادن پایانه (㎟) |
1 چوب | 1 تا 4 | 1 تا 4 | 1 تا 4 | 1 تا 4 | 1 تا 4 |
| 2 عدد چوب | 1 تا 4 | 1 تا 4 | 1 تا 4 | 1 تا 4 | 1 تا 4 | ||
| سیم انعطاف پذیر با سرما فشار دادن پایانه (㎟) |
1 چوب | 1 تا 4 | 1 تا 4 | 1 تا 4 | 1 تا 4 | 1 تا 4 | |
| 2 عدد چوب | 1 تا 2.5 | 1 تا 2.5 | 1 تا 2.5 | 1 تا 2.5 | 1 تا 2.5 | ||
| سیم سخت (㎟) | 1 چوب | 1 تا 4 | 1 تا 4 | 1 تا 4 | 1 تا 4 | 1 تا 4 | |
| 2 عدد چوب | 1 تا 4 | 1 تا 4 | 1 تا 4 | 1 تا 4 | 1 تا 4 | ||
| اندازه پیچ بست | M3.5 | ||||||
| گشتاور بست سفت کردن (Nm) | 0.8 | ||||||
ابعاد نصب:
| تایپ کنید | حداکثر | حداکثر B | حداکثر C | آ | ب | ∅ |
| SC1-09-18 | 45 | 77 | 86 | 35 | 50/60 | 4.5 |
| SC1-25-32 | 45 | 85 | 92 | 35 | 60/70 | 4.5 |
| SC1-40-65 | 75 | 127 | 119 | 40 | 100/110 | 6.5 |
| SC1-80-95 | 85 | 127 | 130 | 40 | 100/110 | 6.5 |
