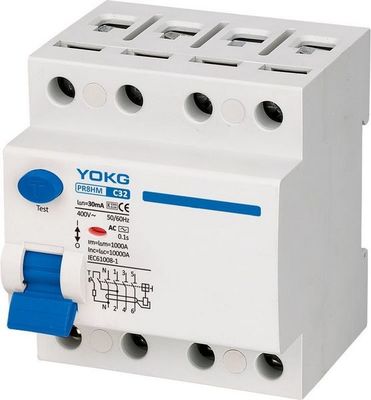

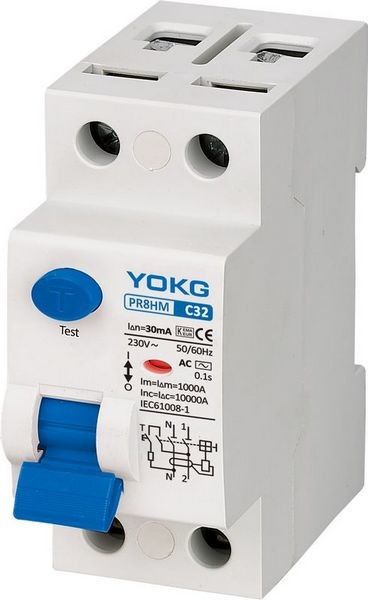

محافظ نشت خانگی کوچک PR8HM 10kA مدار شکن نشتی RCBO
عملکرد:
♦ مدارهای الکتریکی را کنترل کنید
♦ محافظت از افراد در برابر تماس های غیر مستقیم و محافظت اضافی در برابر تماس های مستقیم
♦ از تاسیسات در برابر خطر آتش سوزی ناشی از نقص عایق محافظت کنید
♦ کلیدهای جریان باقیمانده در مسکن، بخش سوم و صنعت استفاده می شود
♦ پشتیبانی از نصب ریل 35 میلی متری
انتخاب:
♦ شکل موج قابل تشخیص
♦ نوع AC
RCCB که خاموش شدن آن برای جریان‌های متناوب سینوسی باقیمانده، خواه به‌طور ناگهانی اعمال شود یا به آرامی در حال افزایش، تضمین می‌شود، نماد
♦ یک نوع
RCCB که خاموش شدن آن برای جریان‌های متناوب سینوسی باقیمانده و جریان‌های مستقیم ضربانی باقیمانده، اعم از اعمال ناگهانی یا آهسته افزایش، تضمین می‌شود.
حساسیت به زمین خوردن:
♦ 30 میلی آمپر - حفاظت اضافی در برابر تماس مستقیم
♦ 100 میلی آمپر - هماهنگ با سیستم زمین طبق فرمول In＜50/R، برای محافظت در برابر تماس های غیر مستقیم
♦ 300 میلی آمپر، محافظت در برابر تماس های غیر مستقیم، و همچنین خطر آتش سوزی
زمان سفر:
♦ آنی
حرکت آنی را تضمین می کند (بدون تاخیر زمانی)
♦ تاخیر زمانی کوتاه
این تضمین می کند که حداقل 10 میلی ثانیه قطع شود
♦ انتخابی
با RCD غیرانتخابی که در پایین دست قرار می گیرد، تبعیض کامل را تضمین می کند
نمودار اتصال:
نمودار خط توزیع:
مشخصات فنی:
| لهستانی ها | 2P،4P |
| مشخصات برق | |
| جریان نامی (A) In | 16-100A |
| ولتاژ کاری نامی (V) Ue | 2P:230، 4P:400 |
| ولتاژ عایق نامی (V) Ui | 500 |
| ولتاژ مقاومت در برابر ضربه (kV) Uimp | 6 |
| ظرفیت قطعی اتصال کوتاه نامی (kA) Inc/I△n | 10 |
| جریان باقیمانده نامی (mA) I△n | 10,30,100,300 |
| ظرفیت ساخت و شکست باقیمانده (A) I△m | 1000 |
| نوع کار جریان باقیمانده | AC، AC+S، A |
| نوع حفاظت جریان باقیمانده | الکترومغناطیسی |
| ولتاژ آزمایش دی الکتریک (کیلو ولت) | 2.5 |
| ارزش استاندارد مکانیکی عمر مفید | 4000 |
| (OC) مقدار استاندارد الکتریکی | 2000 |
| کنترل و نشانه | |
| رهاسازی شانت (SHT) | هیچ یک |
| افت ولتاژ (UVT) | هیچ یک |
| تماس کمکی (AUX) | هیچ یک |
| نشانگر موقعیت تماس | هیچ یک |
| نشانه خطا | پیش فرض |
| اتصال و نصب | |
| دمای محیط (با میانگین روزانه ≤35℃) | -5℃ ~ +40 درجه سانتیگراد |
| درجه حفاظت از همه طرف | IP40 |
| ترمینال اتصال | IP20 |
| سیم (m㎡) | 35 |
| اتوبوس (m㎡) | 35 |
| نصب | کابل / باسبار |
| دمای مرجع برای تنظیم المنت حرارتی | 30 |
| درجه آلودگی | 2 |
| دمای ذخیره سازی (℃) | -25 ℃ + 70 ℃ |
| ارتباط | بالا |
| ابعاد (mm) a (2P/4P) | 36/72 |
| b(2P/4P) | 84/84 |
| c(2P/4P) | 79.5/79.5 |
