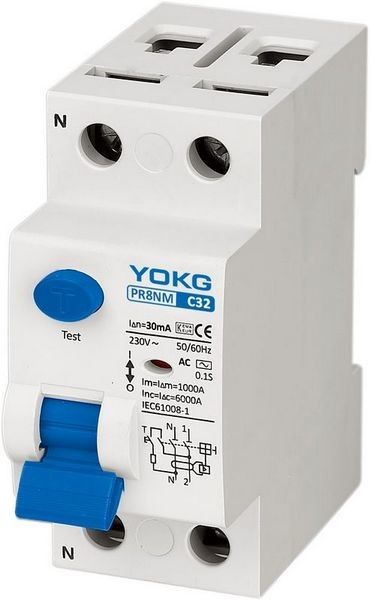

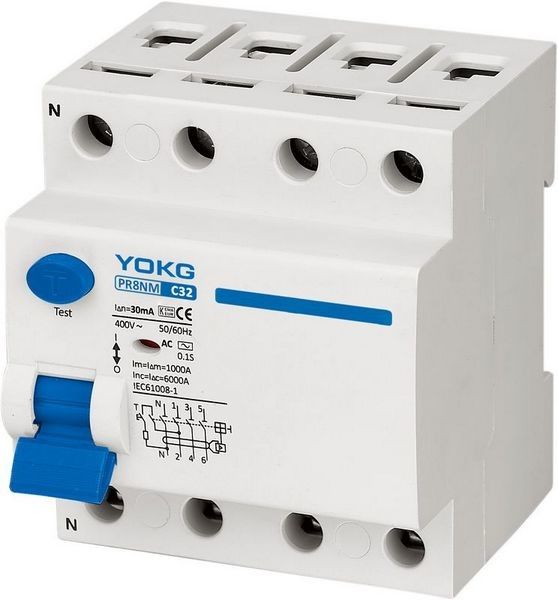

محافظ نشتی الکترومغناطیسی PR8NM 6kA RCBO 16-100A قطع کننده مدار
قطع کننده مدار الکترومغناطیسی دارای مزایای زیر است:
1. مدارهای الکتریکی را کنترل کنید
2. محافظت از افراد در برابر تماس های غیر مستقیم و محافظت اضافی در برابر تماس های مستقیم
3. از تاسیسات در برابر خطر آتش سوزی به دلیل نقص عایق محافظت کنید
4. قطع کننده مدار جریان باقیمانده در مسکن، بخش سوم و صنعت استفاده می شود
5. پشتیبانی از نصب ریل 35 میلی متری
حساسیت به زمین خوردن:
♦ 30 میلی آمپر - حفاظت اضافی در برابر تماس مستقیم
♦ 100 میلی آمپر - هماهنگ با سیستم زمین طبق فرمول In<50/R، برای محافظت در برابر تماس های غیر مستقیم
♦ 300 میلی آمپر، محافظت در برابر تماس های غیر مستقیم، و همچنین خطر آتش سوزی
مشخصات فنی:
لهستانی ها | 2P،4P |
مشخصات برق | |
جریان نامی (A) In | 16-100A |
ولتاژ کاری نامی (V) Ue | 2P:230، 4P:400 |
ولتاژ عایق نامی (V) Ui | 500 |
ولتاژ مقاومت در برابر ضربه (kV) Uimp | 6 |
ظرفیت قطعی اتصال کوتاه نامی (kA) Inc/I△n | 6 |
جریان باقیمانده نامی (mA) I△n | 10,30,100,300 |
ظرفیت ساخت و شکست باقیمانده (A) I△m | 1000 |
نوع کار جریان باقیمانده | AC، AC+S، A، A+S |
نوع حفاظت جریان باقیمانده | الکترومغناطیسی |
ولتاژ آزمایش دی الکتریک (کیلو ولت) | 2.5 |
ارزش استاندارد مکانیکی عمر مفید | 4000 |
(OC) مقدار استاندارد الکتریکی | 2000 |
کنترل و نشانه | |
رهاسازی شانت (SHT) | هیچ یک |
افت ولتاژ (UVT) | هیچ یک |
تماس کمکی (AUX) | هیچ یک |
نشانگر موقعیت تماس | هیچ یک |
نشانه خطا | پیش فرض |
اتصال و نصب | |
دمای محیط (با میانگین روزانه ≤35℃) | -5℃ ~ +40 درجه سانتیگراد |
درجه حفاظت از همه طرف | IP40 |
ترمینال اتصال | IP20 |
سیم (m㎡) | 35 |
اتوبوس (m㎡) | 35 |
نصب | کابل / باسبار |
دمای مرجع برای تنظیم المنت حرارتی | 30 |
درجه آلودگی | 2 |
دمای ذخیره سازی (℃) | -25 ℃ + 70 ℃ |
ارتباط | بالا |
ابعاد (mm) a (2P/4P) | 36/72 |
b(2P/4P) | 84/84 |
c(2P/4P) | 79.5/79.5 |
انتخاب:
♦ شکل موج قابل تشخیص
♦ نوع AC
♦ یک نوع
RCCB که خاموش شدن آن برای جریانهای متناوب سینوسی باقیمانده و جریانهای مستقیم ضربانی باقیمانده، اعم از اعمال ناگهانی یا آهسته افزایش، تضمین میشود.
زمان سفر:
♦ آنی:می توان از حرکت آنی اطمینان حاصل کرد (بدون تأخیر زمانی)
♦ تاخیر زمانی کوتاه:حداقل 10 میلیثانیه میتوان از هرگونه حرکت اطمینان حاصل کرد
♦ انتخابی:تبعیض کامل با RCD غیرانتخابی قرار داده شده در پایین دست تضمین می شود.
نمودار اتصال:
نمودار خط توزیع:
