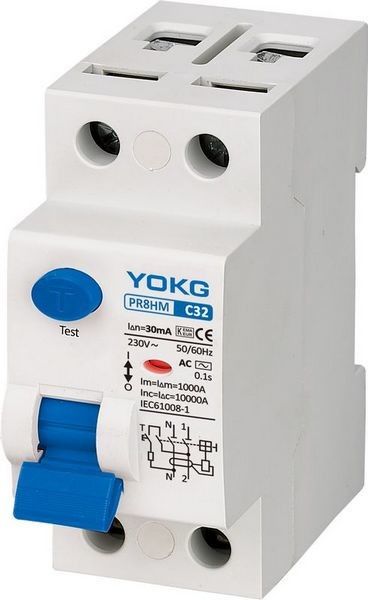

مدار شکن خانگی 2P RCBO 10kA نشتی مدار کوتاه حفاظت در برابر بار
عملکرد:
♦ مدارهای الکتریکی را کنترل کنید
♦ محافظت از افراد در برابر تماس های غیر مستقیم و محافظت اضافی در برابر تماس های مستقیم
♦ از تاسیسات در برابر خطر آتش سوزی ناشی از نقص عایق محافظت کنید
♦ کلیدهای جریان باقیمانده در مسکن، بخش سوم و صنعت استفاده می شود
♦ پشتیبانی از نصب ریل 35 میلی متری
انتخاب:
♦ شکل موج قابل تشخیص
♦ نوع AC
RCCB که خاموش شدن آن برای جریان‌های متناوب سینوسی باقیمانده، خواه به‌طور ناگهانی اعمال شود یا به آرامی در حال افزایش، تضمین می‌شود، نماد
♦ یک نوع
RCCB که خاموش شدن آن برای جریان‌های متناوب سینوسی باقیمانده و جریان‌های مستقیم ضربانی باقیمانده، اعم از اعمال ناگهانی یا آهسته افزایش، تضمین می‌شود.
حساسیت به زمین خوردن:
♦ 30 میلی آمپر - حفاظت اضافی در برابر تماس مستقیم
♦ 100 میلی آمپر - هماهنگ با سیستم زمین طبق فرمول In＜50/R، برای محافظت در برابر تماس های غیر مستقیم
♦ 300 میلی آمپر، محافظت در برابر تماس های غیر مستقیم، و همچنین خطر آتش سوزی
زمان سفر:
♦ آنی
حرکت آنی را تضمین می کند (بدون تاخیر زمانی)
♦ تاخیر زمانی کوتاه
این تضمین می کند که حداقل 10 میلی ثانیه قطع شود
♦ انتخابی
با RCD غیرانتخابی که در پایین دست قرار می گیرد، تبعیض کامل را تضمین می کند
نمودار اتصال:
نمودار خط توزیع:
مشخصات فنی:
| لهستانی ها | 2P،4P |
| مشخصات برق | |
| جریان نامی (A) In | 16-100A |
| ولتاژ کاری نامی (V) Ue | 2P:230، 4P:400 |
| ولتاژ عایق نامی (V) Ui | 500 |
| ولتاژ مقاومت در برابر ضربه (kV) Uimp | 6 |
| ظرفیت قطعی اتصال کوتاه نامی (kA) Inc/I△n | 6 |
| جریان باقیمانده نامی (mA) I△n | 10,30,100,300 |
| ظرفیت ساخت و شکست باقیمانده (A) I△m | 1000 |
| نوع کار جریان باقیمانده | AC، AC+S، A |
| نوع حفاظت جریان باقیمانده | الکترونیکی |
| ولتاژ آزمایش دی الکتریک (کیلو ولت) | 2.5 |
| ارزش استاندارد مکانیکی عمر مفید | 4000 |
| (OC) مقدار استاندارد الکتریکی | 2000 |
| کنترل و نشانه | |
| رهاسازی شانت (SHT) | هیچ یک |
| افت ولتاژ (UVT) | هیچ یک |
| تماس کمکی (AUX) | هیچ یک |
| نشانگر موقعیت تماس | هیچ یک |
| نشانه خطا | پیش فرض |
| اتصال و نصب | |
| دمای محیط (با میانگین روزانه ≤35℃) | -5℃ ~ +40 درجه سانتیگراد |
| درجه حفاظت از همه طرف | IP40 |
| ترمینال اتصال | IP20 |
| سیم (m㎡) | 35 |
| اتوبوس (m㎡) | 35 |
| نصب | کابل / باسبار |
| دمای مرجع برای تنظیم المنت حرارتی | 30 |
| درجه آلودگی | 2 |
| دمای ذخیره سازی (℃) | -25 ℃ + 70 ℃ |
| ارتباط | بالا |
| ابعاد (mm) a (2P/4P) | 36/72 |
| b(2P/4P) | 84/84 |
| c(2P/4P) | 79.5/79.5 |
بسته بندی و تحویل:
گواهینامه ها:
سوالات متداول:
1. آیا می توانم قیمت محصولات شما را داشته باشم؟
خوب خوش آمدیدلطفا در صورت تمایل برای ما هر گونه درخواست ارسال کنید.شما در عرض 24 ساعت پاسخ ما را دریافت خواهید کرد.
2. آیا می توانیم آرم / وب سایت / نام شرکت خود را روی محصولات چاپ کنیم؟
بله، OEM و ODM در دسترس هستند.
3. زمان سرب برای سفارش معمولی چقدر است؟
7-15 روز برای مقدار سفارش کمتر از 2000 عدد.برای مقدار بیشتر، می توانیم در مورد آن مذاکره کنیم.
4. آیا محصولات نهایی را بررسی می کنید؟
محصولات ما 100٪ خود بازرسی و آزمایش قبل از بسته بندی.
5. شرایط پرداخت چطور؟
30٪ سپرده، باقی مانده پرداخت در برابر کپی B/L.
