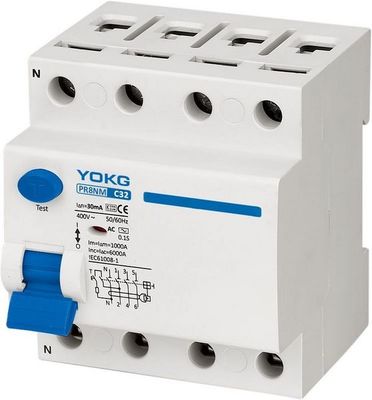

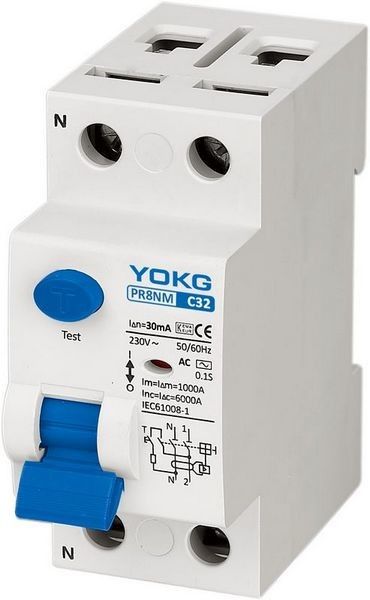

محافظ نشتی PR8NM مدار شکن 2 قطبی با جریان باقیمانده
توضیحات محصول:
جریان نامی 16-100 آمپر 2 قطبی و 4 قطبی محافظ نشت به طور گسترده در مسکن، بخش سوم و صنعت استفاده می شود، نصب ریل 35 میلی متری پشتیبانی می شود.عمدتا استفاده می شود برای جبرای کنترل مدارهای الکتریکی، می توان از آن برای محافظت از افراد در برابر تماس های غیر مستقیم یا مستقیم استفاده کرد.شما را از خطر آتش سوزی که ناشی از نقص عایق در حین نصب است دور نگه دارد.
مشخصات فنی:
لهستانی ها | 2P،4P |
مشخصات برق | |
جریان نامی (A) In | 16-100A |
ولتاژ کاری نامی (V) Ue | 2P:230، 4P:400 |
ولتاژ عایق نامی (V) Ui | 500 |
ولتاژ مقاومت در برابر ضربه (kV) Uimp | 6 |
ظرفیت قطعی اتصال کوتاه نامی (kA) Inc/I△n | 6 |
جریان باقیمانده نامی (mA) I△n | 10,30,100,300 |
ظرفیت ساخت و شکست باقیمانده (A) I△m | 1000 |
نوع کار جریان باقیمانده | AC، AC+S، A، A+S |
نوع حفاظت جریان باقیمانده | الکترومغناطیسی |
ولتاژ آزمایش دی الکتریک (کیلو ولت) | 2.5 |
ارزش استاندارد مکانیکی عمر مفید | 4000 |
(OC) مقدار استاندارد الکتریکی | 2000 |
کنترل و نشانه | |
رهاسازی شانت (SHT) | هیچ یک |
افت ولتاژ (UVT) | هیچ یک |
تماس کمکی (AUX) | هیچ یک |
نشانگر موقعیت تماس | هیچ یک |
نشانه خطا | پیش فرض |
اتصال و نصب | |
دمای محیط (با میانگین روزانه ≤35℃) | -5℃ ~ +40 درجه سانتیگراد |
درجه حفاظت از همه طرف | IP40 |
ترمینال اتصال | IP20 |
سیم (m㎡) | 35 |
اتوبوس (m㎡) | 35 |
نصب | کابل / باسبار |
دمای مرجع برای تنظیم المنت حرارتی | 30 |
درجه آلودگی | 2 |
دمای ذخیره سازی (℃) | -25 ℃ + 70 ℃ |
ارتباط | بالا |
ابعاد (mm) a (2P/4P) | 36/72 |
b(2P/4P) | 84/84 |
c(2P/4P) | 79.5/79.5 |
انتخاب:
♦ شکل موج قابل تشخیص
♦ نوع AC
♦ یک نوع
RCCB که خاموش شدن آن برای جریانهای متناوب سینوسی باقیمانده و جریانهای مستقیم ضربانی باقیمانده، اعم از اعمال ناگهانی یا آهسته افزایش، تضمین میشود.
حساسیت به زمین خوردن:
♦ 30 میلی آمپر - حفاظت اضافی در برابر تماس مستقیم
♦ 100 میلی آمپر - هماهنگ با سیستم زمین طبق فرمول In<50/R، برای محافظت در برابر تماس های غیر مستقیم
♦ 300 میلی آمپر، محافظت در برابر تماس های غیر مستقیم، و همچنین خطر آتش سوزی
زمان سفر:
♦ آنی:حرکت آنی را تضمین می کند (بدون تاخیر زمانی)
♦ تاخیر زمانی کوتاه:این تضمین می کند که حداقل 10 میلی ثانیه قطع شود
♦ انتخابی:با RCD غیرانتخابی که در پایین دست قرار می گیرد، تبعیض کامل را تضمین می کند
نمودار اتصال:
نمودار خط توزیع:
بسته بندی و تحویل:
گواهینامه ها:
سوالات متداول:
